ARAMIS/PONTOS LIVEOptical 3D Deformation Analysis
Dynamic 3D Analysis

ARAMISについて

ARAMIS - 3D変位・変形解析

ARAMISシステムは、テストサンプル表面の変位をリアルタイムで測定できます。
人手によるゲージやノギス・モアレ等の従来手法では、測定することが難しい複雑なひずみ量および三次元変位量を時系列で測定し、様々なアウトプット手法と組み合わせることで開発期間・コスト削減に貢献します。

ARAMISでの解析処理ー様々な用途での活用

  • 表面の三次元座標
  • 三次元空間での変位と速度
  • 表面の歪み値(最大主ひずみ、最小主ひずみ、板厚等の厚み減少率)
  • ひずみ速度など

解析シミュレーションとの検証

  • ARAMISで得られた形状データとCAD等の他の形状データとの比較
  • CAEで得られた形状データと比較することで材料パラメータを決定
  • 既存の材料モデル評価や改良に活用
  • 製品の品質改良や開発期間の短縮化

適用事例

  • 引張り試験によるポアソン比の作成
  • バルジ試験による応力歪曲線の作成
  • ナカジマテストによる成形限界曲線の作成
  • タイヤ回転試験による歪み及び形状の測定
  • 部品の熱膨張解析

NEW ARAMIS

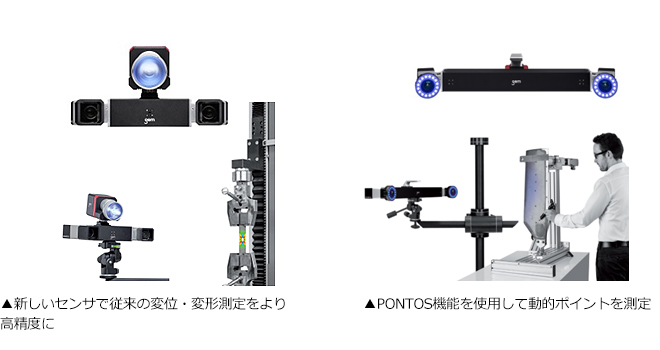

2016年にARAMISには新しいカメラセンサが加わりました。(NEW ARAMISセンサ) 新しいハードウエアと進化したソフトウエアで、これまでのARAMISシステムとPONTOSシステムを統合しました。

  • より高精度になった、動的変位・変形・ひずみ3次元測定
  • より手軽になった、動的ポイント変位・挙動・軌跡3次元測定
  • 新しいセンサーとATOS Coreのセンサーを利用した新システム
  • 初期導入コストの低いシステム構成も選択可能

PONTOS LIVEについて

PONTOS – 動的挙動解析

PONTOSは、物体の変形過程を二つのカメラで連続撮影を行うことで、測定対象物上にランダムに貼られたマーカーの三次元座標を算出します。
振動下の物体の挙動など、動く物体の正確な位置、変位量、速度および加速度を測定するためのシステムです。

PONTOSでの解析処理

PONTOSシステムは持ち運びが容易なため、様々な場所で測定できます。対象部品が実際にアセンブリされた環境での運動現象を捉えることが可能です。またマーカーを貼るだけなので、ワイヤ等が不要なため回転体や複雑形状等への対応が可能です。

  • 測定準備が容易
  • 測定に影響を与えないターゲットマーカ
  • 様々な測定エリアや目的に対応
  • 無制限に貼り付け可能なマーカー
  • 各種試験機との同期、連動
  • 様々な測定環境に対応可能
  • 非接触、多点、広範囲、高速な測定

適用事例

PONTOSシステムは持ち運びが容易なため、様々な場所で測定できます。対象部品が実際にアセンブリされた環境での運動現象を捉えることが可能です。またマーカーを貼るだけなので、ワイヤ等が不要なため回転体や複雑形状等への対応が可能です。

  • ドアスラム試験
  • 風洞試験
  • タービンの回転試験
  • エンジンの振動解析
  • 衝突実験
  • サスペンションテスト

PONTOSソフトウェア

同一メーカーが開発するソフトウェアにより、ハードウェアの能力を最大限に活用し、高精度な測定と効率的な評価を実現します。

  • 測定、評価、レポート作成まで
  • 複雑な三次元変位
  • アッセンブリ状態での構成部品の変位
  • 振動時の任意点同士の相対関係
  • 振動時のクリアランス

GOM Correlateソフトウェア

GOM Correlate(ゴム・コリレート)は、3Dテスティング用の評価ソフトウェアで、デジタル画像相関法(DIC)と3D挙動解析の両方に対応しています。このソフトウェアは変位やひずみの分析をすることができ、ダイヤグラム と動画による詳細なレポートを提供します。

GOM Correlateソフトウェア詳細と無償ダウンロードはこちら

ARAMISラインナップ

製品ライン センサ種類 3D変形測定
ソフトウェア
3D変形解析
ソフトウェア
ARAMIS
Essential Line
ATOS Core GOM Snap GOM Correlate
ARAMIS 3D Camera
ARAMIS
Professional Line
ATOS Core ARAMIS Professional
・テスティングコントローラ付属
・Live計測機能付属
ARAMIS 3D Camera
ARAMIS 6M
ARAMIS 4M
ARAMIS 12M
ARAMIS HS
  • ARAMIS Essential Lineは、同一センサのままARAMIS Professional Lineへのアップグレードが可能です。
  • テスティングコントローラはトリガやアナログ信号の入出力、複雑な測定シーケンスの制御を可能にするコントローラです。
