ATOS Core多彩なアプリケーションモデル

ATOS Coreについて

製品の形状や機能が複雑化する今日、検査用件に求められる項目も増え、検査自身が更に重要となってきています。

そこでGOMは、セラミックコア、鋳造・射出成型品など小さいものから中程度の大きさのスキャニングに適したATOS Coreを開発しました。

ATOSスキャナは開発、品質保証、そして生産工程での時間とコスト削減に使用されています。
3D出の検査に使用されることが多く、またリバースエンジニアリングやラピッドマニュファクチュアリングの分野でも使用されます。

ATOS Coreに関する更に詳しい情報はこちら

※メーカーサイトへリンクします

ATOS Coreの選べる3つのラインナップ

Essential Line

エッセンシャルラインは、リバースエンジニアリング、ラピッドプロトタイピングなど、高度な3D検査機能を必要としない用途で活躍します。
GOMの高度な3Dスキャニング品質を兼ね備えたまま、3Dスキャンの初心者の方でも使いやすいラインナップです。

  • ATOS Coreセンサ、GOMスキャンソフトウェア、画像処理用PCなどが含まれたパッケージ提供
  • 200万画素(2M)もしくは500万画素(5M)のドライバーの選択可能
  • 高品質な3DポリゴンメッシュをSTLデータにて提供
  • スタジオスタンド(一脚)、三脚、もしくはデスクトップ仕様の選択可能
  • ATOS Core プロフェッショナルラインへのアップグレード可能
Professional Line

プロフェッショナルラインは、複雑な形状の対象物などの測定用途に対応できます。

  • 測定対象物の大きさに応じ、センサヘッドは簡単に変更可能(ホットプラグイン機能)
  • ATOS Professionalソフトウェアの提供(ハードウェアはEssential Lineと共通)
  • ATOS Professionalの搭載機能
    • ○トリプルスキャン技術 ○スクリプト
    • ○ポリゴンメッシュ編集 ○選択投影
    • ○検査 ○モーションリプレイ
    • ○レポート作成 ○タッチプローブでのダイナミックリファレンス
    • ○Teaching by doing ○トラッキング
    • ○アダプター抽出機能
  • 回転テーブルを使用した自動測定対応
  • 測定精度、プロセス性を向上させるフォ トグラメトリ機能の追加可能
  • 測定範囲を拡充するため、ATOS Triple ScanやATOS Compact Scanと組み合わせて使用可能

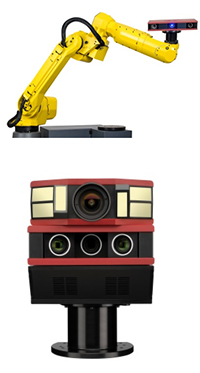

Kinematic Line

キネマティックラインは、工業製品の品質管理プロセスのスループット、生産性、繰り返し性の向上のための小型測定物用全自動ソリューションです。

  • プロフェッショナル・ラインのハードウェアに加えて、キネマティックス・ラインでは産業ロボットを含んだATOS ScanBoxで利用可能です。
  • 全ての操作はATOS Professionalソフトウェアで実行
  • Virtual Measurement Room (VMR)で制御
  • ※VMR…容易なプラットフォームで、オンラインでもオフラインでも自動手順を創造するための仮想環境を構築することができるソフトウェアモジュール 詳細はこちら
  • ATOS Plus(完全統合型フォトグラメトリ)を使用することで参照点定義も可能
信頼性の高い検査ソフトウェア

GOM社が開発する検査ソフトウェアは、検査の自動化を可能にします。

  • 測定データを入れ替えるだけで、CADおよび品質管理システムで効率的に結果を確認
  • 無償版検査ソフトウェアを活用することで、拠点間・部門間を超えて集中部品の検査や検査手法の標準化

ソフトウエアの詳細はこちら
※メーカーサイトへリンクします

ATOS Core テクニカルデータ

  ATOS Core
45
ATOS Core
80
ATOS Core
135
ATOS Core
200
ATOS Core
185
ATOS Core
300
ATOS Core
500

測定範囲 45 x 30 x 25 mm 80 x 60 x 60 mm 135 x 100 x 100 mm 200 x 150 x 150 mm 185 x 140 x 140 mm 300 x 230 x 230 mm 500 x 380 x 380 mm
測定距離 170 mm 170 mm 170 mm 250 mm 440 mm 440 mm 440 mm
点間距離 0.02 mm
(0.03mm)*
0.03 mm
(0.05mm)*
0.05 mm
(0.09mm)*
0.08 mm
(0.13mm)*
0.07 mm
(0.12mm)*
0.12 mm
(0.18mm)*
0.19 mm
(0.31mm)*
センサ寸法 206 x 205 x 64 mm 361 x 205 x 64 mm
センサ重量 2.1 Kg 2.9 kg

*GOM Scan 2Mドライバー
