シンベット社（CymbetCorporation 本社：米国ミネソタ州エルクリバー、//www.cymbet.com）は米国エネルギ省のオークリッジ
国立研究所で開発された固体蓄電池のライセンスを受け、電子システムの為の薄膜固体蓄電池（SolidState battery）を製造するクリーンテクノロジ企業です。
| ◆2000年1月米国ミネソタ州ElkRiver で創業 |
| ◆表面実装可能な薄膜固体蓄電池を世界で最初にリリース |
| ◆主な出資者はIntel,Texas Instrument, Dow Chemical その他銀行および投資会社 |
| ◆ISO 9001/9002, ISO/TS 16949, ISO 14001 取得済 |
| ◆製造工場：米国ミネソタ州ElkRiverおよびテキサス州Lubbock（X-FAB内） |
EnerChipTM固体薄膜蓄電池の特徴
| ◆高いエネルギ密度 |
| ◆高速充電が可能 |
| ◆少ない自己放電 |
| ◆数千回を超える充放電サイクル（> 5000 @放電深度10%） |
| ◆有害物質や危険物質を含まない全固体構造で廃棄、保管および運搬が容易 |
| ◆高温や機械的破壊を与えても爆発、発火の可能性が無い安全構造 |
| ◆表面実装可能なリフロー耐性により他のICと同じ様に実装でき、特別な処理が不要 |
| ◆チップ組み込み用にベアダイでの供給が可能 |
| ◆回路設計を容易にする為に電源管理回路と固体薄膜蓄電池を１つのパッケージに収めた製品も提供 |
アプリケーション
| ◆エナジーハーベスト用蓄電池：無線センサネットワークノード、リモートコントローラ |
- エナジーハーベスティングで得られる少なく変動の大きい電力を保存することにより安定した動作をもたらします。
|
| ◆データおよびリアルタイムクロックのバックアップ用蓄電池：携帯用電子機器、家電製品、通信、産業機器、RFID、センサ、医療機器他
|
- 既存の一次コイン電池からEnerChipに置き換えることにより電池の交換の手間がなくなり、電池の廃棄による環境への影響も減少します。
- 自己放電の多いスーパコンデンサから自己放電の殆ど無いEnerChipに置き換えることにより、実質的なエネルギ効率が上昇します。
|

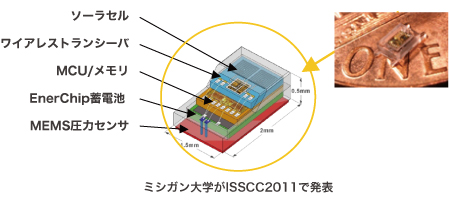

EnerChip ベアダイ組み込みアプリケーション例(埋め込み式眼圧モニター)
EnerChipCCとスーパキャパシタ、コイン電池の比較
|
EnerChip CC |
スーパコンデンサ |
コイン電池 |
| 高いサイクル寿命(>5000) | ○ | ○ | × |
|---|
| 外部充電回路不要 | ○ | ○ | × |
|---|
| ソケット/ホルダ不要 | ○ | ○ | × |
|---|
| 低自己放電 | ○ | × | ○ |
|---|
| 安定した出力電圧 | ○ | × | ○ |
|---|
| 小さな面積 | ○ | × | × |
|---|
| 有害物質非含有 | ○ | × | × |
|---|
| 内部電源スーパーバイザ | ○ | × | × |
|---|
| 電源フェイル表示 | ○ | × | × |
|---|
| 内蔵DC-DCコンバータ | ○ | × | × |
|---|
環境に優しい構造
| ◆RoHS 適合 |
| ◆中国RoHS適合 |
| ◆REACH適合 |
| ◆WEEE適合(ICと同様に廃棄) |
| ◆CEマーク不要 |
EnerChip製品
EnerChip 固体薄膜蓄電池製品
EnerChip CBC005 (5μAh蓄電池)
| ◆完全ソリッドステート構造 |
| ◆低自己放電 |
| ◆エコフレンドリ、RoHS準拠 |
| ◆ベアダイのみで供給 |
特性
- 出力電圧：3.8V(min)
- 容量：5μAh(nom)
- 充電電圧：4.00～4.15V
- 80％までの充電時間：10分
- 充放電サイクル >5000 (放電深度10％)
- 動作温度範囲：-20～70℃
- 保存温度範囲：-40～125℃
|
| ◆パッケージおよびサイズ
|
EnerChip CBC012 (12μAh蓄電池)
| ◆完全ソリッドステート構造 |
| ◆低自己放電 |
| ◆エコフレンドリ、RoHS準拠 |
| ◆ベアダイのみで供給 |
特性
- 出力電圧：3.8V(min)
- 容量：12μAh(nom)
- 充電電圧：4.00～4.15V
- 80％までの充電時間：10分
- 充放電サイクル >5000 (放電深度10％)
- 動作温度範囲：-20～70℃
- 保存温度範囲：-40～125℃
|
| ◆パッケージおよびサイズ
|
EnerChip CBC050 (50μAh蓄電池)
| ◆完全ソリッドステート構造 |
| ◆低自己放電 |
| ◆エコフレンドリ、RoHS準拠 |
| ◆ベアダイのみで供給 |
特性
- 出力電圧：3.8V(min)
- 容量：50μAh(nom)
- 充電電圧：4.00～4.15V
- 80％までの充電時間：20分
- 充放電サイクル >5000 (放電深度10％)
- 動作温度範囲：-20～70℃
- 保存温度範囲：-40～125℃
|
| ◆パッケージおよびサイズ
|
Enerchip RTC 固体薄膜電池+リアルタイムクロック+電源管理回路製品
Enerchip RTC CBC34123
| CBC005とリアルタイムクロック、制御回路を組み合わせたもの |
| ◆NXP社製PCF2123搭載 |
| ◆SPIバス |
| ◆平均バックアップ時間：30時間 |
| ◆出力電圧：3.3V |
| ◆動作電圧範囲：-20～70℃ |
| ◆スイッチオーバー電圧調整可能 |
| ◆パッケージおよびサイズ
|
Enerchip RTC CBC34803
| CBC005とリアルタイムクロック、制御回路を組み合わせたもの |
| ◆Ambiq社製AM0803搭載 |
| ◆I2Cバス |
| ◆平均バックアップ時間：120時間 |
| ◆出力電圧：2.5V |
| ◆動作温度範囲：-10～70℃ |
| ◆パッケージおよびサイズ
|
Enerchip RTC CBC34813
| CBC005とリアルタイムクロック、制御回路を組み合わせたもの |
| ◆Ambiq社製AM0813搭載 |
| ◆SPIバス |
| ◆平均バックアップ時間：120時間 |
| ◆出力電圧：2.7V |
| ◆動作温度範囲：-30～70℃ |
| ◆パッケージおよびサイズ
|
