Fabric Connectで実現する自律化されたネットワーク
従来型ネットワークで
このような課題を抱えていませんか？
信頼性に関する課題
- ループ障害への対応
- コアスイッチの冗長化機能が動作せずネットワークダウン
- VLAN設定ミスなど、ヒューマンエラーによるネットワークダウン
俊敏性に関する課題
- 新規のサービスを展開する際に、トポロジーの制限があり、トポロジー変更ができない
- 拡張性が無く、ネットワークを拡張したくても対応が困難
- イーサネット上にSpanning TreeやOSPFなど、複雑なプロトコルのスタックが存在(レイヤー毎にデザイン必要、障害時もレイヤー毎に切り分け必要)
柔軟性に関する課題
- 部門変更や合併などによる急なネットワークの変更・追加への対応
- 当初の設計仕様とは異なるネットワークへの変更要求への対応
- 多くのコンフィグ箇所による運用コストの増大(コンフィグはエッジスイッチからコアスイッチまで全てのスイッチに必要)
Fabric Connectが課題を解決！！
-
信頼性に関する課題
- ループ障害等を考えずに自由にトポロジー構成を組めるため、簡単・低コストにネットワーク経路の冗長性を確保できます
-
俊敏性に関する課題
- Fabric Connect内ネットワークでは経路を自律的にネットワーク機器が決めるため、設定ポイントが大幅に削減され、サービスインを迅速に行えます
-
柔軟性に関する課題
- Fabric Connect内ネットワークでは経路を自律的にネットワーク機器が決めるため、設定ポイントが大幅に削減され、設定変更を迅速に行えます
- ループ障害等を考えずに自由にトポロジー構成を組めるため、物理経路の変更、拡張を柔軟に行えます
Fabric Connectの特徴

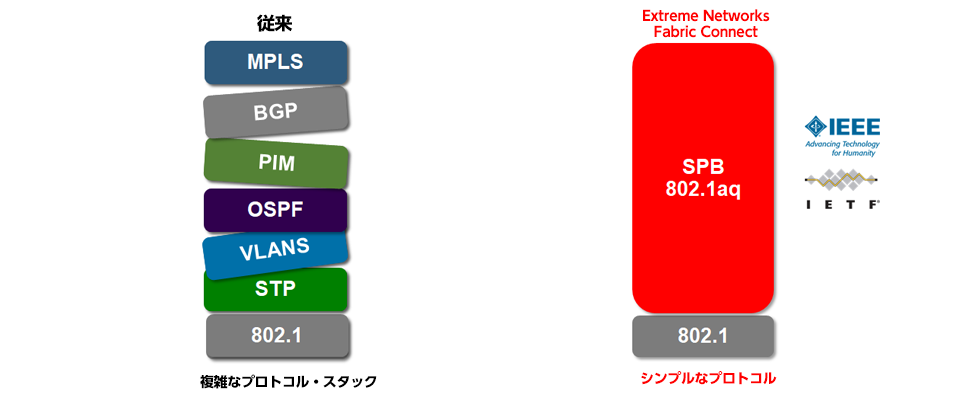

①Shortest Path Bridging（SPB)をベースにしたソリューション
Fabric Connectは、シンプルなプロトコルShortest Path Bridging(SPB)を採用しています。SPBは、Extremeと主要なNWベンダーが中心となり標準化された仕組みです。(IEEE 802.1aq、IETF RFC6329）
②自由なネットワーク・トポロジー
ループ障害を考慮せず、従来のネットワーク技術ではハードルが高かったコアレス構成や、リング型とスター型の混在、フルメッシュ型などを自由に設計できます。
既設配線・設置場所などによる制限を最小限に抑え、自由なトポロジーのネットワークを導入可能です。

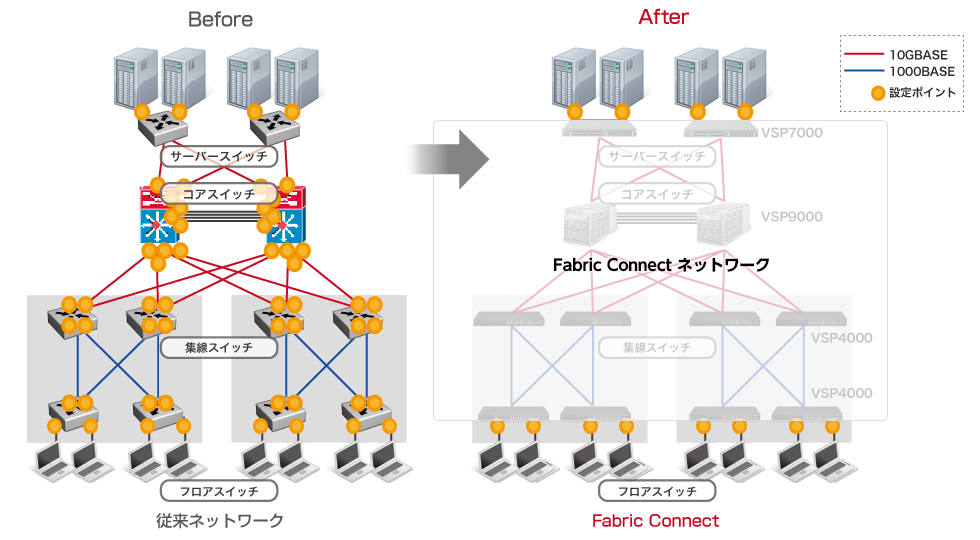

③大幅に削減される設定ポイント
ファブリックネットワーク内では経路を自律的にネットワーク機器が決めるため、設定ポイントが大幅に削減されます。
④強力なIPマルチキャストサポート
Fabric Connectは、IPマルチキャストをネイティブでサポートします。
従来の複雑なマルチキャストプロトコル(PIM）・IPユニキャスト・専用ネットワークを用いたカメラシステムから脱却することができ、監視カメラ・デジタルサイネージなどのIPマルチキャストアプリケーションに最適です。
| 従来 | Fabric Connect |
|---|---|
| 複雑 複数のプロトコル(L2Protocol STP, L3 Protocol OSPF, Multicast Protocol PIM etc) |
シンプル 唯一のプロトコル(SPB)で、デザインしやすい |
| 収束時間が遅い 数十秒から数分 |
素早い収束 概ね200msec以内での収束 |
| 困難な導入 設定はエッジからバックボーンまで網羅しなければならない |
容易なコンフィグレーション 設定はエッジに対してのみでシンプル |
| 拡張性の限界 数百グループまでの限界(従来のプロトコルでは膨大なリソースを必要とするため) |
飛躍的な拡張性向上 数万グループまで飛躍的に拡張性が向上 |
⑤エンド to エンドでのファブリックネットワークを実現
従来のファブリックネットワーク技術はデータセンターやキャリアネットワークをターゲットにしていたため、ファブリック技術へ対応してる機器はハイエンド機器がほとんどでした。
Extreme Networksでは、Fabric Connect技術を一般企業で利用できる価格帯の機器へと実装させており、幅広いお客様にファブリックネットワークをご利用頂けるラインナップとしています。

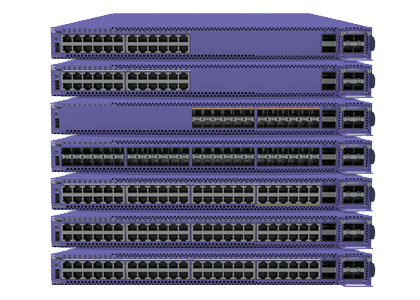

Extreme Fabric Connect 対応製品
ExtremeSwitching 4120 シリーズ
| 型番 |
|
|
|---|---|---|
| 10M/100M/1G/2.5G BASE-T (PoE) | 24 (PoE++) | 48 (PoE++) |
| 1G/10G/25G BASE-X SFP28 | 4 | 4 |
| Stacking/QSFP28 | 2 | 2 |
| スイッチング容量 | 720 Gbps | 840 Gbps |
| 転送レート | 535.7 Mpps | 625.0 Mpps |
| 電源ユニット | 冗長可 | 冗長可 |
| NW拡張スロット | - | - |
| ラックサイズ | １U | １U |
| 備考 |
ExtremeSwitching 4220 シリーズ
| 型番 |
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| 10M/100M/1G BASE-T (PoE) | 12 | 12 (PoE+) | 24 | 24 (PoE+) | 48 | 48 (PoE+) | 8 (PoE+) | 20 (PoE+) | 40 (PoE+) | - |
| 1G/10G BASE-X SFP+ | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 |
| 1G/2.5G/5G BASE-T (PoE) | - | - | - | - | - | - | 4 (PoE++) | 4 (PoE++) | 8 (PoE++) | - |
| スイッチング容量 | 104 Gbps | 104 Gbps | 128 Gbps | 128 Gbps | 176 Gbps | 176 Gbps | 136 Gbps | 160 Gbps | 240 Gbps | 160 Gbps |
| 転送レート | 77.4 Mpps | 77.4 Mpps | 95.2 Mpps | 95.2 Mpps | 130.9 Mpps | 130.9 Mpps | 101.2 Mpps | 119.0 Mpps | 178.6 Mpps | 119.0 Mpps |
| 電源ユニット | - | - | - | - | - | - | - | 冗長可 | 冗長可 | - |
| NW拡張スロット | - | - | - | - | - | - | - | - | - | - |
| ラックサイズ | １U | １U | １U | １U | １U | １U | １U | １U | １U | １U |
| 備考 |
ExtremeSwitching 5320 シリーズ
| 型番 |
|
|
|
|
|
|
|---|---|---|---|---|---|---|
| 10M/100M/1G BASE-T (PoE) | 16 (PoE+) | 16 (PoE+) | 24 | 24 (PoE+) | 48 | 48 (PoE+) |
| 1G/10G BASE-X SFP+ | 4 | 4 | 8 | 8 | 8 | 8 |
| スイッチング容量 | 112 Gbps | 112 Gbps | 208 Gbps | 208 Gbps | 256 Gbps | 256 Gbps |
| 転送レート | 83.3 Mpps | 83.3 Mpps | 154.8 Mpps | 154.8 Mpps | 190.5 Mpps | 190.5 Mpps |
| 電源ユニット | - | - | - | - | - | - |
| NW拡張スロット | - | - | - | - | - | - |
| ラックサイズ | １U | １U | １U | １U | １U | １U |
| 備考 | DC電源 |
ExtremeSwitching 5420F シリーズ
| 型番 |
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|
| 10M/100M/1G BASE-T (PoE) | 24 | 24 (PoE+) | - | 8 (PoE++) / 16 (poE+) | 48 | 48 (PoE+) | 48 (PoE+) | 16 (PoE++) / 32 (PoE+) | 32 (PoE+) |
| 100M/1G/2.5G BASE-T (PoE) | - | - | - | - | - | - | - | - | 16 (PoE++) |
| 100M/1G BASE-X SFP | - | - | 24 | - | - | - | - | - | - |
| 1G/10G BASE-X SFP+ | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Stacking/SFP-DD | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| スイッチング容量 | 208 Gbps | 208 Gbps | 208 Gbps | 208 Gbps | 256 Gbps | 256 Gbps | 256 Gbps | 256 Gbps | 304 Gbps |
| 転送レート | 154.8 Mpps | 154.8 Mpps | 154.8 Mpps | 154.8 Mpps | 190.5 Mpps | 190.5 Mpps | 190.5 Mpps | 190.5 Mpps | 226.2 Mpps |
| 電源ユニット | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 |
| NW拡張スロット | - | - | - | - | - | - | - | - | - |
| ラックサイズ | １U | １U | １U | １U | １U | １U | １U | １U | １U |
| 備考 | LRM |
ExtremeSwitching 5420M シリーズ
| 型番 |
|
|
|
|
|
|---|---|---|---|---|---|
| 10M/100M/1G BASE-T (PoE) | 24 | 24 (PoE++) | 48 | 48 (PoE++) | 32 (PoE+) |
| 100M/1G/2.5G BASE-T (PoE) | - | - | - | - | 16 (PoE++) |
| 1G/10G/25G BASE-X SFP28 | 4 | 4 | 4 | 4 | 4 |
| 1G/10G BASE-X SFP-DD | 2 | 2 | 2 | 2 | 2 |
| スイッチング容量 | 328 Gbps | 328 Gbps | 376 Gbps | 376 Gbps | 424 Gbps |
| 転送レート | 244.0 Mpps | 244.0 Mpps | 279.7 Mpps | 279.7 Mpps | 315.5 Mpps |
| 電源ユニット | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 |
| NW拡張スロット | - | - | - | - | - |
| ラックサイズ | １U | １U | １U | １U | １U |
| 備考 |
ExtremeSwitching 5520 シリーズ
| 型番 |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|
| 10M/100M/1G BASE-T (PoE) | 24 | 24 (PoE++) | - | 48 | 48 (PoE++) | - | 36 (PoE++) |
| 1G/2.5G/5G BASE-T (PoE) | - | - | - | - | - | - | 12 (PoE++) |
| 100M/1G BASE-X SFP | - | - | - | - | - | 48 | - |
| 100M/1G/10G BASE-X SFP+ | - | - | 24 | - | - | - | - |
| Stacking/QSFP28 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| スイッチング容量 | 648 Gbps | 648 Gbps | 1080 Gbps | 696 Gbps | 696 Gbps | 696 Gbps | 792 Gbps |
| 転送レート | 482.1 Mpps | 482.1 Mpps | 803.5 Mpps | 517.8 Mpps | 517.8 Mpps | 517.8 Mpps | 589.3 Mpps |
| 電源ユニット | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 | 冗長可 |
| NW拡張スロット | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| ラックサイズ | １U | １U | １U | １U | １U | １U | １U |
| 備考 |
NWモジュール
| 製品名/型番 |
|
|
|
|---|---|---|---|
| 1G/10G BASE-X SFP+ | 4 | 4 | - |
| 10G/25GBASE-X SFP28 | - | - | 4 |
| 備考 | LRM |
ExtremeSwitching 5720 シリーズ
| 型番 |
|
|
|
|
|---|---|---|---|---|
| 100M/1G/2.5G/5G BASE-T (PoE) | 24 (PoE++) | - | 48 (PoE++) | - |
| 100M/1G/2.5G/5G/10G BASE-T (PoE) | - | 24 (PoE++) | - | 48 (PoE++) |
| Stacking/QSFP28 | 2 | 2 | 2 | 2 |
| スイッチング容量 | 1040 Gbps | 1280 Gbps | 1280 Gbps | 1760 Gbps |
| 転送レート | 774.0 Mpps | 810.0 Mpps | 810.0 Mpps | 810.0 Mpps |
| 電源ユニット | 冗長可 | 冗長可 | 冗長可 | 冗長可 |
| NW拡張スロット | 1 | 1 | 1 | 1 |
| ラックサイズ | １U | １U | １U | １U |
| 備考 |
NWモジュール
| 型番 |
|
|
|---|---|---|
| 1G/10G/25G BASE-X SFP28 | 6 | - |
| 10G/25G/40G/100G BASE-X QSFP28 | - | 2 |
| 備考 |
ExtremeSwitching 7520 シリーズ
| 型番 |
|
|
|
|---|---|---|---|
| 1G/2.5G/5G/10G BASE-T | 48 | - | - |
| 1G/10G/25G BASE-X SFP28 | - | 48 | - |
| 10G/25G BASE-X SFP28 | - | - | 48 |
| 40G/100G BASE-X QSFP28 | 6 | 8 | 8 |
| スイッチング容量 | 2160 Gbps | 4000 Gbps | 4000 Gbps |
| 転送レート | 1000.0 Mpps | 1000.0 Mpps | 1000.0 Mpps |
| 電源ユニット | 冗長可 | 冗長可 | 冗長可 |
| NW拡張スロット | - | - | - |
| ラックサイズ | １U | １U | １U |
| 備考 |
ExtremeSwitching 7720 シリーズ
| 型番 |
|
|---|---|
| 40G/100G BASE-X QSFP28 | 32 |
| スイッチング容量 | 6400 Gbps |
| 転送レート | 2000.0 Mpps |
| 電源ユニット | 冗長可 |
| NW拡張スロット | - |
| ラックサイズ | １U |
| 備考 |
