ATOS 5X自動車ボデー検査システム

広範囲3Dスキャンが可能な自動測定システム

強力なレーザー光源を持つATOS 5Xは自動化用途において広範囲な最速な測定を実現します。
金型やプレス部品、自動車ボデーなどの自動計測において最短時間で測定・検査を可能とします。

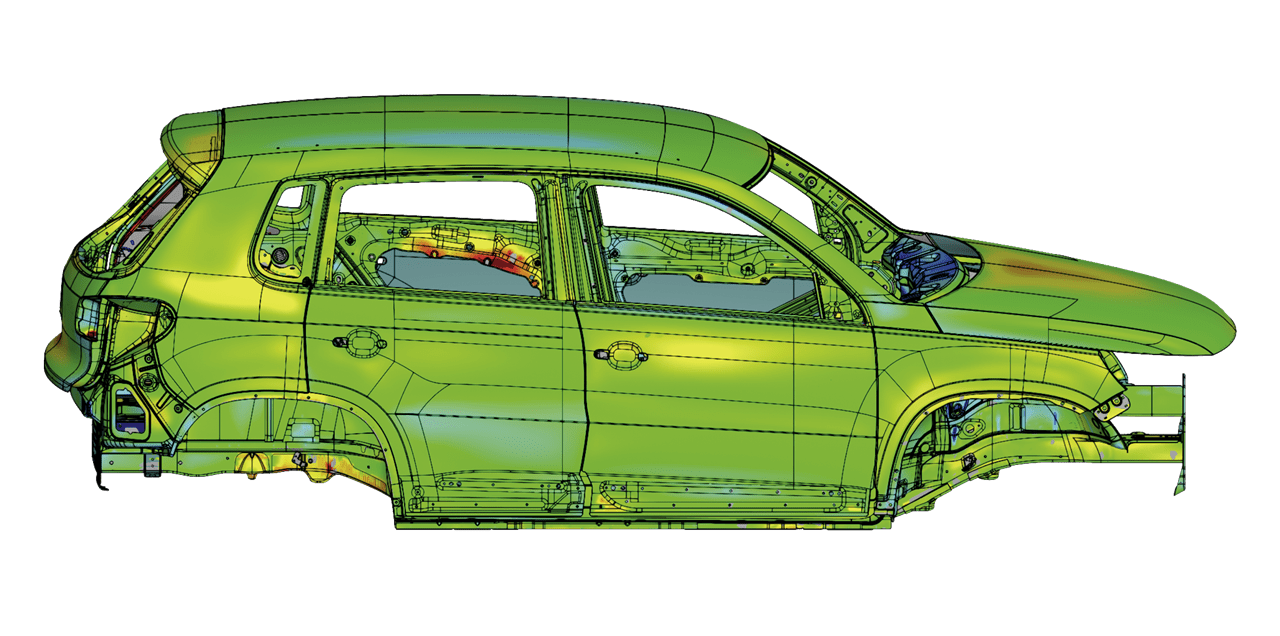

自動化された広範囲3Dスキャン

ハイスピード測定

ATOS 5Xはレーザーライトコンプレッサーを統合し、最高輝度の光源を提供します。
これにより1スキャンあたり最大1000mmエリア、最速0.2秒の測定時間を実現します。

イノベーション

  • 最高輝度のレーザー光源環境光の影響を受けにくい
  • 短いシャッタースピード黒色面および光沢面にも対応
  • 高解像度高精細なフリンジパターン投影
  • 堅牢なセンサ設計過酷な環境下でも高精度測定を実現
  • 干渉のないデータ転送光ファイバーを使用した高度なセンサ通信
  • プロセス安全性完全な自己監視システムを実現

最高データ品質による高速測定・高速検査

製造プロセスをスピードアップ

ATOS 5Xは複雑な形状を含んだ車両ボデー内部・外部を約30分で自動測定します。本システムはマスターボデーゲージ、ボデー製造および完成車の品質管理において最短時間の自動測定を実現します。

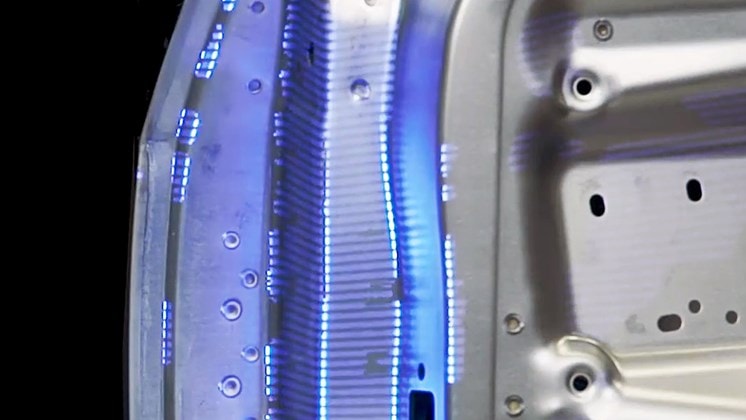

最高のデータ品質

ATOS 5Xは蓋物部品やサイドパネル、完成車などの包括的な工程管理と品質管理に対応する全体形状データを提供します。3D測定データの結果からキャラクターラインや小径R、トリムエッジや穴などの高度な検査にも対応します。

特徴

隙間や段差、機能寸法などを早い段階で評価し、実組立て作業前にデータ上で仮想的に組立て検証することができます。
また他部署やサプライヤから得た測定結果をまとめて管理することで、マスターボデーゲージを介さずに分析ができます。

ATOS 5 測定システム

ハイスピード技術を備えた工業用3D測定システム

ATOS 5 for Airfoil微小形状を正確にスキャン

LED光源

1スキャンあたりの計測ポイント数:
1200万点

測定距離:530mm

詳細を見る

ATOS 5高速3Dスキャニングシステム

LED光源

1スキャンあたりの計測ポイント数:
800万点/1200万点

測定距離:880mm

詳細を見る

ATOS 5X大きな測定範囲採用と自動化

レーザー光源

1スキャンあたりの計測ポイント数:
1200万点

測定距離:880mm
