簡単に自動化
ZEISS ScanPortは、ワンクリックで3軸自動化を実現できる完全なソリューションです。正確な計測データを提供する機動性と柔軟性を備えた半自動計測システムです。ZEISS INSPECTで操作するZEISS ScanPortは、小型から中型の部品のあらゆる詳細な形状を取得できるオールインワンソリューションです。
ZEISS ScanPort簡単操作
素早くスキャン
高い測定品質

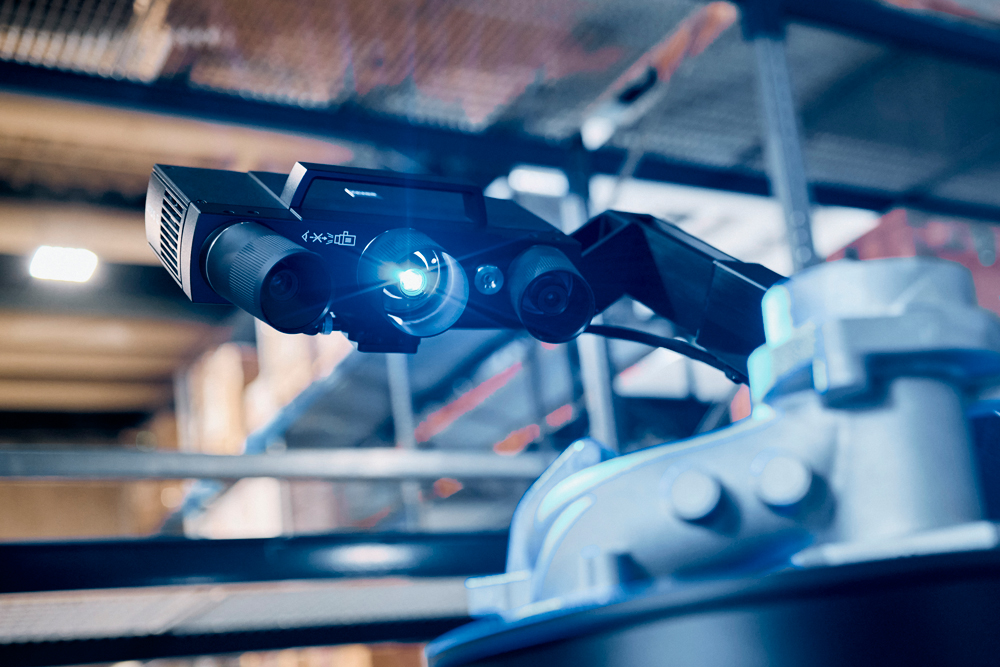

ZEISS ScanPortは、高精度かつ正確な3D データを迅速に取得することができます。フリンジ投影やブルーライトテクノロジーにより高精度の品質を保証します。
ISO 10360に準拠した精度検証を行っています。

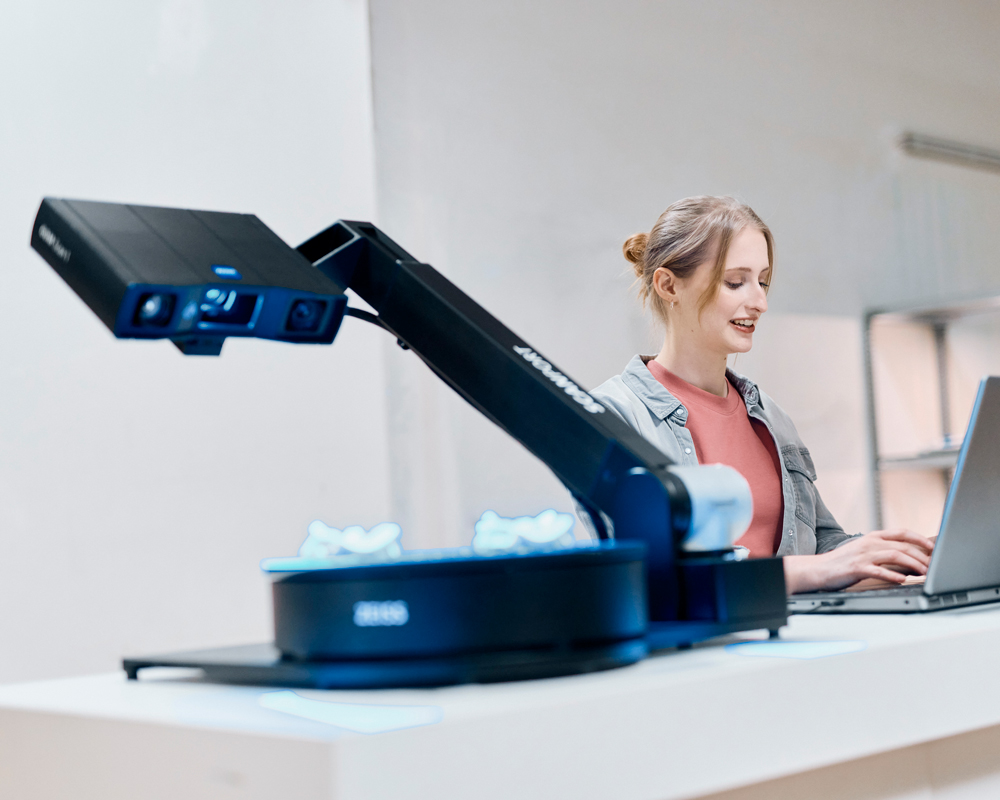

3軸自動3Dスキャニング

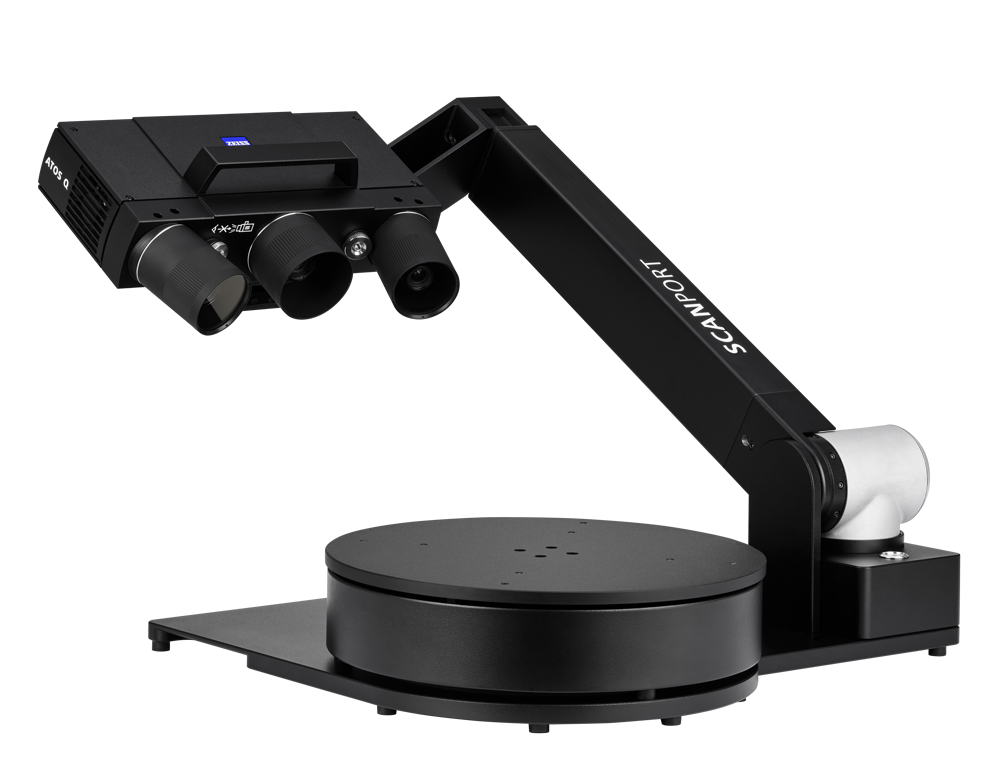

ZEISS ScanPortは半自動測定のオールインワンソリューションです。上下や後方/上方に傾けたりすることが可能な自動アームと回転テーブルの組み合わせにより、3軸自動測定を実現します。これによりセンサがさまざまな距離や角度から測定でき、測定箇所のあらゆる詳細な形状を捉えます。
機動性と柔軟性

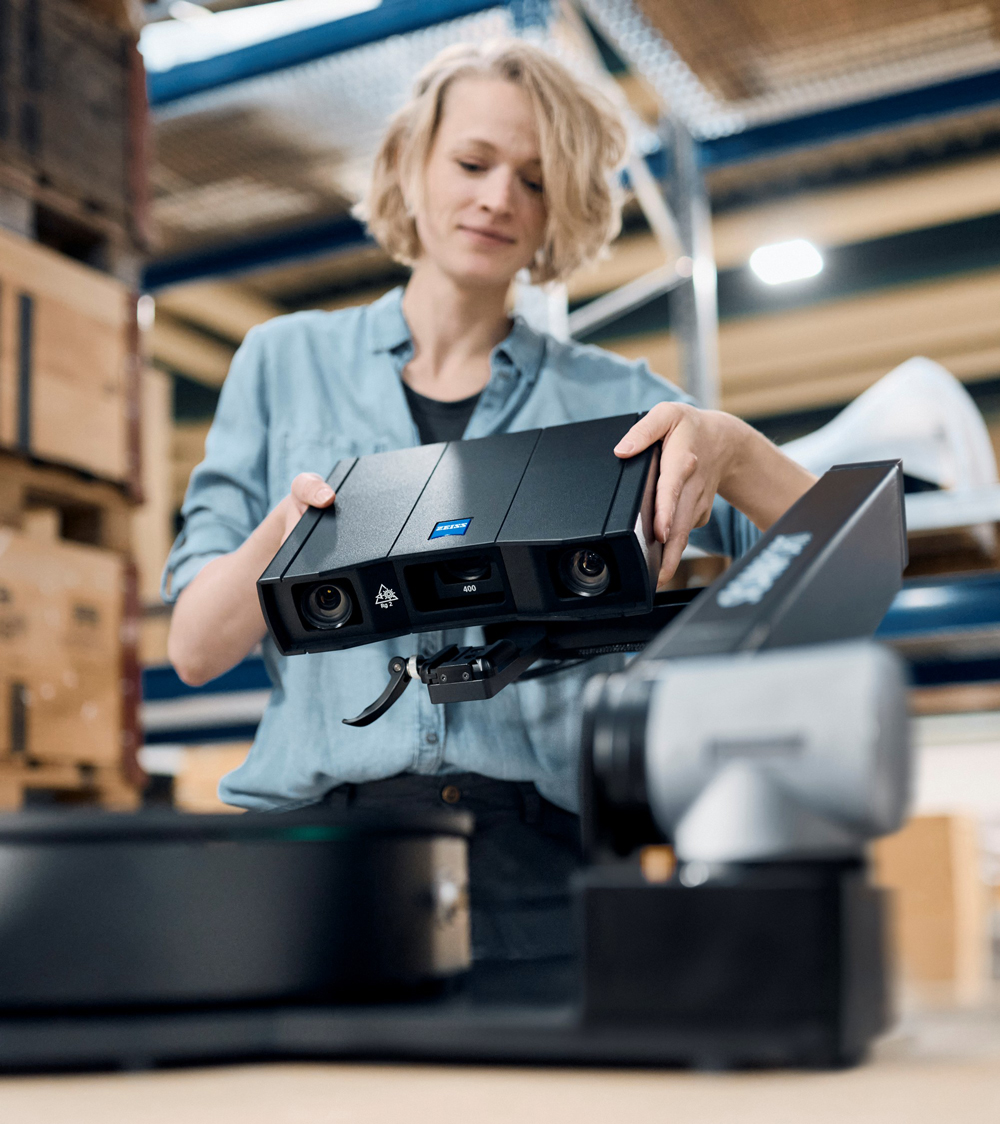

ZEISS ScanPortは生産現場でも計測の自動化を実現します。軽量で組み立て式のため、持ち運びや移動が簡単です。さらに柔軟性にも優れているため、3Dスキャナを外せば大きな部品も測定可能です。

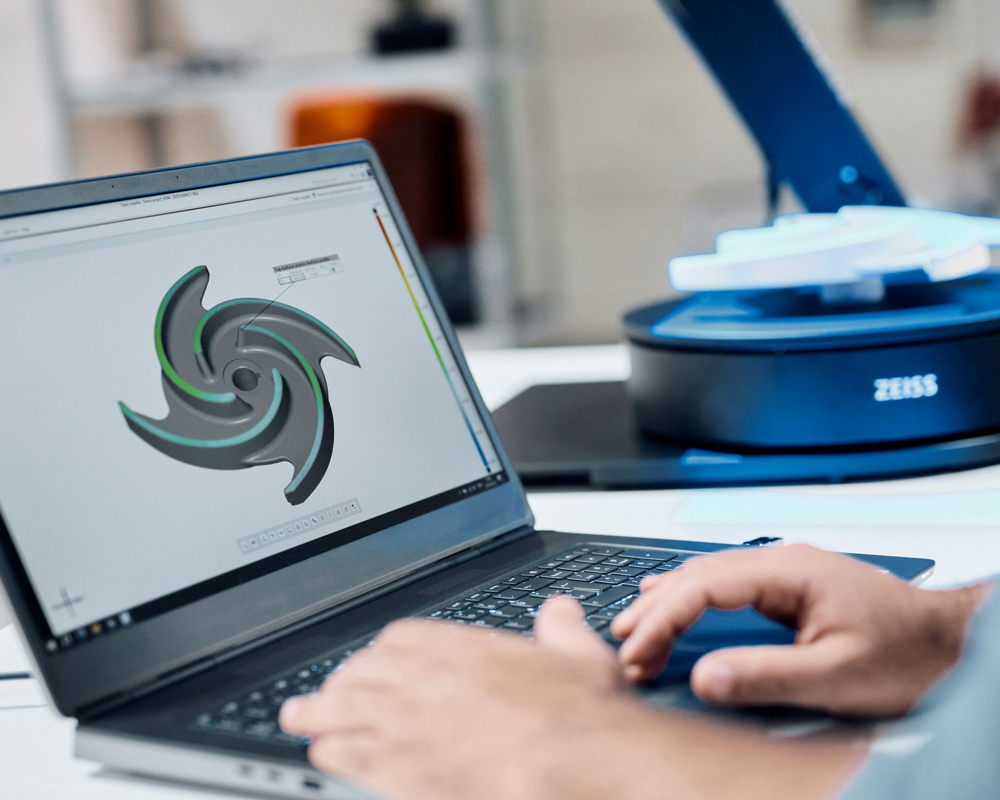

機能向上のための拡張ソフトウェア

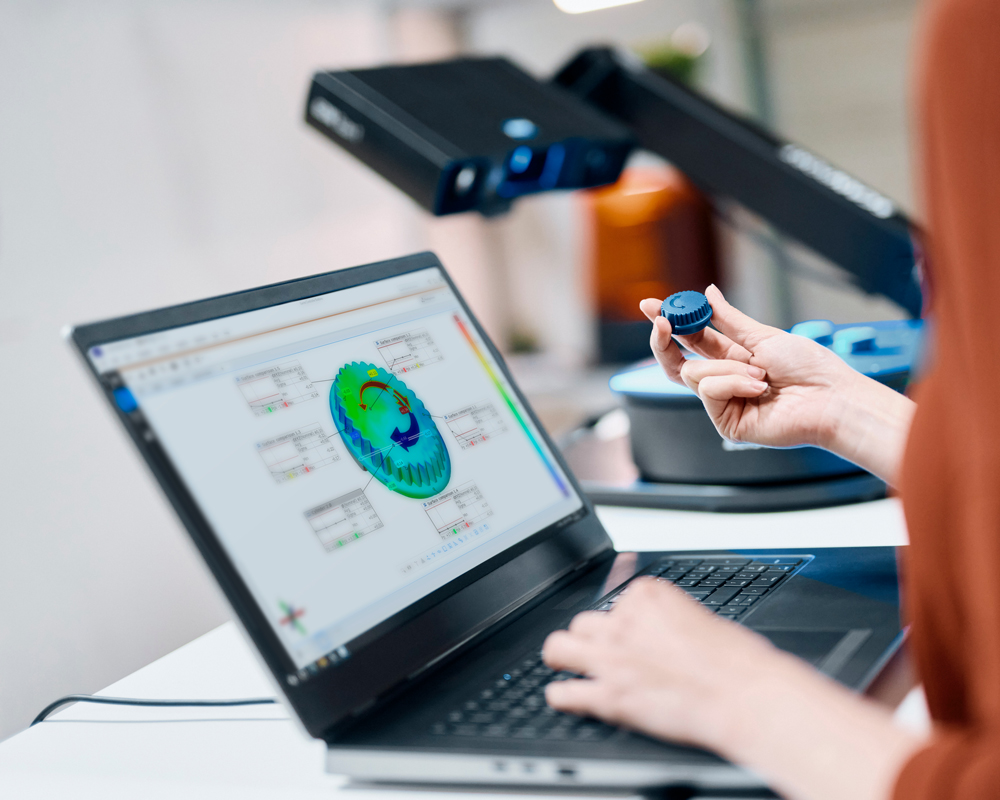

ZEISS INSPECTは包括的で使いやすい3D計測ソフトウェアです。この強力なソフトウェアを使えば、わずか数クリックでメッシュ編集、CAD比較、3Dモデル作成を行うことができます。キオスクモードなどの拡張ソフトウェア機能が、このシステムの測定機能を最大限に引き出します。このモードではオペレーターに依存せず、誰でも簡単にZEISS ScanPortを使用して必要な部品の測定と検査が行えます。
高い再現性と精度

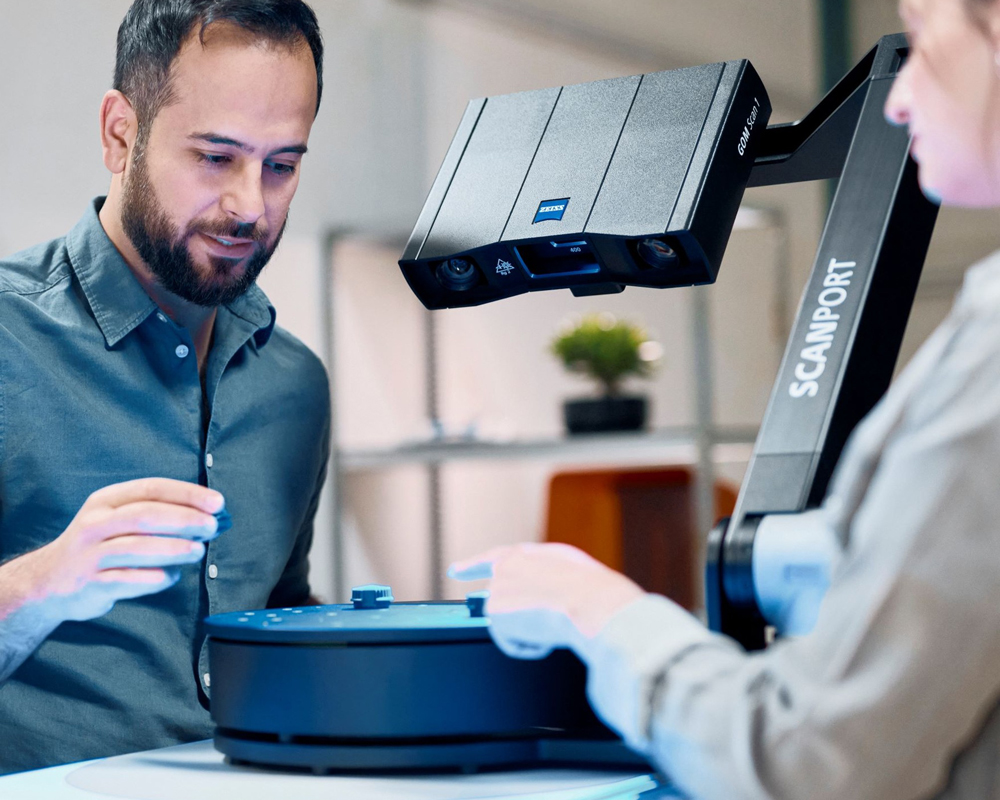

ZEISS ScanPortとZEISS INSPECTの組み合わせにより、計測の高い再現性と精度を実現します。モーションリプレイとスキャンテンプレートにより、再現性はかつてないほど容易になりました。ワンクリックで、スキャンした内容をすべて再現することができます。ZEISS ScanPortは、あらゆる測定作業に対応する信頼性の高い強力なソリューションです。
テンプレートベースのスキャン
ZEISS INSPECTの事前定義されたスキャンテンプレートを使用することにより、測定に関する設定の必要がありません。測定物を置いてスキャンを開始するだけです。カスタマイズ可能なテンプレートにより、測定設定に追加の指示を加えることができます。
ワークフローアシスタント

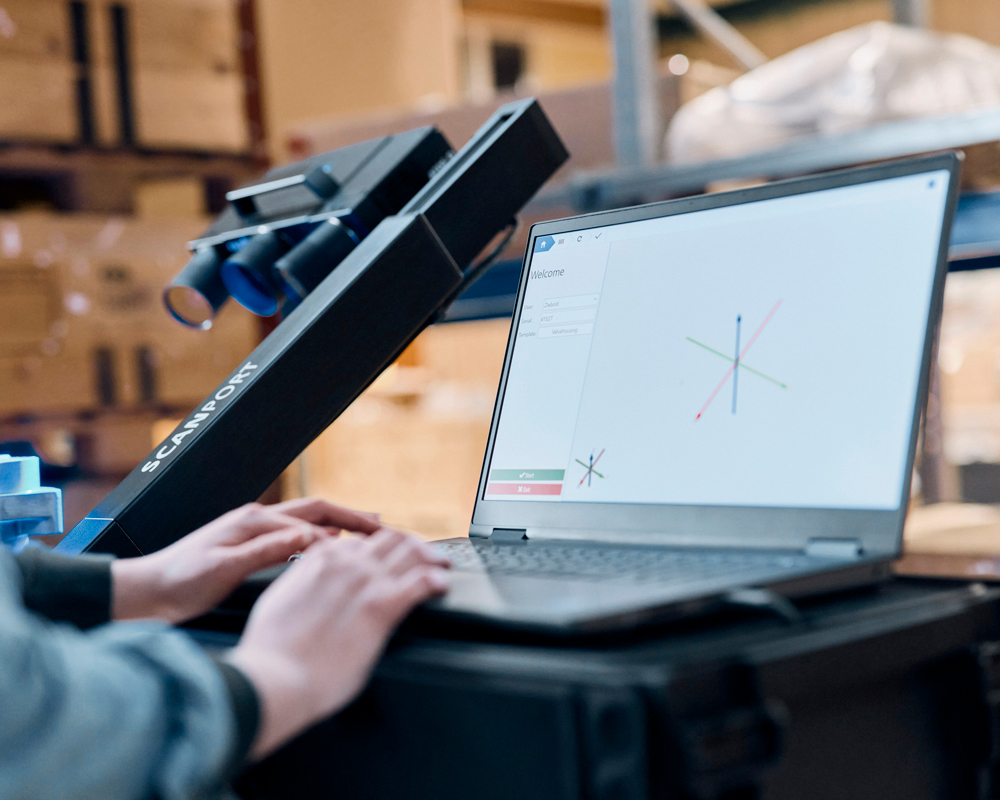

ZEISS INSPECTのワークフローアシスタントは、標準的な測定作業を段階的にガイドします。複数の部品を一度にスキャンするなど、実行したい操作を選択頂くだけです。ZEISS ScanPortとZEISS INSPECTが計測ワークフロー全体にわたってサポートします。
1回でスキャンを再生

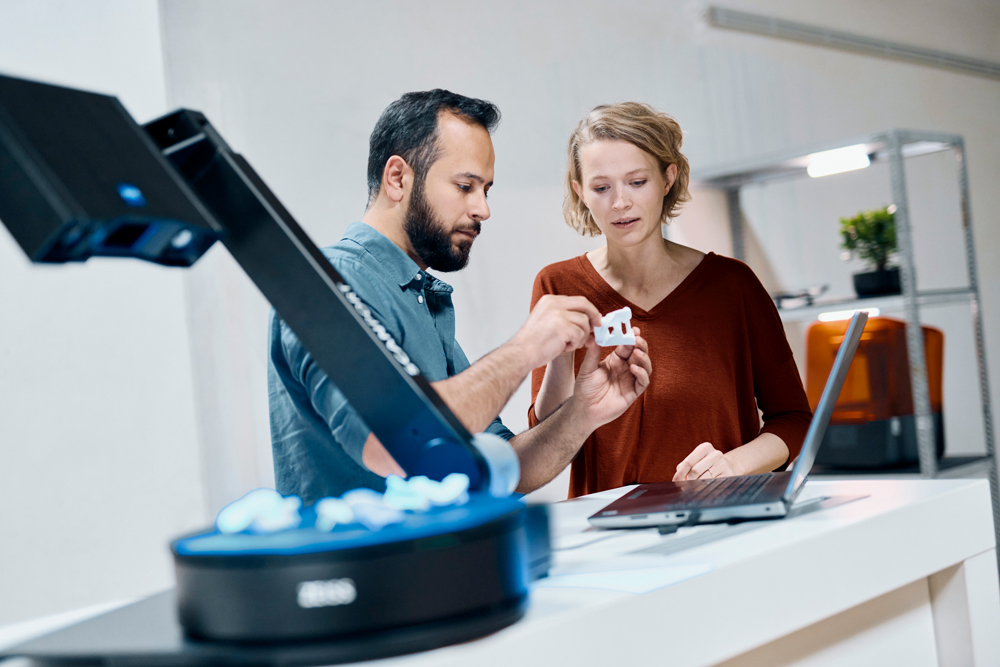

ZEISS ScanPortは、複雑で類似した部品を繰り返し検査するのに最適なソリューションです。モーションリプレイを使えば、ワンクリックで同じ測定を繰り返すことができ、2個目の部品の検査は自動的に更新されます。また測定したすべての部品間の偏差を確認することもでき、部品間の傾向を素早く特定することができます。
クイックキャリブレーション

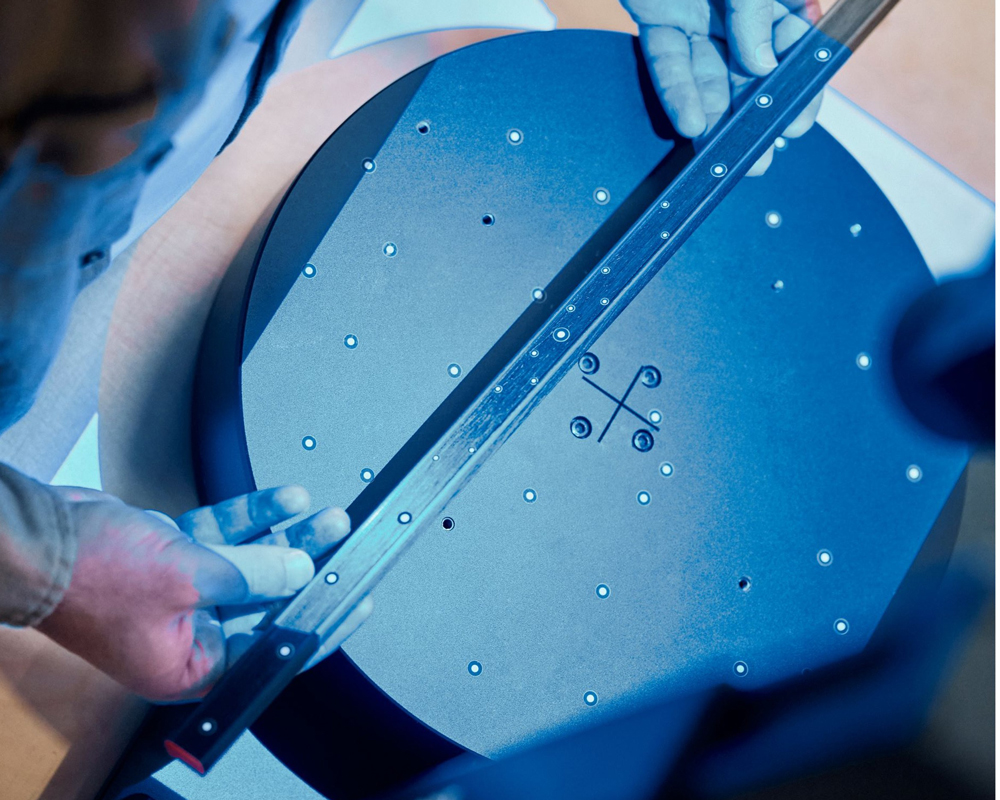

ZEISS ScanPortの再校正は非常に簡単で自動化されています。付属のDAKKS/Ilac校正済みのトレーサブルな長さ基準を使用し、ワンショットキャリブレーションにより、センサが高品質のデータ提供を保証します。
幅広い活用用途
ZEISS ScanPortは以下の用途に使用できます。
・アディティブマニュファクチャリング
・リバースエンジニアリング
・バーチャルディスプレイまたは3Dモデル生成
・射出成形
・鋳造
・プレス

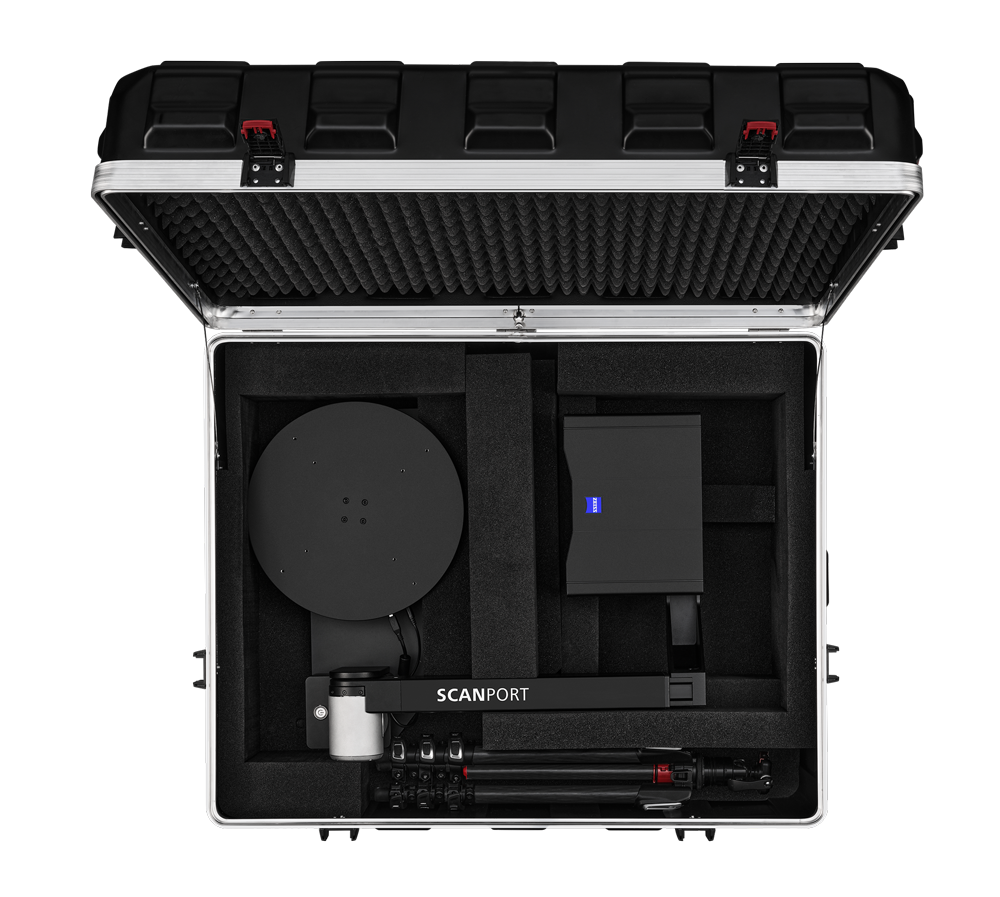

ZEISS ScanPortの持ち運びを簡単に
専用のトラベルケースを使用することにより、ZEISS ScanPortと他のすべての機材を安全に収納し、簡単かつ迅速に持ち運ぶことができます。
技術データ
ZEISS Scanport
| 光源 | ブルーライトテクノロジー |
|---|---|
| センサ画素数 | 最大1200万画素 (1) |
| 測定範囲 | 直径最大 500 × 300 ㎣ (2) |
| 点間距離[mm] | 最大 0.03 mm |
| 測定対象物の最大重量 | 20 kg |
| 重量 | 約 22 kg （モジュラーコンセプト：最も重い部分は11kg） |
| 寸法 | 550 mm × 725 mm × 180 mm |
| インターフェース | USB 2.0 |
| 電源 | AC 100 ～ 240 V, 50/60 Hz |
| オペレーティングシステム | Windows 11 |
| ソフトウェア | ZEISS INSPECT |
(1) ATOS Q および GOM Scan 1 と互換性あり
(2) 回転テーブル直径 350mm
