ストラタシス社3Dプリンター FORTUSシリーズ ドライバソフト「Insight」がアップグレード 造形時間を大幅に短縮することが可能な新機能を追加等、ユーザビリティを向上

丸紅情報システムズ株式会社

丸紅情報システムズ株式会社(略称:エムシス/MSYS、本社:渋谷区渋谷3-12-18 社長:小川 和夫)は、取扱い製品であるストラタシス社(Stratasys Ltd. 本社:アメリカ ミネソタ州・イスラエル レホボト、米国株式市場NASDAQ:SSYS、CEO:デイビッド・ライス氏/Mr. David Reis)製3Dプリンター FORTUSシリーズのドライバソフト「Insight」のアップグレードにより、従来の造形時間を大幅に短縮することを実現するなど、性能やユーザビリティが向上したことを検証しました。

FORTUSシリーズは、FDM方式(熱溶融積層法)によって三次元モデルを造形する3Dプリンターです。そのドライバソフトである「Insight」において、このたびVer. 8.1.1からVer. 9.1へアップグレードを実施。新たに加わった機能のうち、「Use Model Material」および「Stabilize Wall」を使いサポート部分の最適化が図られることにより、大幅な造形時間の短縮が期待できます。さらに、モデル材部分の中空形状パターンも新たに3種追加され、従来の強度を維持しつつ、より用途に合致する形状パターンを選択でき、またコスト削減も期待できます。詳細は下記の通りです。

■新機能(1):Use Model Material (ユーズモデルマテリアル)
3Dプリンターは造形物自体の材料であるモデル材と空間部分を支えるサポート材の2種類を射出しながら造形を行いますが、そのモデル材・サポート材の射出ノズル切り替えのため、造形中に各層ごとに待機時間を要していました。新機能の「Use Model Material」は、従来サポート材で形成すると見なされるエリアを、一部モデル材を用いるように設定する機能です。これにより、モデル部分・サポート部分の両方をモデル材で連続して造形することで、射出切り替えをする回数が減り、待機時間が削減され、全体の造形時間を大幅に短縮することが可能となりました。 一例として、当社が検証した(図1)のケースでは、ABS Plusを用いて造形したところ、従来の手法(「Use Model Material」機能非使用)では4時間44分、対して「Use Model Material」機能を使用した場合は2時間44分と、全体の造形時間を約42%削減できることが検証できました。(表1)

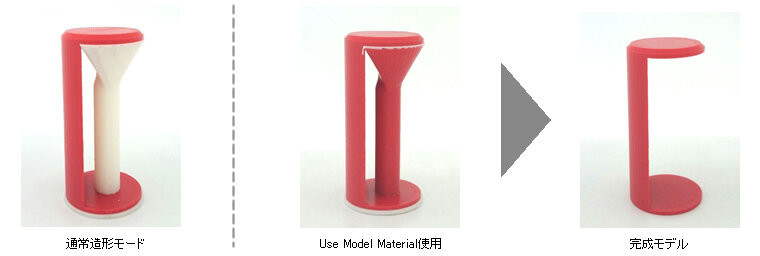

(図1) img_info_20140616_01.jpg

(表1)Use Model Material使用有無による造形時間比較

通常造形モードUse Model Material使用
造形時間4時間44分2時間44分
モデル材量27.401cm337.926cm3
サポート材量11.635cm33.161cm3
*上記は一例であり、造形物によって所要時間は異なります。

■新機能(2):Stabilize Wall (スタビライズウォール)
厚みの薄い立壁等の不安定な形状の造形物を出力する際、造形中に倒れないように周囲にサポートの形成が必要となり、結果として造形時間が長時間にわたるケースがありました。新機能「Stabilize Wall」は、三角柱を並べたような中空構造でモデル材によりサポート部分を造形する機能です。これによって、サポート材を使用する層を減らし、モデル材とサポート材の射出切り替えを減らす事により、造形時間を短縮することが可能となりました。

一例として、当社が検証した(図2)のモデルでは、ABS-M30を用いて造形したところ、従来の手法(「Stabilize Wall」機能非使用)では144時間56分、対して「Stabilize Wall」機能を使用した場合は99 時間 45 分と、約31%削減できることが検証できました。(表2)また、サポート材の使用量も抑えることができ、コスト削減にも効果があると期待できます。

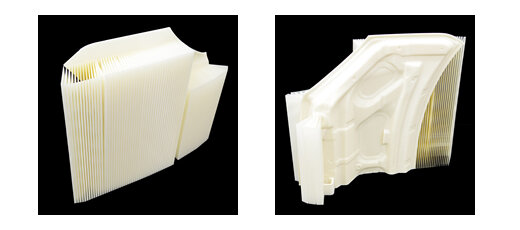

(図2)Stabilize Wall

(表2)Stabilize Wall使用有無による造形時間比較

通常造形モードStabilize Wall使用
造形時間144時間56分99時間45分
モデル材量4106.495cm37427.492cm3
サポート材量4358.738cm362.548cm3

*上記は一例であり、造形物によって所要時間は異なります。

■新機能(3):モデル材内部の中空形状パターン 新3種追加
モデル材内部の中空形状パターン“スパーズ”に、新たに3種が追加されました。(図3) これらの新しい形状パターンでは、ソリッド形状よりも重量と密度を減らしつつ、強度を確保することができます。また、既存パターンと同様にモデル材使用量および造形時間削減の効果も期待することができます。なお、これらの活用用途としてはCFRP(炭素繊維強化プラスチック)用溶解コアなどが挙げられます。

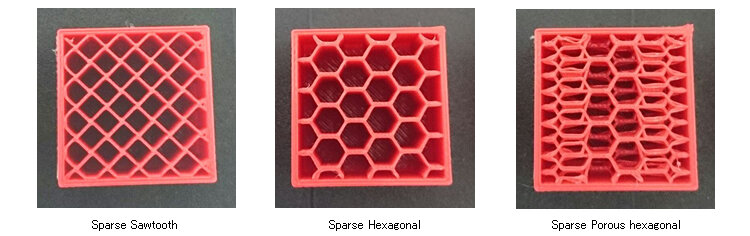

(図3)スパーズ 中空形状パターン新3種 img_info_20140616_03.jpg

■その他新機能

Circular SMART supportsCircular SMART supportオプションがSupport Parameterに追加されました。高く狭いサポート材部分を安定させるため、徐々に円形になるよう形状を変更させていく機能です。
STL thumbnail images STLファイルのサムネイルイメージを表示する機能です。
Sacrificial tower 自動的にsacrificial tower(ダミー)を追加するオプションがPackメニューに搭載されました。このタワーはモデル材で作られ、モデル材・サポート材切り替え時の最初の射出をこのタワーで造形し、他のモデルの仕上がりを改善する機能です。
Estimate packpack画面上のデータの造形時間と材料使用量を予想するEstimateボタンがPackタブ画面に追加されました。
Windows 8対応対応OSにMicrosoft Windows 8 Pro、Enterpriseが追加されました。

<Insight9.1アップグレードについて>
対象機種のサポート(保守サービス)をMSYSとご契約中のユーザー様におかれましては、担当者より個別にアップグレードに関してご案内させていただきます。
※対象機種 : FORTUS 250mc/FORTUS 360mc/FORTUS 400mc/FORTUS 900mc
