ホスト・パフォーマンス
Traffic Sentinelは、ホスト・パフォーマンスの分析のためのツールを、いくつか備えています。
ホストモニタリングのセットアップ
Traffic Sentinelを用いてホスト・パフォーマンスのモニタリングを行うには、いくつかの設定を行っていただく必要があります。
1. Host sFlow
Traffic Sentinelは、sFlowを用いたパフォーマンス統計値のエクスポートするために、ホストを利用します。sFlowをTraffic SentinelサーバーのUDPポート6343上に送るように、ホストを設定する必要があります。
注： host-sflow.sourceforge.org から、無償のオープンソースのsFlowエージェント（Host sFlow）が無料でダウンロードできます。
2. ゾーンとグループの設定
Host sFlowエージェントをゾーンとグループに集めることで、多数のホストをナビゲートしやすくなり、パフォーマンス値をグループやゾーンごとにまとめられるようになります(Traffic Sentinelの設定 を参照して下さい)。
3. しきい値の設定
ホスト・パフォーマンス値にしきい値を設定すると、ホストがオーバーロードになった時にアラート（警告）が発せられ、注意が必要な異常な値をハイライトするのに役立ちます (Traffic Sentinelの設定 を参照してください。).
ホストのモニタリング
Traffic Sentinelには、ホスト（Hosts）メニューの下に、3つのタブがあり、それぞれ、異なるホスト・パフォーマンス統計値が表示されます。
1. ホスト（Hosts）>ステータス（Status）
ホスト（Hosts）>ステータス（Status） ページでは、データセンター全体のサーバーのステータスが表示されます。
グリッド（格子状）内の四角をクリックすると、そのステータスについて、より詳細な情報がドリルダウン表示されます。
ロー（行）・ラベルをクリックすると、選択したサーバー・グループの詳細が開かれます。階層のどのレベルでも、Explore（エクスプローラ）ボタンをクリックすれば、選択したサーバー・グループの統計値がレポートされます。いつでも、Hosts>Statistics（ホスト>統計値）タブ、または、Hosts>Trend（ホスト>トレンド）タブをクリックして、選択したサーバーのパフォーマンス値を確認できます。

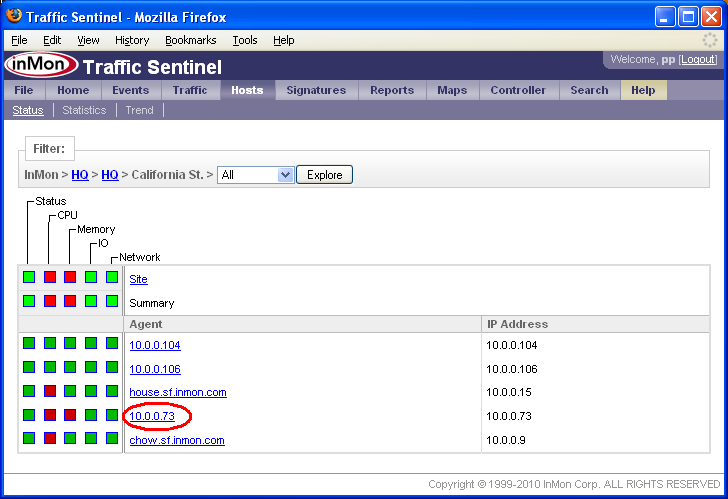

エージェントをドリルダウンすると、ホストの統計値をレポートする各エージェントのIPアドレスとドメインネームが表示されます。

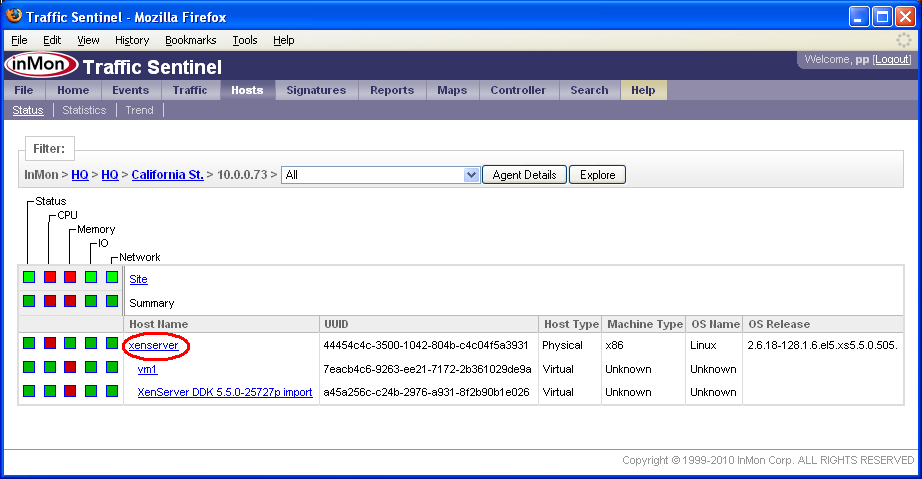

エージェントをクリックすると、そのエージェントがレポートするサーバーが表示されます。
この場合なら、エージェント10.0.0.73が、2つの仮想マシン、すなわち、vm1とXenServer DDK-5.5.0-25727p importで構成される物理サーバー（xenserver）について、レポートを行っています。
注： １つのエージェントが複数の物理サーバーについてレポートする場合（例えば、ブレードサーバー内のブレードなど）や、それぞれの物理マシンが複数の仮想マシンで構成される場合もあります。
2. ホスト（Hosts）>統計値（Statistics）

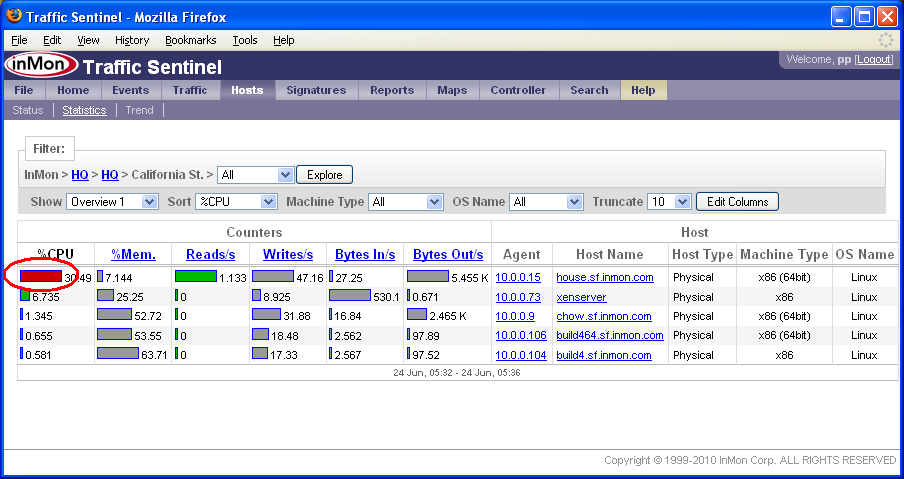

ホスト（Hosts）>統計値（Statistics）テーブル（表）では、現在のFilter（フィルター）:Path（パス）が、選択された値ごとにソートされて、表示されます。
テーブルの各ロー（行）は、１つのサーバーを表しています。カラム（列）・ラベルをクリックすると、その値でテーブルがソートされます。テーブルのバーをクリックすると、選択したサーバーの統計値のHosts>Trend（ホスト>トレンド）ビューがドリルダウン表示されます。
3. ホスト（Hosts）>トレンド（Trend）

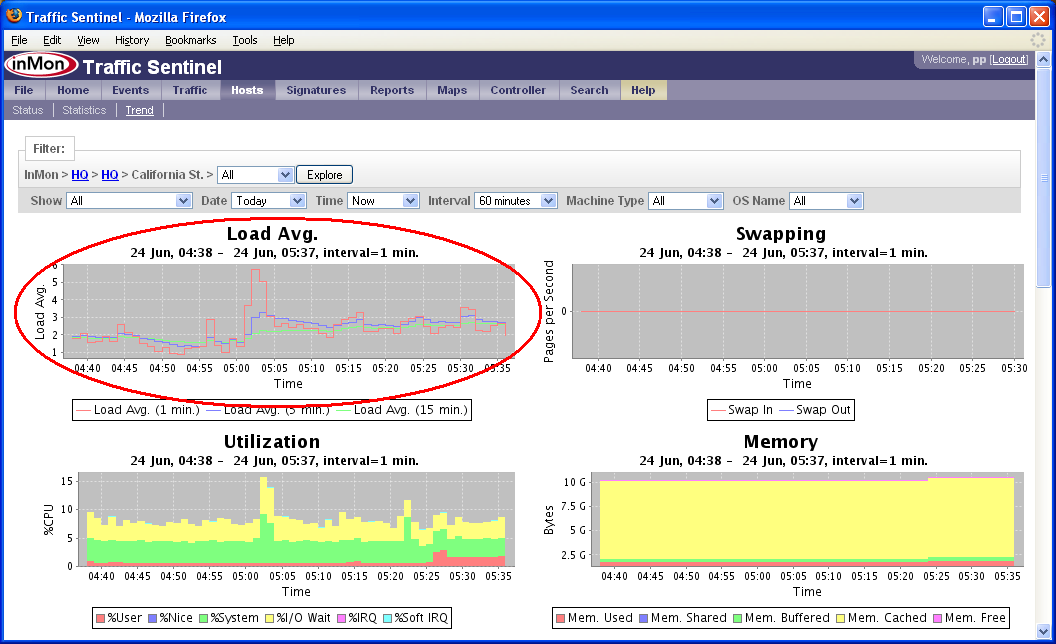

Hosts>Trend（ホスト>トレンド）ページでは、現在のFilter（フィルター）:Path（パス）のサーバーについて、トレンド（傾向）・チャート一式が表示されます。
Show:（表示）:設定がAll（全て）に設定されている場合には、そのパス内の全てのサーバーのパフォーマンスのロールアップ・サマリーが表示されます。
チャートをクリックすると、選択した値ごとに、グループのメンバーが分けられます。

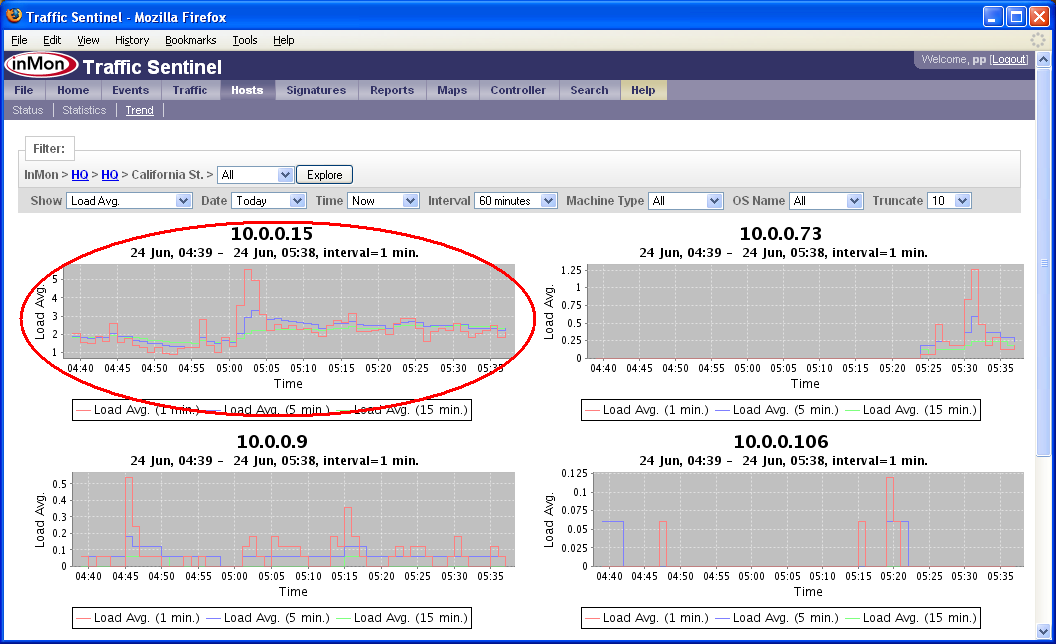

このビューでは、California St.グループ内の各エージェントのLoad Avg.（負荷平均）チャートが表示されています。
エージェントを選択するには、チャートをクリックしてドリルダウンします。

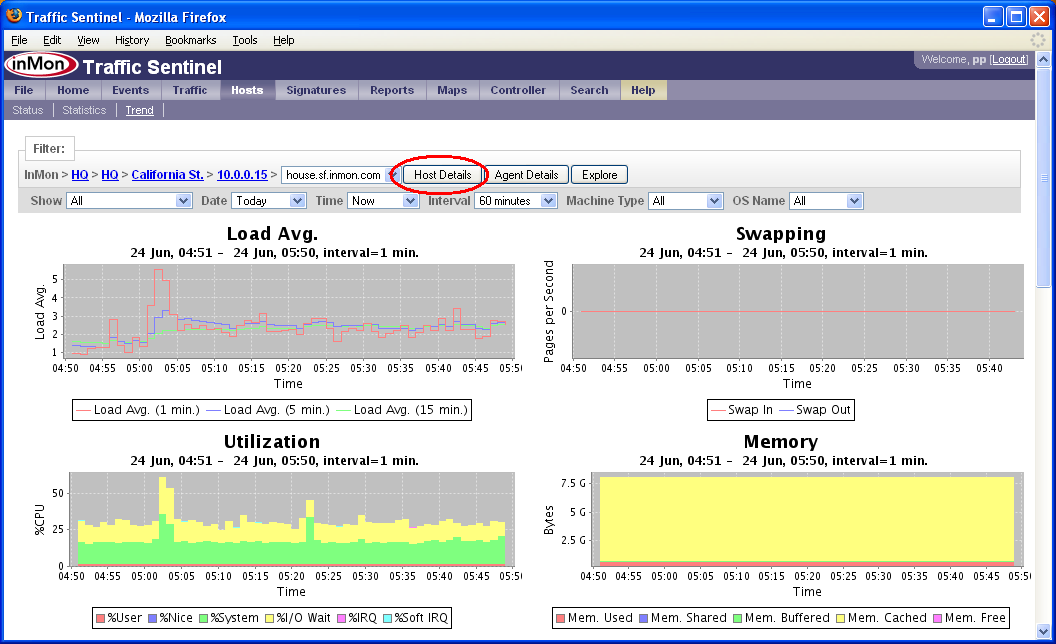

１つの物理サーバーまたは仮想サーバーまでドリルダウンすると、そのサーバーのパフォーマンス統計値を見ることができます。Host Details（ホスト詳細）ボタンをクリックして、Search>Host（検索>ホスト）ページに移動します。
検索（Search）

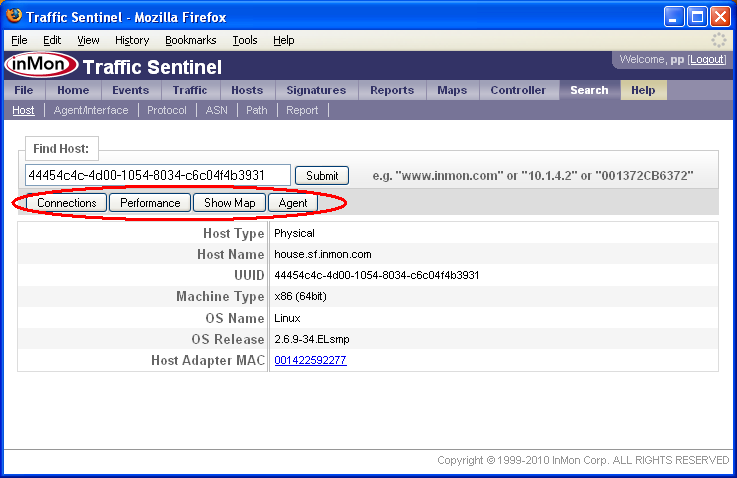

Search>Host（検索>ホスト）ページでは、UUIDによって、あるいは、そのホストに関連するいずれかのMACアドレスによって、ホストを特定できます。
検索ページの上に並んだボタンは、さまざまなTraffic Sentinelツールへのリンクです。これらのツールを用いて、ホストのパフォーマンスを分析することができます。:
- コネクション（Connections） は、そのホストに関連するネットワーク・トラフィック を表示します。
- パフォーマンス（Performance）は、ホスト・パフォーマンス値を示すトレンド・チャートを表示します。
- マップの表示（Show Map）は、ホスト、および、そのホストが 提供、利用するサービスのレイヤー4マップ を表示します。
- エージェント（Agent）は、ホストのレポートを行うエージェントについての情報を表示します。

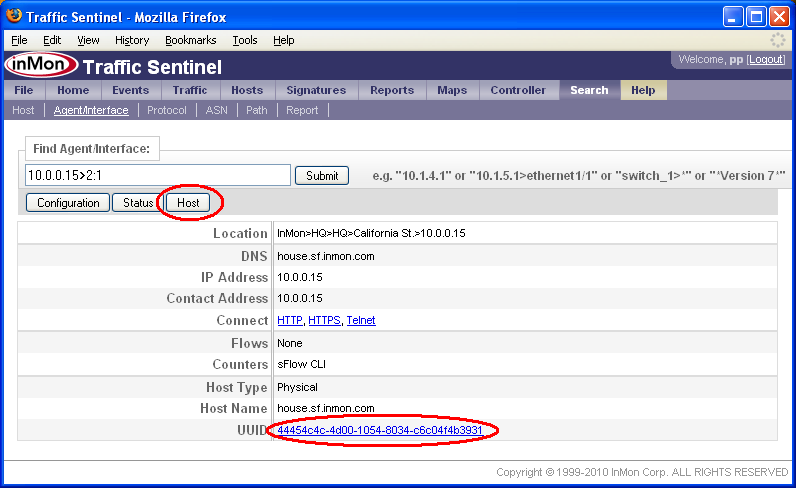

Search>Agent（検索>エージェント）ページでは、ホストのレポートを行うエージェントについての情報が表示されます。Host（ホスト）ボタン、または、UUIDリンクをクリックすると、そのエージェントがモニタリングしているホストのSearch>Host（検索>ホスト）ページに移動します。
レポーティング（Reporting）

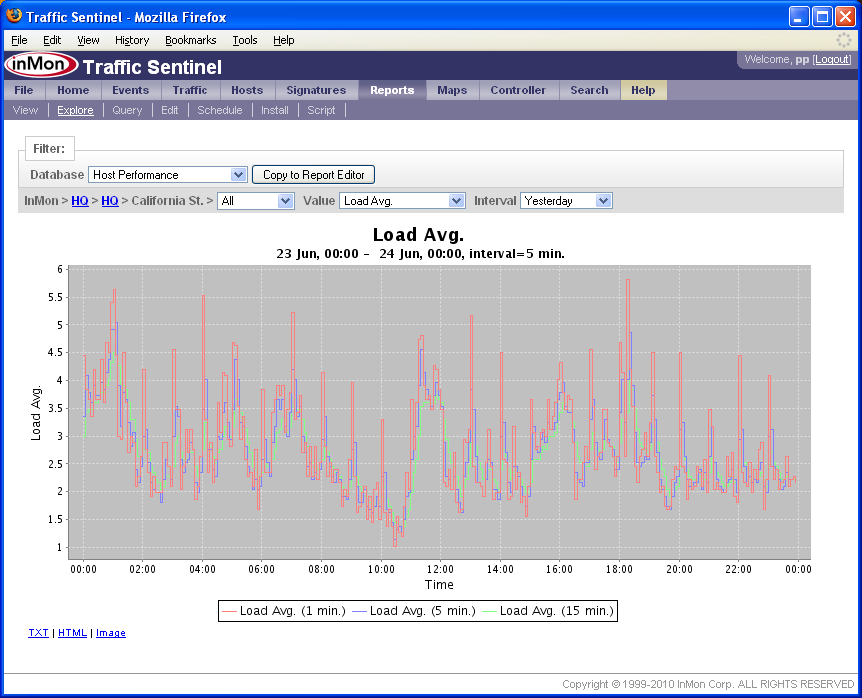

Reports>Explore（レポート>エクスプローラ）ページでは、ホストに関する、長期のパフォーマンス統計値が表示できます。
注: Traffic Sentinelのレポート機能について、詳しくはクエリとレポートを参照して下さい。
トラフィック（Traffic）

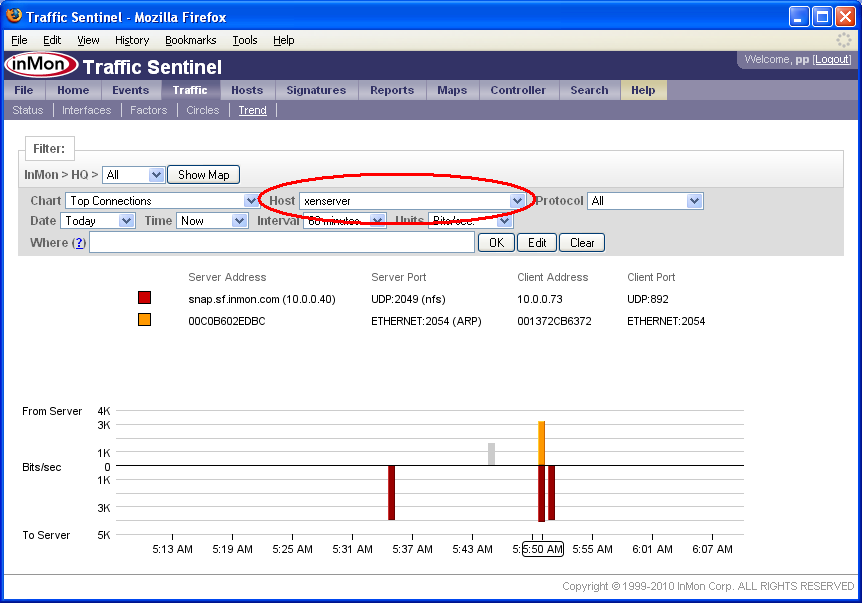

Traffic>Trend（トラフィック>トレンド）ページを利用して、ホストに関連するネットワーク接続やトラフィックの表示が可能です。
Filter（フィルター）:バーのHost（ホスト）設定を用いて、個別のホストを選択します。この場合には、xenserverホストに関連するトラフィックが表示されています。
注: Host（ホスト）メニューでは、最近、Search>Host（検索>ホスト）クエリで注目されたホストが表示されます。
マップ（Maps）

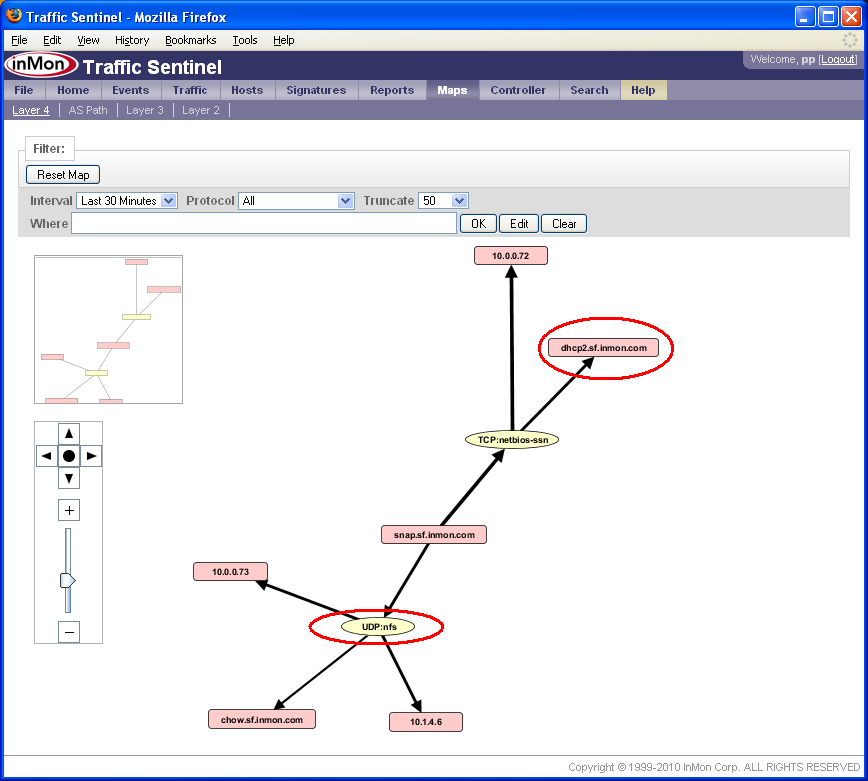

Maps>Layer 4 （マップ>レイヤー4）では、リアルタイムのトラフィック測定に基づいた、アプリケーション・関連マップが表示されます。
マップ内のプロトコルまたはホストをクリックすると、選択されたホストまたはプロトコルがフィルタリングされます。マップ上のアイテムにカーソルを当てると、Search>Host（検索>ホスト）へのリンクや、Search>Protocol（検索>プロトコル）の結果など、そのエレメントに関連した追加情報が表示されます。
 |
