DSPセンサー

LaserGauge® ハンディタイプDSPセンサー

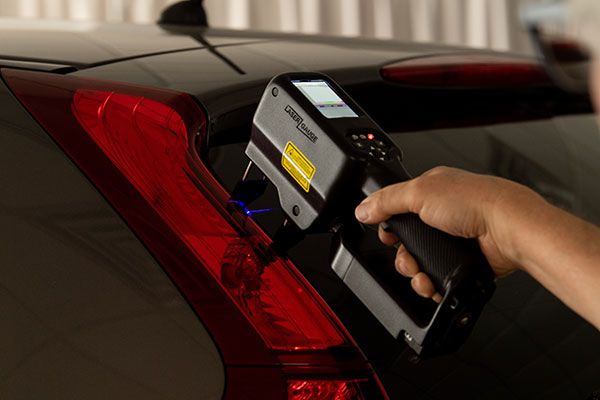

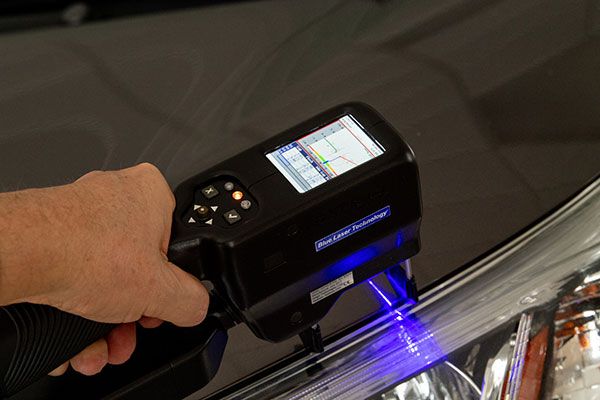

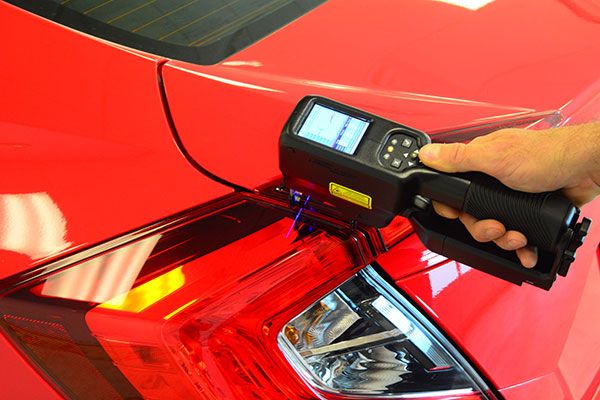

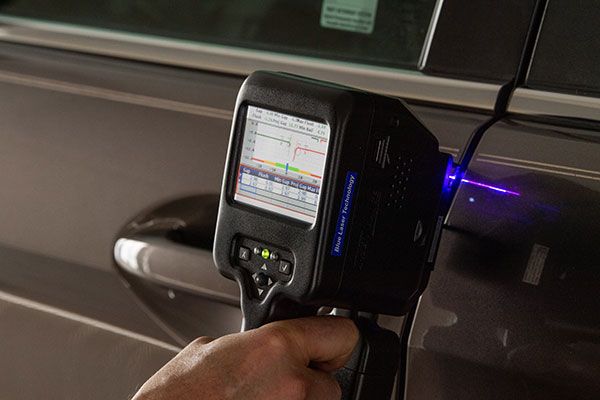

青色レーザーを使用できるようになったLaserGauge® DSPセンサーは、完全な自己完結型で、シングルストライプ、クロスベクターのスキャンを比類のないスピードと柔軟性で可能にします。DSP センサーは金属、塗装、プラスチック/ゴム、ヘッドライト、テールランプ、窓ガラス、複合材、クロム表面を含むいろいろな表面のタイプをスキャンすることができます。

技術概要

取得したプロファイルに対して仮想ゲージ(測定定義)を当てることで、適切な検査結果を得ることができます。赤色レーザーと青色レーザーの特性の違いにより様々な材質をスキャンすることが可能です。HS761およびHS763センサーモデルは、赤色および青色のクロスベクタースキャン技術を利用しています。

LaserGauge® ハンディタイプDSPセンサー HS703/HS702

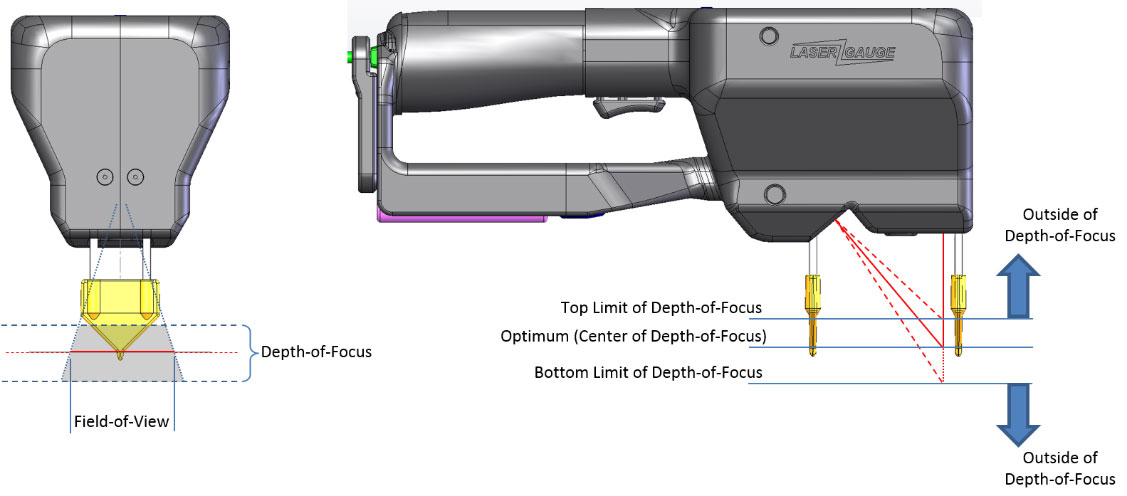

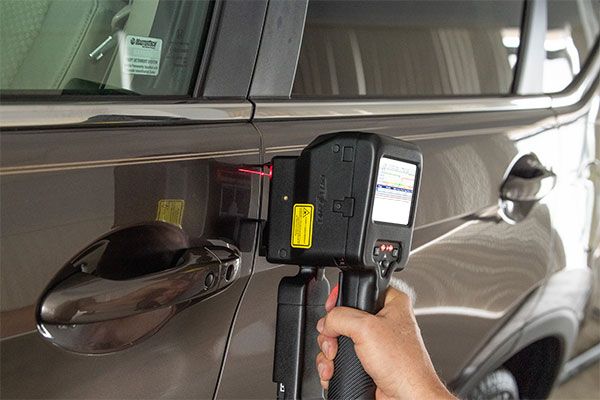

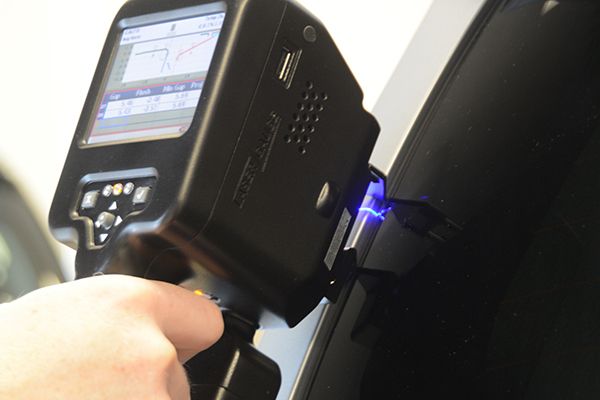

HS702センサーモデルは、LaserGauge® DSPセンサーの中で最も小さく、最も頑丈なセンサーです。自動車や航空機のギャップ/フラッシュなどの多種多様なアプリケーションや、携帯性が要求される溶接部の検査に最適です。HS703センサーモデル は HS702 と機能は同じですが、より大きな 3.5 インチディスプレイを搭載しているため、オペレータのフィードバックや指示が見やすくなっています。

製品仕様

Model 概要 スキャン方式 シーケンス
対応
FOV(水平方向) FOV(垂直方向) 水平分解能 型番
HS703HS703
  • ユーザーインターフェース
    3.5"カラー(タッチ)、3連LED(2式)
    5ウェイジョイステック
  • ワイヤレス通信:2.4GHz Zigbee
  • サイズ:92 x 97 x 257mm
  • 重量:約736g (単体)
    (含電池:約821g)
  • 環境:0℃~70℃

※バーコードスキャナ:別途(BC-HS703)

シングルレーザースキャン F20 = 約30mm ±約7.5mm 約24㎛ HS703S-B-F20
F30 = 約48mm ±約12mm 約38㎛ HS703S-B-F30
F44 = 約63mm ±約16mm 約51㎛ HS703S-B-F44
- F20 = 約30mm ±約7.5mm 約24㎛ HS703-B-F20
F30 = 約48mm ±約12mm 約38㎛ HS703-B-F30
F44 = 約63mm ±約16mm 約51㎛ HS703-B-F44
シングルレーザースキャン F20 = 約30mm ±約7.5mm 約24㎛ HS703S-F20
F30 = 約48mm ±約12mm 約38㎛ HS703S-F30
F44 = 約63mm ±約16mm 約51㎛ HS703S-F44
- F20 = 約30mm ±約7.5mm 約24㎛ HS703-F20
F30 = 約48mm ±約12mm 約38㎛ HS703-F30
F44 = 約63mm ±約16mm 約51㎛ HS703-F44
HS702
HS702
  • ユーザーインターフェース
    2.4"カラー、3連LED(2式)
    5ウェイジョイステック
  • ワイヤレス通信:2.4GHz Zigbee
  • サイズ:58 x 97 x 257mm
  • 重量:約539g (単体)
    (含電池:約624g)
  • 環境:0℃~70℃

※バーコードスキャナ:別途(BC-HS702)

シングルレーザースキャン F20 = 約30mm ±約7.5mm 約24㎛ HS702S-B-F20
F30 = 約48mm ±約12mm 約38㎛ HS702S-B-F30
F44 = 約63mm ±約16mm 約51㎛ HS702S-B-F44
- F20 = 約30mm ±約7.5mm 約24㎛ HS702-B-F20
F30 = 約48mm ±約12mm 約38㎛ HS702-B-F30
F44 = 約63mm ±約16mm 約51㎛ HS702-B-F44
シングルレーザースキャン F20 = 約30mm ±約7.5mm 約24㎛ HS702S-F20
F30 = 約48mm ±約12mm 約38㎛ HS702S-F30
F44 = 約63mm ±約16mm 約51㎛ HS702S-F44
- F20 = 約30mm ±約7.5mm 約24㎛ HS702-F20
F30 = 約48mm ±約12mm 約38㎛ HS702-F30
F44 = 約63mm ±約16mm 約51㎛ HS702-F44

LaserGauge® ハンディタイプDSPセンサー HS761/HS763

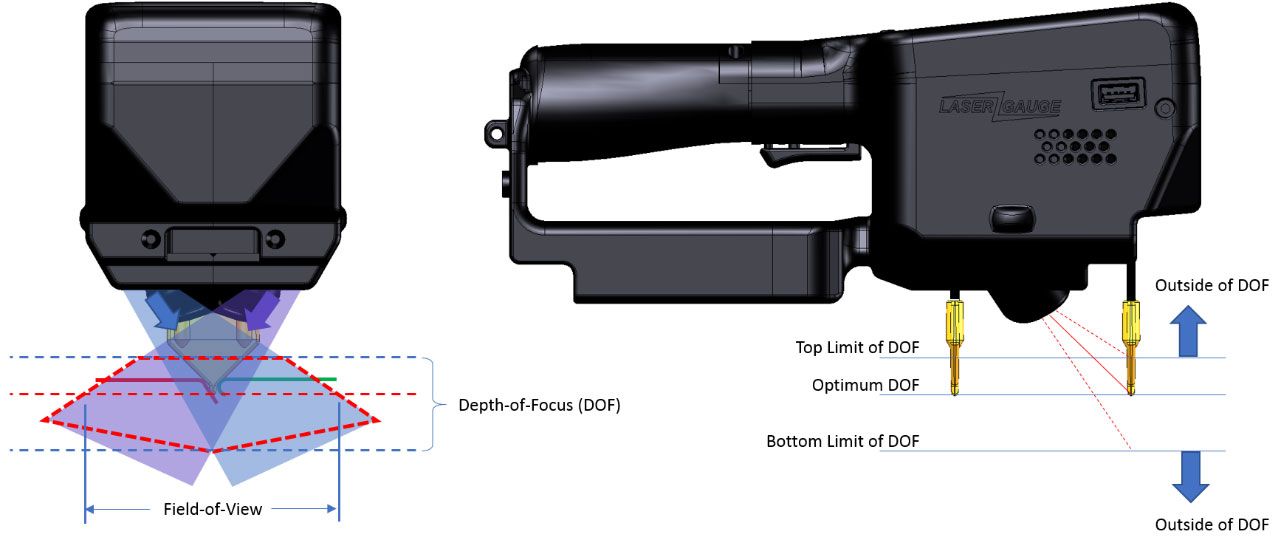

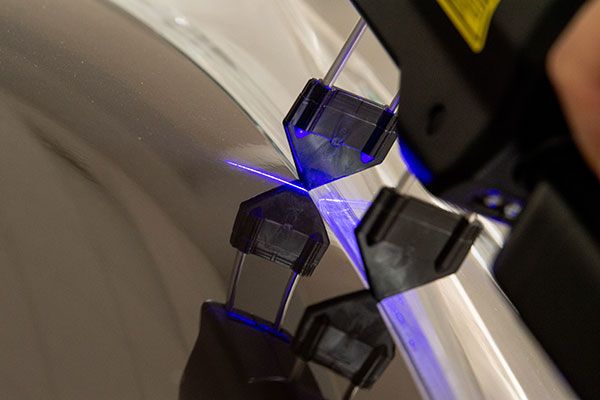

従来のレーザー測定機は、単一のイメージャと単一のストライプレーザーを利用して表面形状を取得しています。しかし、一方向のイメージャでは、隙間のエッジR形状を奥までとらえることができません。クロスベクターセンサーは、隙間内側のエッジに向かって角度をつけたレーザーを利用し、中央で交差させます。これにより、センサーは隙間のエッジRから垂直方向の接線、その先の形状までイメージャでとらえ、形状の奥までプロファイルを取得し正確なギャップ測定を行うことができます。

製品仕様

Model 概要 スキャン方式 シーケンス
対応
FOV(水平方向) FOV(垂直方向) 水平分解能 型番

HS763S-B

HS763S-B
  • ユーザーインターフェース
    3.5"カラー(タッチ)、3連LED(2式)
  • ワイヤレス通信:2.4GHz Zigbee
  • サイズ:92 x 150 x 257mm
  • 重量:約963g (単体)
    (含電池:約1,076g)
  • 環境:0℃~70℃
  • バーコードスキャナ:内蔵
クロスペクター F24 = 約38mm ±約7.5mm 約30㎛ HS763S-B-F24
HS761SHS761S
  • ユーザーインターフェース
    3.5"カラー(タッチ)、3連LED(2式)
    5ウェイジョイステック
  • ワイヤレス通信:2.4GHz Zigbee
  • サイズ:92 x 115 x 257mm
  • 重量:約906g (単体)
    (含電池:約991g)
  • 環境:0℃~70℃
  • バーコードスキャナ:内蔵
トリプルスキャン F24 = 約38mm ±約7.5mm 約30㎛ HS761S-F24
