LaserGauge® USB接続センサー

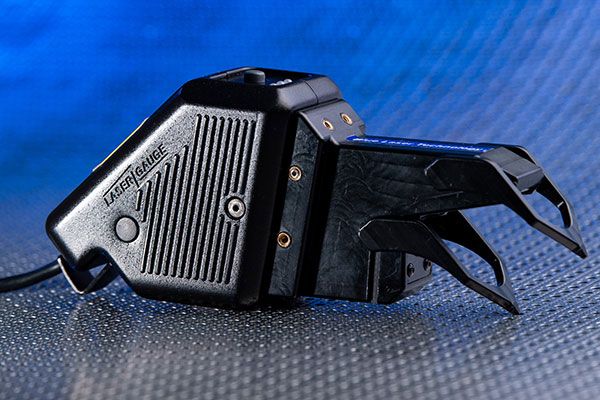

TS800センサーは、半透明、光沢、または不透明な表面上の小さな特徴の検査と測定を必要とする多目的なアプリケーション向けに設計されています。 センサーの小型、軽量、フットプリントの削減、狭いテーパーステムにより、非常に制限された領域の検査が可能になります。 TS800センサーは2D表面プロファイルをキャプチャし、処理と表示のためにUSB 2.0ポートを介してWindows™ PCに転送する高解像度スキャナーです。システムの堅牢性が必要な場合は、TS800センサーはLaserGauge® LG5000またはLG7000コントローラに接続し使用することもできます。
機能
製品仕様
| Model | 概要 | スキャン方式 | FOV(水平方向) | FOV(垂直方向) | 水平分解能 | 型番 |
|---|---|---|---|---|---|---|
|
TS800  |
|
 |
F08 = 約13mm | ±約3mm | 約10㎛ | TS800-B-F08 |
| F16 = 約25mm | ±約6mm | 約20㎛ | TS800-B-F16 | |||
| F32 = 約51mm | ±約13mm | 約41㎛ | TS800-B-F32 | |||
 |
F08 = 約13mm | ±約3mm | 約10㎛ | TS800-F08 | ||
| F16 = 約25mm | ±約6mm | 約20㎛ | TS800-F16 | |||
| F32 = 約51mm | ±約13mm | 約41㎛ | TS800-F32 |

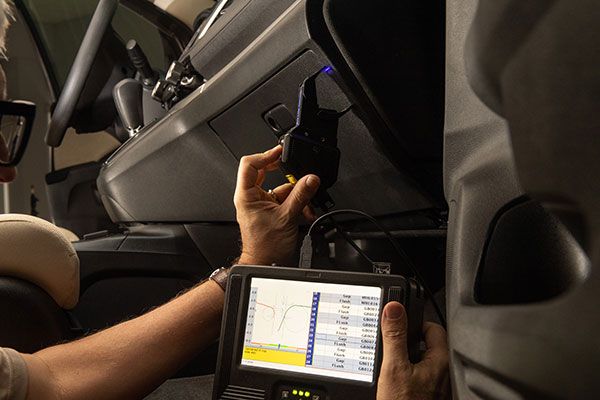

LaserGauge® USB接続センサー LG コントローラ
LGコントローラには、高解像度のカラー・ディスプレイ、タッチスクリーンとジョイスティックの両方が搭載されており、インターフェースの代替手段として使用できます。データは、USBヌルモデムケーブルを介して、またはPCへの有線および無線のイーサネット接続を介して送受信できます。測定データとスキャン画像はオンボードメモリに保存されコントローラ上で解析できます、またデータを転送する際にはPCにUSBケーブルで接続しWindows™上にドラッグ＆ドロップ、ワイヤレスZigBeeモジュールを使用、またはUSBドライブを介することで行えます。処理能力とユーザー機能はコントローラによって提供されます。
製品仕様

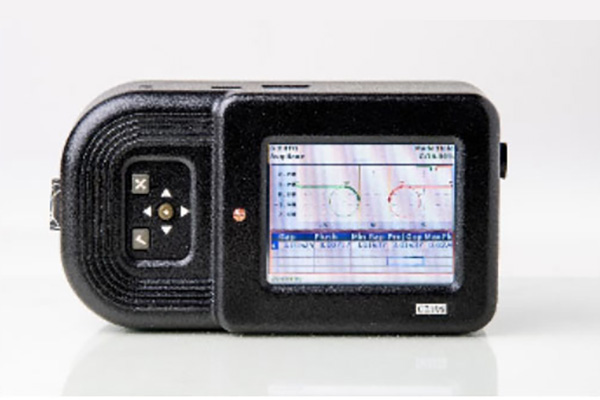

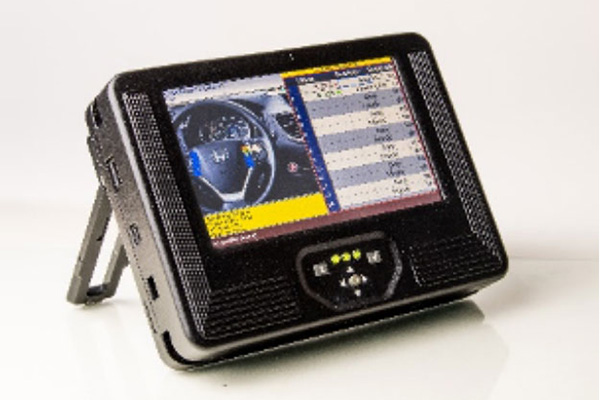

| LG5000 | LG7000 | |
|---|---|---|
| サイズ | 166 x 61 x 92mm | 214 x 46 x 161mm |
| 重量 | 約453g（電池除く） | 約816g（電池除く） |
| ディスプレイ | 3.5インチカラー(タッチスクリーン) | 7インチカラー(タッチスクリーン) |
| 電源 | 7.2V リチウムバッテリー、ACアダプタ | 7.2V リチウムバッテリー、ACアダプタ |
