現場修正を早急にCAD化したい。

CAD作業が一時的に増えた。

普段行っていない現物解析が必要となった。

CADデータがない昔の現物を再製造したい。

STLデータからのCAD化業務を外注化したい。

お客様からSTLデータをお預かりし、3D CAD面データを作成します。

• 目的に応じた“CAD面”品質にてリバースエンジニアリング作業を実施。
  短納期サービスから、再加工、デザインユースの高品質[Class A]面データ作成まで様々なグレードでCAD面作成作業を行います。
  使用するツールも目的に合わせて最適なシステムを選択いたします。
• CAD/CAMデータに精通した経験豊かなエンジニアリングチームによるCAD面作成作業。
  お客様は3Dデータ(STLやFEMメッシュデータ)を送付し条件要望を連絡するだけです。
• 3Dスキャンデータのリバースエンジニアリングだけでなく、CAD面修正のサービスも提供。
  スプリングバック補正やオーバークラウン補正等も行えます。
• 3Dスキャニングサービスもオプションにて実施。
  非接触3Dスキャナによるスキャニングサービスも可能です。
  スキャンからCAD面化までのワンストップソリューションサービスでの提供です。

サービス内容

オンデマンド・リバースエンジニアリングサービスには、CAD面作成、STLクリーニング、3Dスキャニングのメニューがあります。
お客様のご要望に合わせて作業を実施します。

CAD面作成（面貼り）リバースエンジニアリングサービス

サービス内容：
基本となるSTLデータからのCAD面の貼り付け作業です。お客様のご要望により
＊短納期サービス ＊高品質面化サービス
でCAD面化します。
CAE解析目的での短期CAD面化や再製造目的での高品質CAD面化など、
様々な用途に合わせて作成した CADデータを各CADシステムのデータ形式にて提供します。

使用システム：Tebis / Geomagic

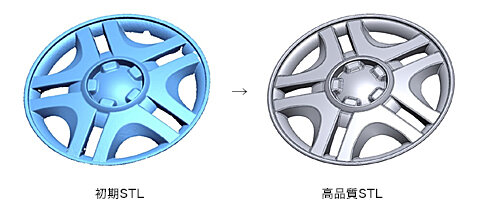

STLクリーニング

スキャニングによるSTLデータの品質が悪く、CAD面化までは必要ないが使いまわしのできるSTLデータを入手したいというご要望に対して、3Dスキャナーから出力したSTLの穴埋め等を行い、高品質のSTLデータに仕上げたSTLデータをご提供します。CAEやCAD比較、3Dプリンタへの入力等にお使いいただけます。

使用システム：GOM Inspect / Geomagic

サービスの流れ

1. メールまたはお電話でのお問い合わせ
2. 作業に関する確認 ＊材質や形状、加工等に関する確認。作業条件・納期の確認。
3. お見積もり書提示・ご発注
4. メッシュデータのご提供
5. STLクリーニング、CAD面化
6. データ納品

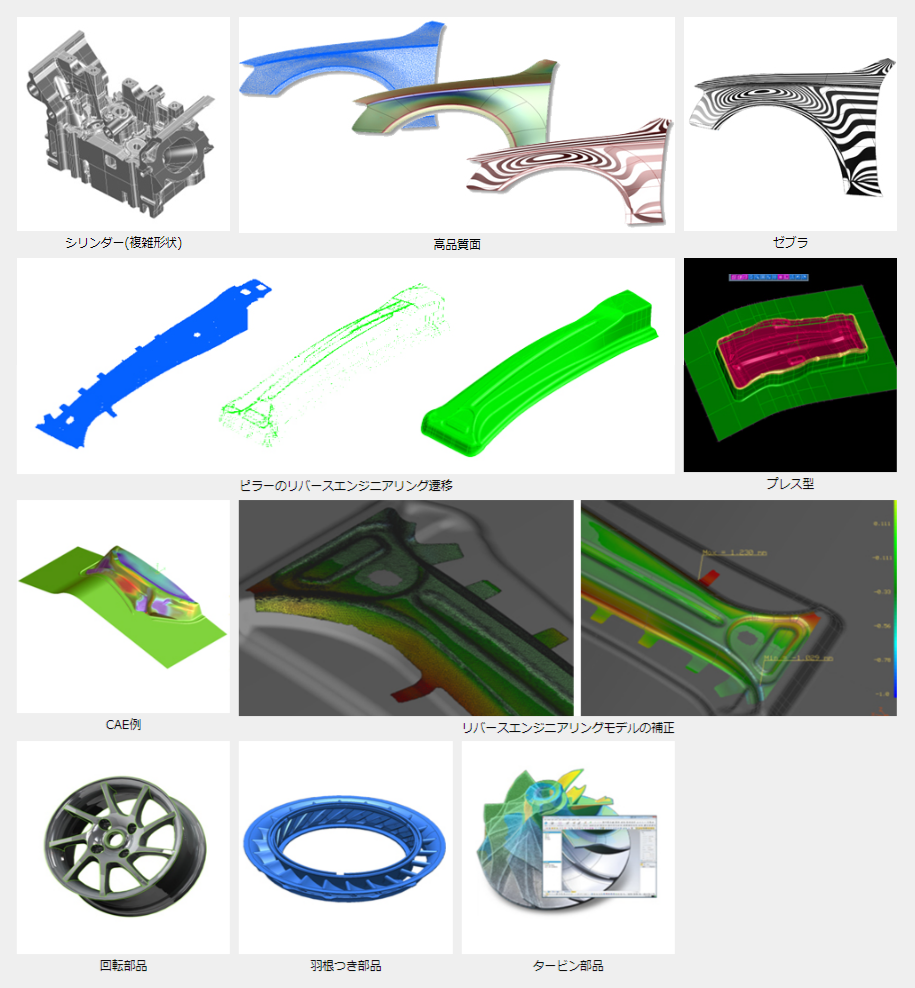

リバースエンジニアリング　データ化例
