▼ Raytacモジュールに搭載されているNordic Chipのスペック一覧

SoC nRF54H20 nRF54L15 nRF5340 nRF52840 nRF52833 nRF52832 nRF52820 nRF52811 nRF52810 nRF52805
Bluetooth - - 5.4 5.4 5.4 5.4 5.4 5.4 5.4 5.4
Thread - - Yes Yes Yes - Yes Yes - -
Matter - - Yes Yes - - - - - -
Zigbee - - Yes Yes Yes - Yes - - -
Bluetooth Mesh - - Yes Yes Yes Yes Yes - - -
Flash 2MB 1.5MB 1 MB + 256 KB 1 MB 512 KB 512/256 KB 256 KB 192 KB 192 KB 192 KB
RAM 1MB 256KB 512 KB + 64 KB 256 KB 128 KB 64/32 KB 32 KB 24 KB 24 KB 24 KB
CPU 320 MHz Arm Cortex-M33 + 256 MHz Arm Cortex-M33 128 MHz Arm Cortex-M33 128 MHz Arm Cortex-M33 + 64 MHz Arm Cortex-M33 64 MHz Arm Cortex-M4 with FPU 64 MHz Arm Cortex-M4 with FPU 64 MHz Arm Cortex-M4 with FPU 64 MHz Arm Cortex-M4 64 MHz Arm Cortex-M4 64 MHz Arm Cortex-M4 64 MHz Arm Cortex-M4
High-Speed SPI - - Yes Yes Yes - - - - -
QSPI - - Yes Yes - - - - - -
USB - - Yes Yes Yes - Yes - - -
PWM, PDM, I2S - - Yes Yes Yes Yes - PWM, PDM PWM, PDM -
ADC, Comp - - Yes Yes Yes Yes COMP ADC, COMP ADC, COMP ADC
動作温度範囲 - - -40 ～ 105 °C -40 ～ 85 °C -40 ～ 105 °C -40 ～ 85 °C -40 ～ 105 °C -40 ～ 85 °C -40 ～ 85 °C -40 ～ 85 °C
電源電圧 - - 1.7 ～ 5.5 V 1.7 ～ 5.5 V 1.7 ～ 5.5 V 1.7 ～ 3.6 V 1.7 ～ 5.5 V 1.7 ～ 3.6 V 1.7 ～ 3.6 V 1.7 ～ 3.6 V
Packages WLCSP
BGA		 QFN
WLCSP		 aQFN94
WLCSP95		 aQFN73
WLCSP94		 aQFN73
QFN40
WLCSP76		 QFN48
WLCSP50		 QFN40 QFN48
QFN32
WLCSP33		 QFN48
QFN32
WLCSP33		 WLCSP28
GPIOs 64 14-32 48 48 18-42 32 18 15-32 15-32 10

▼ レイタックモジュール一覧(ブランクモジュール)

それぞれのSOCに対し、PCBアンテナ、Chipアンテナ、外部アンテナタイプのモジュールを用意しております。
小型のモジュールを用意しているSOCもあります。
モジュールのデータシート以外の情報につきましては、下記から該当のモジュールの資料を参照ください。

SoC flash RAM Temp GPIO 項目 PCBアンテナ Chipアンテナ 外部アンテナ
nRF54H20 2MB 1MB -40～105℃ 64 レイタックモジュール型番 AN54H20-P AN54H20 AN54H20-U
モジュールサイズ 9.8 x 13.8 x 1.8mm 9.8 x 13.8 x 1.8mm 9.8 x 13.8 x 1.8mm
写真 - - -
Working Distance(1Mbps) - - -
Working Distance(125kbps) - - -

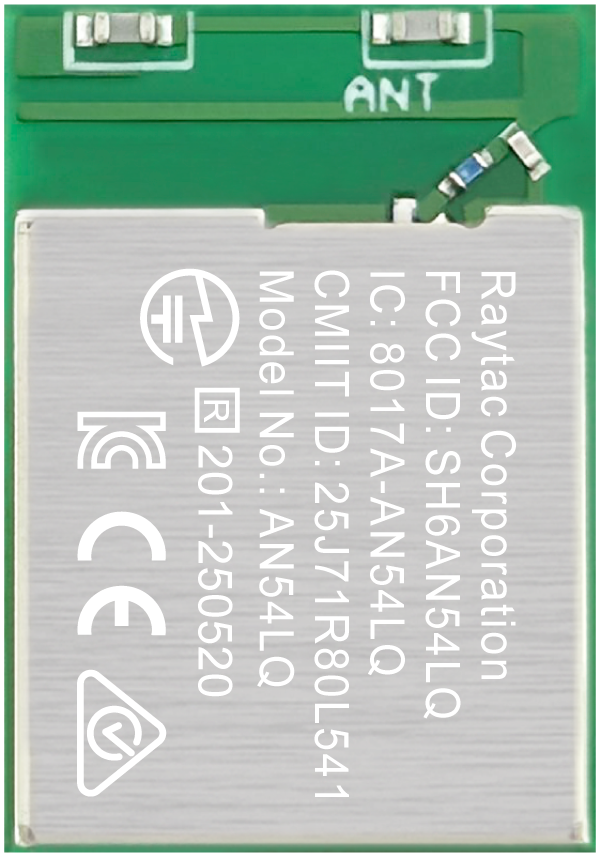

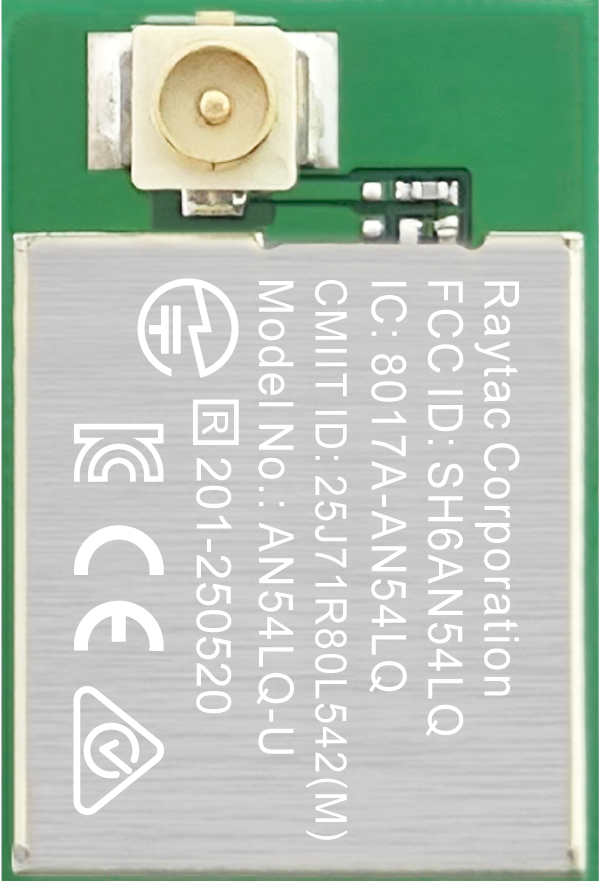

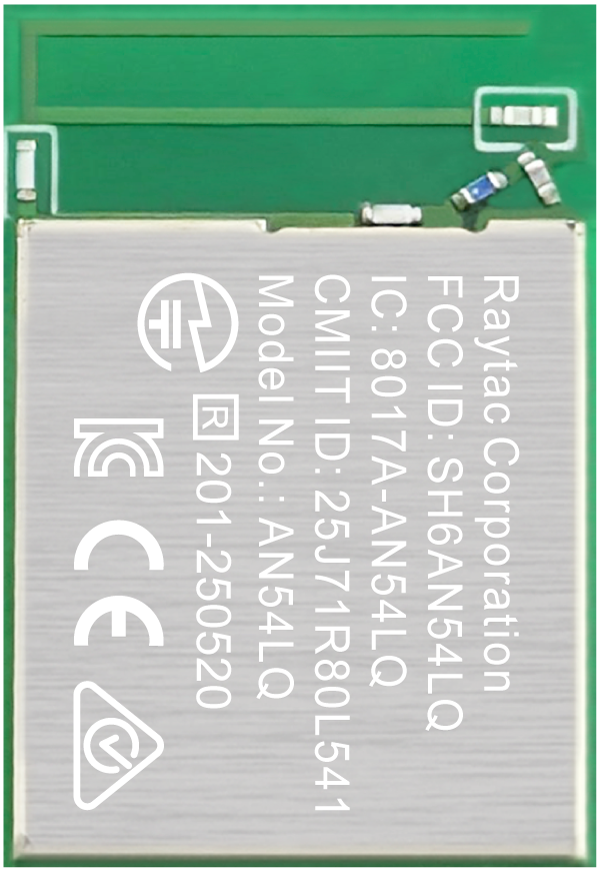

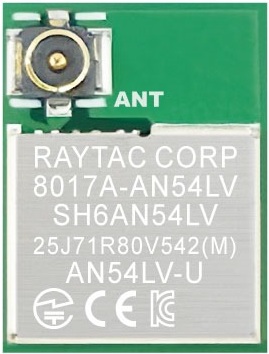

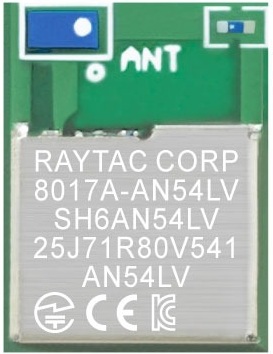

nRF54L15 1MB 256KB -40～105℃ 'TBD レイタックモジュール型番 AN54L15Q-P AN54L15Q AN54L15Q-U
写真 - - -
モジュールサイズ 9.5 x 13.7 x 2.1mm 9.5 x 13.7 x 2.1mm 9.5 x 14.0 x 2.1mm
Working Distance(1Mbps) - - -
Working Distance(125kbps) - - -
nRF5340 1MB
+
256KB		 512KB
+
64KB		 -40～105℃ 48 レイタックモジュール型番 MDBT53-P1M MDBT53-1M MDBT53-U1M
写真 MDBT53-P1M(T219) MDBT53-P1M(B233) MDBT53-1M(T450) MDBT53-U1M(T459)
MDBT53-P1M(B233) MDBT53-1M(T450) MDBT53-U1M(T459)
モジュールサイズ 9.3 x 14.3 x 1.6 9.3 x 14.3 x 1.9 9.3 x 14.3 x 2.05
Working Distance(1Mbps) 180m 200m -
Working Distance(125kbps) 210m 240m -
1MB
+
256KB		 512KB
+
64KB		 -40～105℃ 25 レイタックモジュール型番 MDBT53V-P1M MDBT53V-1M -
写真 MDBT53V-P1M(T461) MDBT53-P1M(B489) MDBT53V-1M(T465) MDBT53-P1M(B491) -
MDBT53V-P1M(T461) MDBT53V-P1M(B489) MDBT53V-1M(T465) MDBT53V-1M(B491) -
モジュールサイズ 7.8 x 12.4 x 1.6 7.8 x 12.4 x 1.85 -
Working Distance(1Mbps) 200m 200m -
Working Distance(125kbps) 240m 240m -
nRF52840 1MB 256KB -40～85℃ 48 レイタックモジュール型番 MDBT50Q-P1MV2 MDBT50Q-1MV2 MDBT50Q-U1MV2
写真 MDBT50Q-P512K(T183) MDBT50Q-P512K(B185) MDBT50Q-512K(T187) MDBT50Q-512K(B189) MDBT50Q-U512K(T193) MDBT50Q-U512K(B195)
MDBT50Q-P512K(T183) MDBT50Q-P512K(B185) MDBT50Q-512K(T187) MDBT50Q-512K(B189) MDBT50Q-U512K(T193) MDBT50Q-U512K(B195)
モジュールサイズ 10.5 x 15.5 x 2.0 10.5 x 15.5 x 2.2 10.5 x 15.5 x 2.05
Working Distance(1Mbps) 250m 300m -
Working Distance(125kbps) 450m 550m -
nRF52833 512KB 128KB -40～105℃ 18 レイタックモジュール型番 MDBT50-P512K MDBT50-512K -
写真 MDBT50-P512K(T197) MDBT50-P512K(B210) MDBT50-512K(T203) MDBT50-512K(B205) -
MDBT50-P512K(T197) MDBT50-P512K(B210) MDBT50-512K(T203) MDBT50-512K(B205) -
モジュールサイズ 8.4 x 13.2 x 2.1 8.4 x 13.2 x 2.1 -
Working Distance(1Mbps) 270m 270m -
Working Distance(125kbps) 500m 500m -
nRF52832 512KB 64KB -40 ～ 85 ℃ 32 レイタックモジュール型番 MDBT42Q-P512KV2 MDBT42Q-512KV2 MDBT42Q-U512KV2
写真 MDBT42Q-P512KV2(T135) MDBT42Q-P512KV2(B137) MDBT42Q-512KV2(T139) MDBT42Q-512KV2(B141) MDBT42Q-U512KV2(T143) MDBT42Q-U512KV2(B145)
MDBT42Q-P512KV2(T135) MDBT42Q-P512KV2(B137) MDBT42Q-512KV2(T139) MDBT42Q-512KV2(B141) MDBT42Q-U512KV2(T143) MDBT42Q-U512KV2(B145)
モジュールサイズ 10 x 16 x 2.2 10 x 16 x 2.2 10 x 16 x 2.2
Working Distance(1Mbps) 60m 80m -
512KB 64KB -40 ～ 85 ℃ 32 レイタックモジュール型番 MDBT42-P512KV2 MDBT42-512KV2 -
写真 MDBT42-P512KV2(T125) MDBT42-P512KV2(B127) MDBT42-512KV2(T129) MDBT42-512KV2(B131) -
MDBT42-P512KV2(T125) MDBT42-P512KV2(B127) MDBT42-512KV2(T129) MDBT42-512KV2(B131) -
モジュールサイズ 8.8 x 13.8 x 1.8 8.8 x 13.8 x 1.8 -
Working Distance(1Mbps) 60m 80m -
512KB 64KB -40 ～ 85 ℃ 20 レイタックモジュール型番 MDBT42V-P512KV2 MDBT42V-512KV2 -
写真 MDBT42V-P512KV2(T436) MDBT42V-P512KV2(B467) MDBT42V-512KV2(T440) MDBT42V-512KV2(B471a) -
MDBT42V-P512KV2(T436) MDBT42V-P512KV2(B467) MDBT42V-512KV2(T440) MDBT42V-512KV2(B471a) -
モジュールサイズ 6.4 x 8.4 x 1.5 6.4 x 8.4 x 1.5 -
Working Distance(1Mbps) 60m 80m -
nRF52820 256KB 32KB -40 ～ 105 ℃ 18 レイタックモジュール型番 MDBT50-P256R MDBT50-256R -
写真 MDBT42V-P512KV2(T436) MDBT42V-P512KV2(B467) MDBT42V-512KV2(T440) MDBT42V-512KV2(B471a) -
MDBT42V-P512KV2(T436) MDBT42V-P512KV2(B467) MDBT42V-512KV2(T440) MDBT42V-512KV2(B471a) -
モジュールサイズ 6.4 x 8.4 x 1.5 6.4 x 8.4 x 1.5 -
Working Distance(1Mbps) 270m 270m -
Working Distance(125kbps) 500m 500m -
nRF52811 192KB 24KB -40 ～ 85 ℃ 32 レイタックモジュール型番 MDBT42Q-P192KL MDBT42Q-192KL -
写真 MDBT42Q-P192KL(T157) MDBT42Q-P192KL(B159) MDBT42Q-192KL(T161) MDBT42Q-192KL(B165) -
MDBT42Q-P192KL(T157) MDBT42Q-P192KL(B159) MDBT42Q-192KL(T161) MDBT42Q-192KL(B165) -
モジュールサイズ 10 x 16 x 2.2 10 x 16 x 2.2 -
Working Distance(1Mbps) 60m 80m -
nRF52810 192KB 24KB -40 ～ 85 ℃ 32 レイタックモジュール型番 MDBT42Q-P192KV2 MDBT42Q-192KV2 -
写真 MDBT42Q-P192KV2(T147) MDBT42Q-P192KV2(B151) MDBT42Q-192KV2(T153) MDBT42Q-192KV2(B155) -
MDBT42Q-P192KL(T157) MDBT42Q-P192KL(B159) MDBT42Q-192KL(T161) MDBT42Q-192KL(B165) -
モジュールサイズ 10 x 16 x 2.2 10 x 16 x 2.2 -
Working Distance(1Mbps) 60m 80m -
nRF52805 192KB 24KB -40 ～ 85 ℃ 10 レイタックモジュール型番 MDBT42TV-P192K MDBT42TV-192K -
写真 MDBT42TV-P192K(T446) MDBT42TV-P192K(B479) MDBT42TV-192K(T448) MDBT42TV-192K(B481) -
MDBT42TV-P192K(T446) MDBT42TV-P192K(B479) MDBT42TV-192K(T448) MDBT42TV-192K(B481) -
モジュールサイズ 5.8 x 8.3 x 1.3 5.8 x 8.3 x 1.3 -
Working Distance(1Mbps) 60m 80m -
nRF52805 192KB 24KB -40 ～ 85 ℃ 10 レイタックモジュール型番 MDBT42T-P192K MDBT42T-192K -
写真 MDBT42T-P192K(T442) MDBT42T-P192K(B473) MDBT42T-192K(T444) MDBT42T-192K(B475) -
MDBT42T-P192K(T442) MDBT42T-P192K(B473) MDBT42T-192K(T444) MDBT42T-192K(B475) -
モジュールサイズ 7.2 x 11.2 x 1.8 7.2 x 11.2 x 1.8 -
Working Distance(1Mbps) 60m 80m -
nRF7002 wifi module レイタックモジュール型番 AN7002-P AN7002 AN7002-U
写真 - - -
- - -
モジュールサイズ 9.4 x 15.4 x 2.2 9.4 x 15.4 x 2.2 9.4 x 14 x 2.2

▼ レイタックモジュール USBドングルタイプ(ブランクモジュール)

USBドングルタイプのブランクモジュールです。
書き込み端子はPADのみですので、量産時にはRaytacによる書き込み後の納品を推奨します。
MDBT50Q-CX-40にはあらかじめbootloaderが搭載されている為、nordicのdfuにてFWの書き込みが可能です。

nRF52840 1MB 256KB -40～85℃ 48 レイタックモジュール型番 MDBT50Q-RX MDBT50Q-CX-40
写真 MDBT50Q-RX MDBT50Q-CX-40
USB Type-A Type-C
モジュールサイズ 43.1 x 18 x 9.3 26.2 x 15.1 x 6.8
Working Distance(1Mbps) 250m 250m

▼ ATコマンドタイプのモジュール

RaytacにはすでにFWが搭載されたATコマンドタイプのBLEモジュールを用意しております。本製品を使用することにより、Raytacモジュールのソフトウェア開発を行うことなく、BLE通信を実現できます。ハードウェアとしては上記ブランクタイプのモジュールと同じです。下記３タイプのモジュールを用意しております。

  •  Slave / peripheralタイプ
  •  Master / Centralタイプ(USBドングルの形状の製品もあります。)
  •  Master + Slave / Central + Peripheralの機能を切り替えて使用できるタイプ

実際の使用法については、「ATコマンドタイプモジュールの使用方法」および各モジュールのデータシートを参照ください。

( Slave / peripheral )

モジュール型番 MDBT42V-PAT MDBT42V-PAT MDBT42V-AT MDBT42TV-PAT MDBT42TV–AT MDBT42T-AT MDBT42Q-PAT2 MDBT42Q-AT2 MDBT42Q–PATL2 MDBT42Q–ATL2
アンテナ PCB chip PCB chip PCB chip PCB chip PCB chip
SOC nRF52832 nRF52805 nRF52810 nRF52811
size 8.4x6.4x1.50mm 8.4x6.4x1,75mm 8.3x5.8x1.3mm 11.2x7.2x1.8mm 11.2x7.2x2.05mm 16x10x2.2mm 16x10x2.2mm
Working Distance(1Mbps) 60m 80m 60m 80m 60m 80m 60m 80m 60m 80m
TX power Max 4dBm
Long range No
UART Baud rate max 460800
Programmable GPIO 4ch - - 8ch

( Master / Central )

モジュール型番 MDBT42Q-PATM MDBT50Q-ATMS MDBT50Q-UATMS
アンテナ PCB chip PCB
SOC nRF52832 nRF52840
size 16x10x2.2 mm 43.1x18x9.3 mm
Working Distance(1Mbps) 60m 80m 250m
TX power max 4dBm max 8dBm
Long range No Yes
UART Baud rate max 460800 USB only
Programmable GPIO - - -

( Master + Slave / Central + Peripheral 切り替え可能 )

モジュール型番 MDBT50Q-PATMS MDBT50Q-ATMS MDBT50Q-UATMS
アンテナ PCB chip 外部アンテナ
SOC nRF52833
size 16x10x2.2 mm
Working Distance(1Mbps) 250m 300m -
Working Distance(125kbps) 450m 550m -
TX power max 8dBm
Long range Yes
UART Baud rate max 921600
Programmable GPIO -

▼ 評価ボード

FWを書き込む際には別途プログラマもしくはNordicの評価ボードが必要です。
実際の使用法については、「ブランクモジュールの開発の流れ」を参照ください。
評価ボードの回路図は、レイタック社の各評価ボードのWebページに掲載されております。

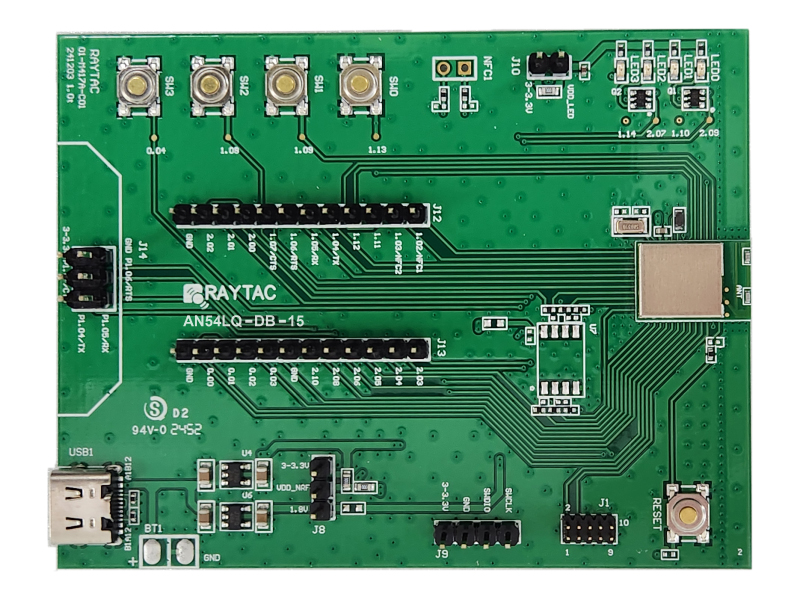

ブランクモジュールの評価ボード

評価ボード型番 MDBT53-DB-40 MDBT53V-DB-40 MDBT50Q-DB-40 MDBT50-DB-33 MDBT50Q-DB-33 MDBT42Q-DB-32 MDBT50-DB-20 MDBT42T-DB-05 MDBT42TV-DB-05
モジュール型番 MDBT53-1M MDBT53V-1M MDBT50Q-1MV2 MDBT50-512K MDBT50Q-512K MDBT42Q-512KV2 MDBT50-256R MDBT42T-192K MDBT42TV-192K
SOC nRF5340 nRF5340 nRF52840 nRF52833 nRF52833 nRF52832 nRF52820 nRF52805 nRF52805
写真 MDBT53-DB-40 MDBT53V-DB-40 MDBT50Q-DB-40(T372) MDBT50-DB-33(T392) MDBT50Q-DB-33(T366) MDBT42Q-DB-32(T418a) MDBT50-DB-20(T386) MDBT42T-DB-05(T396ay) MDBT42TV-DB-05(T410ay)

ATコマンドタイプの評価ボード

評価ボード型番 MDBT42TV-AT-UART-S MDBT42T-AT-UART-S MDBT42Q-AT2-UART-S MDBT42Q-AT-UART-M MDBT50Q-DB-ATMS
モジュール型番 MDBT42TV-AT MDBT42T-AT MDBT42Q-AT2 MDBT42Q-ATM MDBT50Q-ATMS
SOC nRF52805 nRF52805 nRF52832 nRF52832 nRF52833
写真 MDBT42TV-AT-UART-S(T410ay) MDBT42T-AT-UART-S(T396ay) MDBT42Q-AT-UART-S(T418ay) MDBT42Q-AT-UART-M(T418aay) MDBT50Q-DB-ATMS(T380ay)
