ZENIC社のForte Visionは、逆行、低照度、霧等々、理想的ではない外光条件で撮影された映像のコントラストをリアルタイムに改善するFGPA用IPです。 |
|
昨今、監視カメラや車載カメラ、ドアホン等々ビデオカメラの応用フィールドは広がる一方です。しかし、きれいな映像を撮影するのに必須条件である外光環境は必ずしも理想的とはいえないケースが多いと思います。
高価な高感度カメラや、モノクロ画像になってしまう赤外線カメラを使用することなく、低照度や逆光、霧、ノイズで見えにくい映像をリアルタイムに改善することのできるZENIC社FPGA用IP 『Forte Vision』をご紹介いたします。 |
 |
■コントラスト改善
低照度、逆光、霧など理想的ではない環境条件下で視認性の低下した映像のコントラストをリアルタイムに改善します。環境条件が変動しても、パラメータの設定変更等は必要ありません。
■暗電流ノイズ除去
低照度時にイメージセンサから発生する暗電流や熱雑音によるガウス性ノイズを除去します。物体の輪郭線等のエッジ情報は出来る限り保存し、平坦部のノイズのみをフィルタリングします。
■超解像（開発予定）
輪郭線部のジャギーやボケの発生を抑えながら、画像を拡大します。フレーム内で処理を完結しますので、動きの激しい画像でも副作用が発生しません。
|
|
|
| コントラスト改善IP |
各種外光条件（逆光、低照度、霧）に対して、設定変更不要（レジスタ操作不要）。日中の順光時を含めたあらゆる画像に自動で対応します。
画像入出力の仕様は標準的なRGB24bit。新規設計でも、既存回路に追加組込する場合でも、取扱が容易です。
対応解像度はNTSCからXGAまで（ご発注時に使用される画像サイズをご指定ください）。なお、インターレース画像でもフレーム化する必要はなく、フィールド単位でそのまま処理可能です。
製品の特長をイメージしていただき易いサンプルムービーがZENICホームページにございます。 |
 |
≪コントラスト改善IPシリーズ仕様一覧≫
| 型番 |
ZIPF001 |
ZIPF002 |
ZIPF001 |
ZIPF012 |
| 画像クロック周波数（Max） |
65MHz |
75MHz |
65MHz |
75MHz |
| 処理画像サイズ |
NTSC~XGA |
Full HD (1080i) |
NTSC~XGA |
Full HD (1080i)
|
| 画像フォーマット |
RGB24bit |
| フレーム遅延 |
０フレーム |
| ホストインタフェース |
無し |
| LE数 *1 |
22,000LE |
22,000LE |
9,000LE |
9,000LE |
| 内部メモリ *1 |
240kbit |
460kbit |
240kbit |
460kbit |
| 外部メモリ |
不要 |
| 処理強度調整機能 |
あり |
なし |
*1 CycloneIV実装例の参考値です（保障値ではありません）。 |
|
| ガウス性ノイズフィルタIP |
|
＜1.機能＞

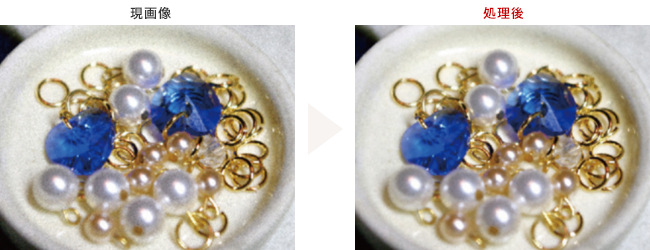

暗電流や熱雑音によるガウス性ノイズを効果的に低減。コントラスト改善IPと組み合わせることで低照度画像をノイズの影響を抑えつつ鮮明化。
＜2.特長＞
画像中の物体の輪郭やエッジ情報は最大限保存し、ボケやにじみの発生を抑制。
外部ホストによるレジスタ設定等不要。
＜3.FPGA実装例＞
Altera社製 Cycloneシリーズ Stratixシリーズ
Xilinx社製 Spartanシリーズ Virtexシリーズ
|
| 型番 | ZIPF031 |
|---|
| 画像クロック周波数(Max) | 75MHz |
|---|
| 処理画像サイズ | NTSC～XGA/Full HD(1080i) |
|---|
| 画像フォーマット | RGB24bit |
|---|
| フレーム遅延 | 0フレーム |
|---|
| ホストインタフェース | 無し |
|---|
| LE数 *1 | 18,000LE + 150DSP |
| 31,000LE31,000LE (FPGA内臓DSP未使用時) |
| 内部メモリ *1 | 260kbit |
|---|
| 外部メモリ | 不要 |
|---|
|
 |
| |
