ATOS ScanBoxについて
ATOS Scan Box - 測定から検査まで ATOSの自動化ソリューション

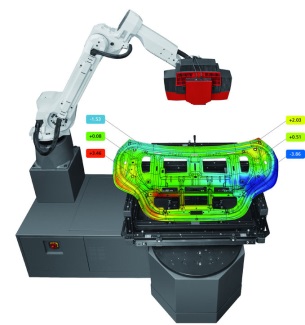

ATOS ScanBoxは生産と製造プロセスにおける効率的な品質管理のために、GOM社が開発した自動光学式3次元測定装置です。小さな部品から自動車ボディの大きさまで、さまざまな測定物のサイズとアプリケーションに対応できる9種類の製品モデルがあります。

ATOS 3Dスキャナ

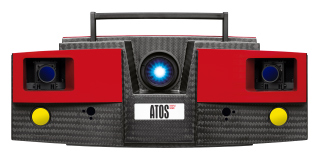

ATOS ScanBoxでコアとなるのは、ATOS 3Dスキャナです。ATOSセンサは1回の測定で最大1600万の測定ポイントをわずか1~2秒以内でそれぞれの3次元座標を取得します。測定データは非常に詳細な再現性で形状化されるため、非常に小さな対象物の特徴形状も測定することが可能です。

全て一社で供給される完全なソリューション
ATOS ScanBoxはGOM社からハードウェアのみならず、ソフトウェアも共に供給されます。ATOS Professionalソフトウェアに追加するVirtual Measuring Room (VMR)ソフトウェアモジュールによって、 実機を動かす前に、全てのロボットの動きがVMR内でシミュレーションされ、安全性が確認されます。 3Dデータを取得後には、ソフトウェアは測定対象物表面のポリゴンメッシュを生成します。 測定データは設計データと比較され、レポート上に表示がされます。
品質標準化
ATOS ScanBoxはEU機械指令に適合している標準化された測定装置で、既に数多くのアプリケーションで使用されています。それぞれカスタム化された他システムと比べて、お客様にはコスト、性能、納期の面においてもリスクはありません。発注前に装置能力を確認するために同様に設計されたATOS ScanBoxにてテスト測定することも可能です。
ATOS ScanBoxは在庫管理されており、短期間での供給も可能です。全体の動作は精密な機械構造ではなく、強固な自動化部品で構成されているため、過酷な測定環境下でも影響を受けずに完全な正確さを保持します。
ATOS ScanBoxは在庫管理されており、短期間での供給も可能です。全体の動作は精密な機械構造ではなく、強固な自動化部品で構成されているため、過酷な測定環境下でも影響を受けずに完全な正確さを保持します。
省スペース
全てのScanBoxモデルはコンパクトなデザインが特徴です。ATOS ScanBox 4105、5108、5120は工場のフロアへのアンカー工事や測定用定盤は不要です。接続可能な電源がある場所への移設も短期間で行えます。

操作の簡易性

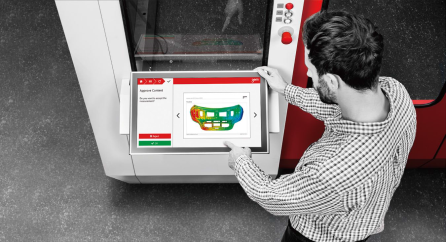

KioskインターフェースはATOS ScanBoxの簡易操作を可能とするユーザインターフェースです。ソフトウェアはプロセス全体を管理、測定、検査のワークフローを自動的に実行します。人的な作業を減らして、高精度なデータ品質を保証します。(測定パラメータ、データ、操作システムの保護)
高速測定
従来の接触式三次元測定器と比べて、ATOS ScanBoxは測定時間、検査時間を1/2以上削減することが可能です。

新製品-シリーズ7&シリーズ8
インテリア・エクステリアも一度に自動測定・検査
ATOS ScanBoxの最新シリーズでは、自動車ホワイトボディクラスの大きさにも対応し、インテリア・エクステリアも一度に自動測定・検査することが可能です。
- 最大 幅6メートル・高さ2.5メートルまで測定対応
- 6+2軸ロボットと走行レール
- 回転テーブル追加オプション
ATOS ScanBoxラインナップ表
シリーズ4
ATOS ScanBox 4105 | |
---|---|
![]() |
|
装置寸法 | 1600 × 1200 × 2100 mm |
電源容量 | 標準, 100 - 240 V (一相, 16 A) |
最大測定物 -サイズ- | Ø 500 mmまで |
最大測定物 -重量- | 100 kgまで |
自動軸数 | 7 |
搬入口 | スライドドア(安全ロック付) |
開口部 | 685 mm |
アンカー | 不要(キャスター付) |
ローディング方法 | 手動 or クレーン |
シリーズ5
ATOS ScanBox 5108 | ATOS ScanBox 5120 | |
---|---|---|
![]() |
![]() |
|
装置寸法 | 2000 × 2550 × 2700 mm | 3300 × 3300 × 2700 mm |
電源容量 | 200 – 500 V (三相, 16 A) | 200 – 500 V (三相, 16 A) |
最大測定物 -サイズ- | Ø 800 mm まで | Ø 2000 mmまで |
最大測定物 -重量- | 300 kgまで | 500 kgまで |
自動軸数 | 7 | 7 |
搬入口 | スライドドア(安全ロック付) | スライドドア(安全ロック付) |
開口部 | 800 mm | 1400 mm |
アンカー | 不要 | 不要 |
ローディング方法 | 手動 | 手動、カート、パレットトラック |
シリーズ6
ATOS ScanBox 6130 | |
---|---|
![]() |
|
装置寸法 | 4250 × 4250 × 2700 mm |
電源容量 | 200 – 500 V (三相, 16 A) |
最大測定物 -サイズ- | Ø 3000 mmまで |
最大測定物 -重量- | 2000 kgまで |
自動軸数 | 7 |
搬入口 | 安全センサ |
開口部 | 3100 mm |
アンカー | 必要 |
ローディング方法 | 手動、搬入カート、パレットトラック、クレーン、フォークリフト |

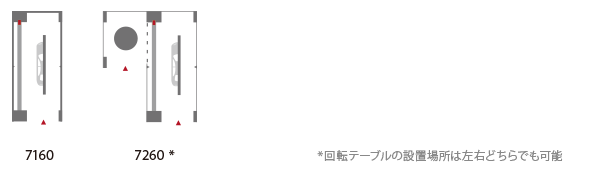

シリーズ7
ATOS ScanBox 7160 | ATOS ScanBox 7260 | |
---|---|---|
![]() |
![]() |
|
装置寸法 | 4750 x 10150 x 3900 mm | 8750 x 10150 x 3900 mm |
電源容量 | 200 – 500 V (3相, 32 A) | 200 – 500 V (3相, 32 A) |
最大測定物 -サイズ- | 6000 x 1250 mm | 6000 x 1250 mm
回転テーブルエリア:Ø 3000 mm |
最大測定物 -重量- | 制限なし | 制限なし
回転テーブルエリア:2000 kg |
自動軸数 | 8 | 9 |
搬入口 | ライトカーテン | ライトカーテン |
開口部 | 3050 mm | 3050 mm
回転テーブルエリア:3400 mm |
アンカー | 必要 | 必要 |
ローディング方法 | 手動、搬入カート、パレットトラック、クレーン、フォークリフト、無人搬送システム |

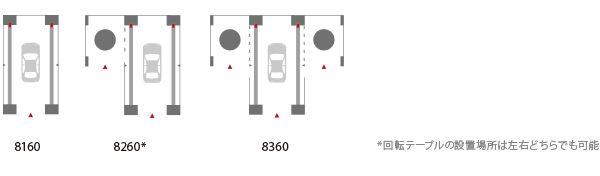

シリーズ8
ATOS ScanBox 8160 | ATOS ScanBox 8260 | ATOS ScanBox 8360 | |
---|---|---|---|
![]() |
![]() |
![]() |
|
装置寸法 | 5750 x 10150 x 3900 mm | 9750 x 10150 x 3900 mm | 13750 x 10150 x 3900 mm |
電源容量 | 2x 200 – 500 V (3相, 32 A) | 2x 200 – 500 V (3相, 32 A) | 2x 200 – 500 V (3相, 32 A) |
最大測定物 -サイズ- | 6000 x 2500 mm | 6000 x 2500 mm
回転テーブルエリア Ø 3000 mm |
6000 x 2500 mm
回転テーブルエリア Ø 3000 mm |
最大測定物 -重量- | 制限なし | 制限なし
回転テーブルエリア:2000 kg |
制限なし
回転テーブルエリア:2000 kg |
自動軸数 | 16 | 17 | 18 |
搬入口 | ライトカーテン | ライトカーテン | ライトカーテン |
開口部 | 3050 mm | 3050 mm
回転テーブルエリア:3400 mm |
3050 mm
回転テーブルエリア:3400 mm |
アンカー | 要 | 要 | 要 |
ローディング方法 | 手動、搬入カート、パレットトラック、クレーン、フォークリフト、無人搬送システム |
