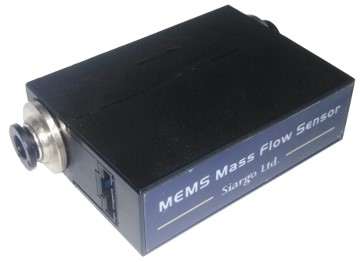

エアーサンプラ、粒子カウンタ、濃度センサ、環境測定器および人工呼吸等に使用出来るフローセンサです。FS4003は0～2L/min から0～5L/min 、FS4008は0～10L/min から0～50L/minのフローレート計測が可能です。最大フローレートはアプリケーションにより感度が最適になるようにご要望により設定し出荷されます。出力はRS232/RS485デジタル及び0.5～4.5Vリニアアナログ電圧です。継ぎ手部分は交換可能です。

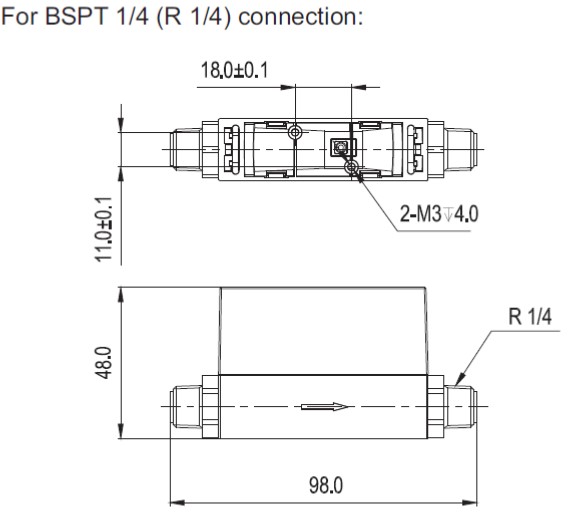

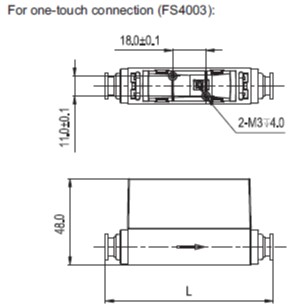

外形寸法
FS4003/4008シリーズ 仕様
| FS4003 | FS4008 | 単位 | |
|---|---|---|---|
| フローレンジ | 0～2、3、4、5 | 0～10、20、30、40、50 | SLPM |
| ターンダウン比 | > 100:1 | ||
| 精度 | ±(1.5 + 0.2FS) | % | |
| 再現性 | ± 0.25 | %(読取) | |
| ヌルシフト | ± 30 | mV | |
| 出力シフト | ± 0.2 | %/℃ | |
| 応答時間 | 65（デフォルト、4, 8, 16, 33, 131選択可能） | ms | |
| 出力 | リニア：アナログ 0.5～4.5Vdc / デジタル RS232又はRS485 | ||
| 最大圧力損失 | < 100 | < 600 | Pa |
| 最大動作圧力 | 0.5 | MPa | |
| 電源 | 8～24Vdc、50mA | ||
| 動作電流 | 16標準、RS232 / RS485 非接続 | mA | |
| 18標準、RS232/RS485でPCと通信 | |||
| 消費電力 | < 200 | mW | |
| アナログ出力負荷 | ソーシング：14 | mA | |
| シンキング：11 | |||
| 動作温度 | -10～+55 | ℃ | |
| 継手 | BSPT 1/4 (R 1/4)、4mm / 6mm / 8mm ワンタッチ | BSPT 1/4 (R 1/4) | |
| DN | 3 | 8 | mm |
| ピン出力 | 5ピン、NS-TECH CD R-5 | ||
| パッケージ素材 | ポリカーボネート | ||
| 重量 | 50（BSPT 1/4（R 1/4）継手） | g | |
| 69（O4、O8継手）、66（O6継手） | |||
| 保存動作 | -20～+65 | ℃ | |
| 湿度 | < 95 %RH （凍結、結露がないこと） | ||
