人工呼吸器やCPAPの様な医療アプリケーションのために設計されています。マスフローだけでなく、圧力、温度及び湿度センサをパッケージ中に組み込んだ製品も用意されています。0～250L/min及び0～300L/minの単方向及び双方向のマスフローが計測できます。出力はRS232、I2Cデジタル及び0～5Vリニアアナログ電圧です。 ISO-22mm コネクタにより医療機器に簡単に接続できます。

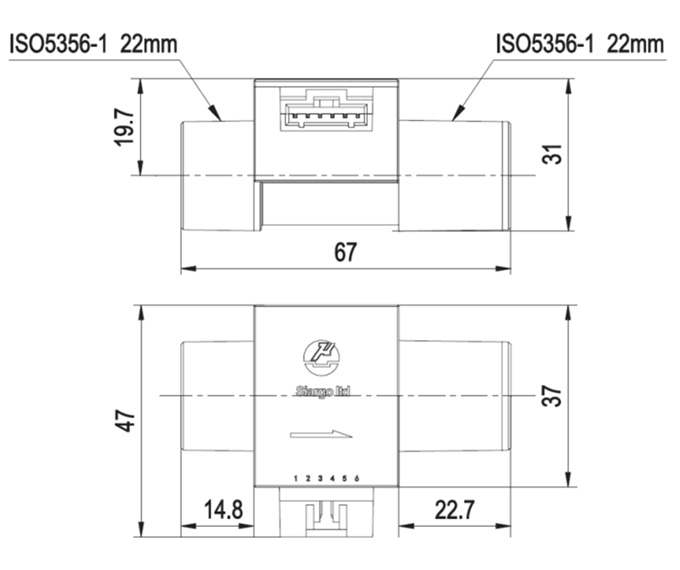

外形寸法
FS6122シリーズ 仕様
特に注記が無い場合は、すべてのデータは次のキャリブレーション条件を適用：エアー、20℃、101.325kPa絶対圧力、横置き。
| 値 | 単位 | ||
|---|---|---|---|
| フローセンサ | フローレンジ | -250～+250 | SLPM |
| 精度 （全誤差範囲） | ± (2.5 + 0.5FS） | % | |
| 出力 | リニア、アナログ / I2C （14ビット） | ||
| アナログ出力2 | 0.5 ～ 4.5 | Vdc | |
| 応答時間 | 1.8 | ms | |
| 圧力センサ | 圧力タイプ | ゲージ | |
| 圧力範囲 | - 5 ～ + 40 / - 5 ～ +100 | cmH2O | |
| 総合精度 | ± 1.0 | %FS | |
| 出力 | リニア、アナログ / I2C （14ビット） | ||
| アナログ出力2 | 0.5 ～ 4.5 | Vdc | |
| 応答時間 | 1.8 | ms | |
| 温度及び 湿度センサ | 温度 | - 10 ～ + 60 | ℃ |
| 精度 | ± 0.5 | % | |
| 湿度 | 0 ～ 100 （凍結及び結露が無い事） | %RH | |
| 精度 | ±2.0 （20 ～ 80 %RH）； ±5.0 max （他のレンジ） | %RH | |
| 分解能 | 0.7 | %RH | |
| 応答時間 （63%） | 5.0 （25 ～ 75 %RH） | sec | |
| 安定性 | 0.5 | ％RH / 年 | |
| その他仕様 | ガスタイプ | エアー | |
| 電源電圧 | 5.0 ± 5% | Vdc | |
| 出力ピン SN6-50 | 6ピン、NS-TECH CD R-6； 0.5m | ||
| 補償温度 | - 5 ～ + 65 | ℃ | |
| 補償温度 | - 400 ～ + 3000 （700 ～ 1060） | m （hPa） | |
| 保存温度 | - 40 ～ + 85 | ℃ | |
| ウオームアップ時間 | < 50 | ms |
＊圧力及び湿度センサはオプションになります。
1. 他のフローレンジも可能です。
2. 負のフルスケールから正のフルスケールに対応する値。
3. 圧力センサの動作圧力を元にした最大圧力。
圧力範囲： -5 ～ +40 cmH2O、耐圧：±30 kPa、破壊圧力： ± 40 kPa
圧力範囲： -5 ～ +100 cmH2O、耐圧：±80 kPa、破壊圧力： ± 100 kPa
