FAS/AFFシリーズの概要

ユニファイドスケールアウトストレージと
業界先進のデータ管理機能で、変化するITニーズに素早く対応します。

特徴

ストレージ専用OS「ONTAP」を搭載した、高機能・高信頼ストレージ
マルチプロトコルに対応したユニファイドストレージ
スケールアウトによる高い拡張性
他NetApp機器やクラウドサービスとの連携も可能

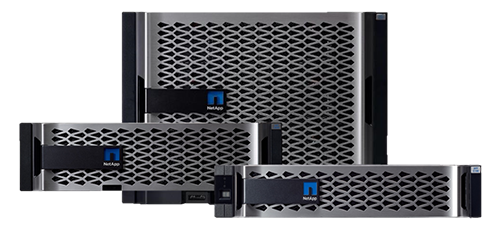

FAS/AFFシリーズ

主なメリット

より多くのワークロードをサポート

業界唯一のユニファイドスケールアウトストレージで、SANとNASのワークロードを同時に実行。
インフラを統合

最大容量57PBの拡張性。FlexArrayを使用すれば既存のストレージを活用可能。
大量のI/Oが発生するアプリケーションを高速化

フラッシュによる高速化で2倍の処理能力を発揮するハイブリッドストレージを実現。
ダウンタイムを解消

99.999%を超える可用性。計画的停止を不要にするノンストップオペレーション機能も実装。
きわめて優れた製品価値

従来モデルの2倍のコストパフォーマンスを提供。
長期的なIT基盤に最適なプラットフォーム

革新的なハードウェア、クラウドとの完全な統合、シェア1位のストレージOSで、将来のニーズに応えるストレージを実現。

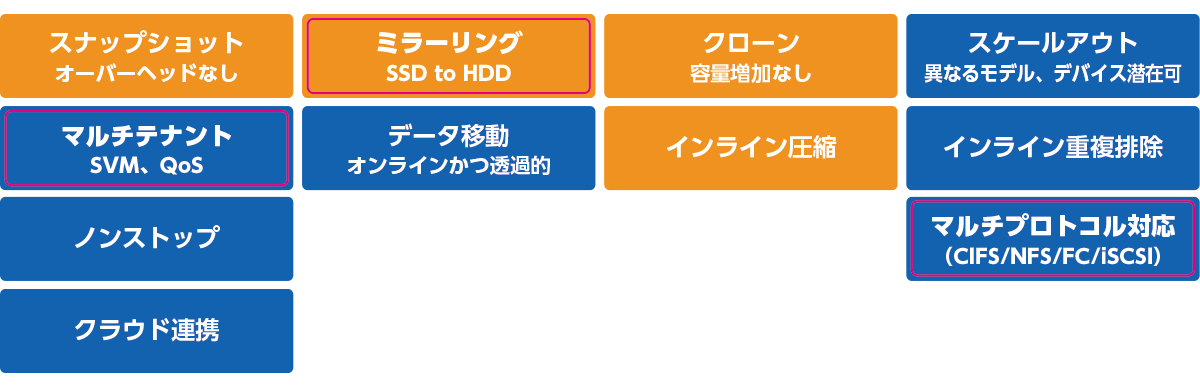

エンタープライズクラスのデータ管理機能

先進的かつ実績あるデータ管理機能を持っており、パフォーマンスに加えてスケールアウト、バックアップ、災害対策、データ移行などストレージの運用課題を解決できる様々な機能が備わっています。サイロ化を回避しつつビジネスニーズの変化に柔軟に対応可能となります。

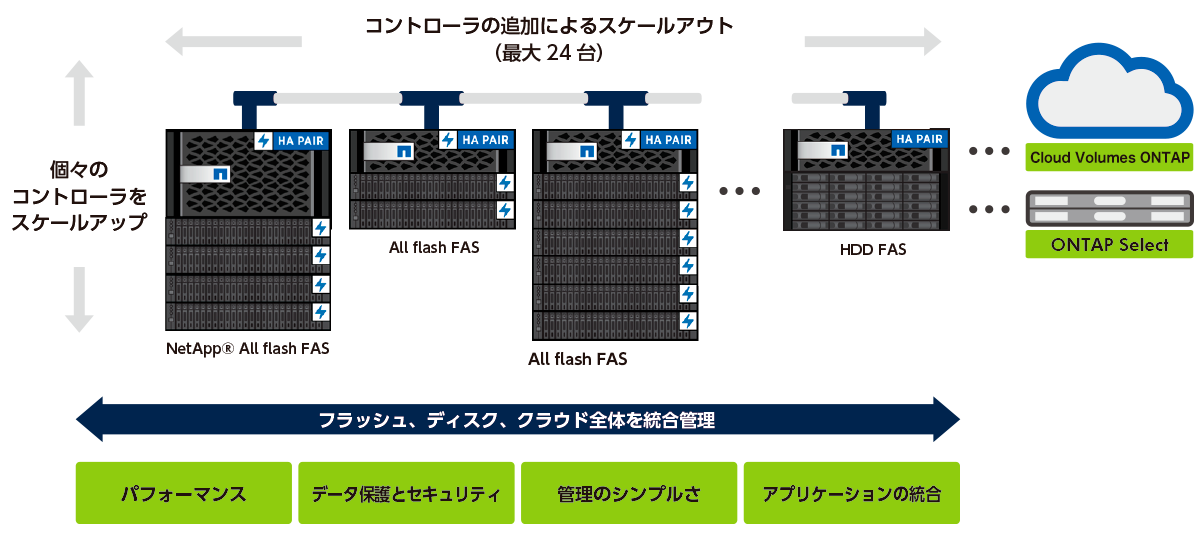

拡張性に優れた高パフォーマンスと容量をSANとNASの両方の環境に提供
フラッシュノードとハイブリッドノードを任意に混在させてスケールアウト可能
HDD構成のFASとの間で動的な資源の再配置が可能、すべてのワークロードに単一のストレージリポジトリを提供
SnapMirrorによるバックアップやBC/DR先はHDDベースのFASを利用、災害対策サイトの構築やクラウド利用などが簡単に構成可能
Software-Defined Storage、クラウド、将来世代のフラッシュの導入も簡単

フラッシュに特化した業界随一のデータ効率化機能

ONTAP and Flash

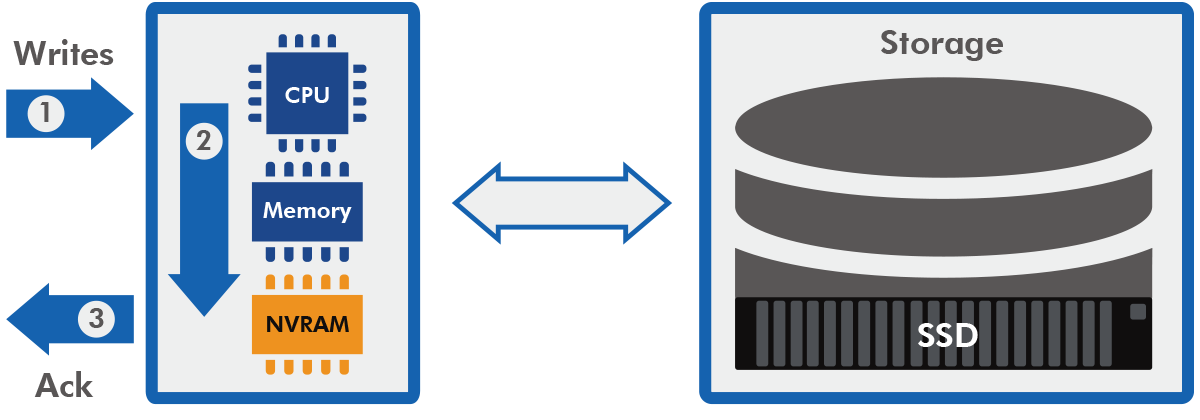

書込み処理の最適化

書込み要求はメモリ、NVRAMで処理され、高速レスポンスを実現
SSDへの書込みによるレイテンシ増大は無し

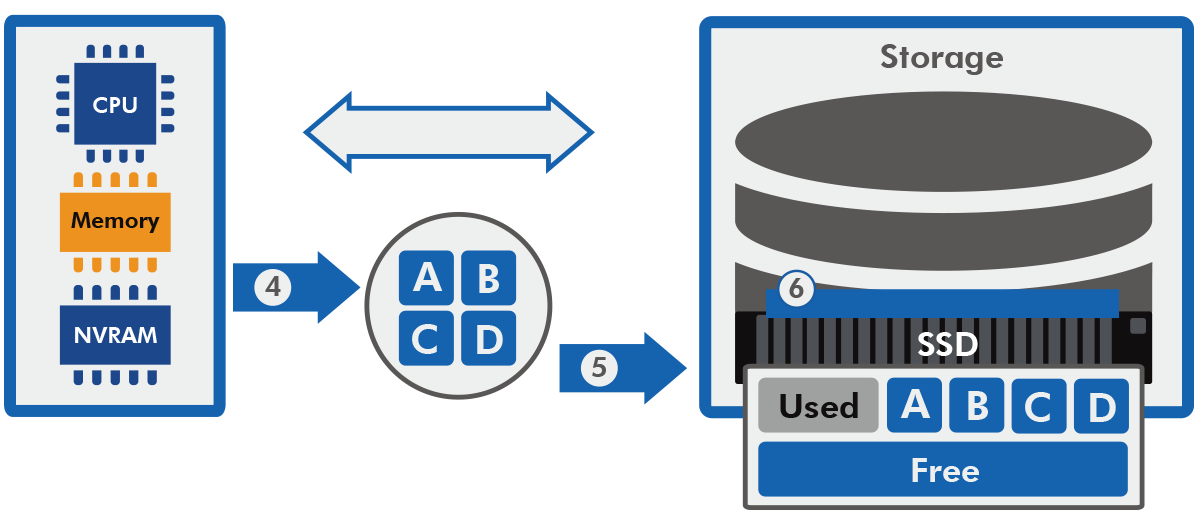

書込みデータはメモリ内で統合した後、SSDへデステージ
WAFLファイルシステムにより、常に新しいブロックを利用(上書きをしない)
性能低下の要因となるWrite Amplificationの低減

用途

汎用ストレージのため、どんな用途にも利用可能です。
代表的な利用用途は以下となります。

統合ファイルサーバ
- マルチテナントとして、異なるIPアドレス・ドメインのファイルサーバを1台に統合可能
- 管理工数やセキュリティリスクの削減
仮想基盤用ストレージ
- 共有ストレージとして利用することで、可用性の高い仮想基盤を構築可能
- NAS構成であれば、既存のシングルホストに簡単に接続可能
バックアップ用ストレージ
- レプリケーション機能と組み合わせることで、2次バックアップとして遠隔地への転送も可能
VDI/仮想デスクトップ
- 仮想デスクトップの導入および管理の複雑さの問題を解決
- NFS、iSCSI、FC　マルチプロトコル対応

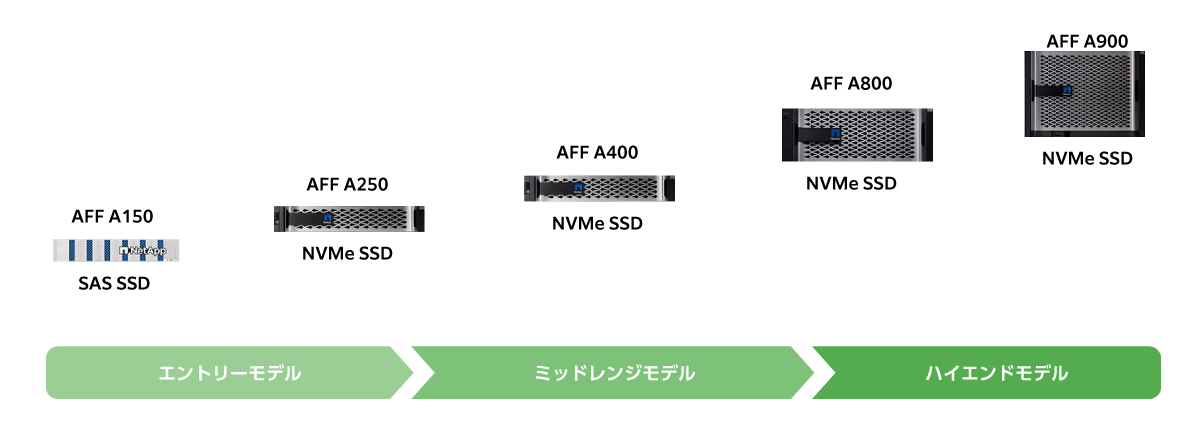

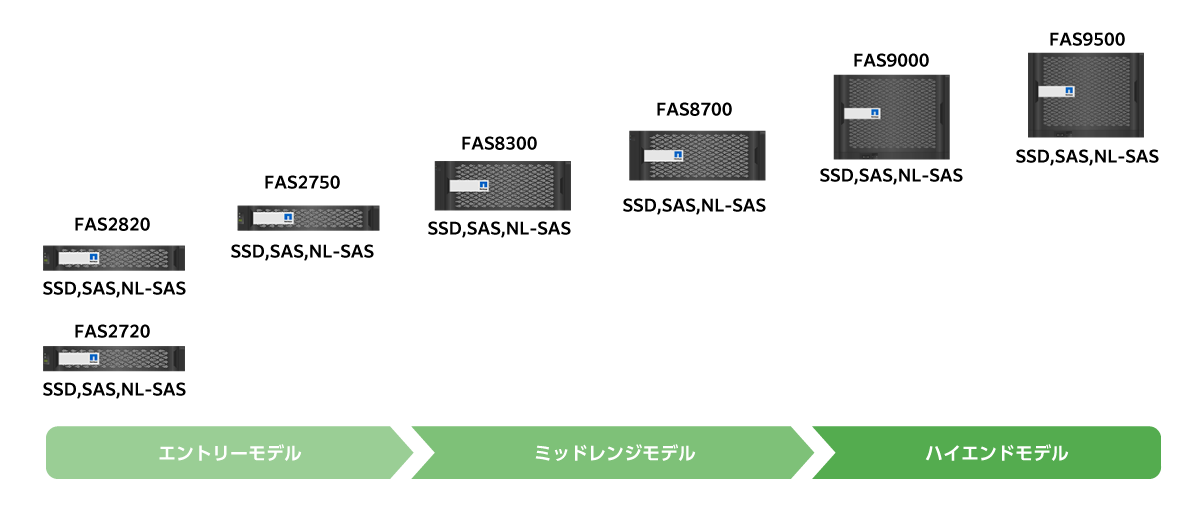

FAS/AFFシリーズのポートフォリオ

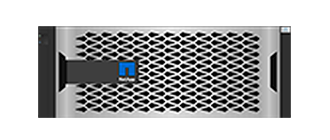

AFF Aシリーズ

ビジネスの成否を握るワークロードに対し、1ミリ秒未満のレイテンシで最高のパフォーマンスを提供

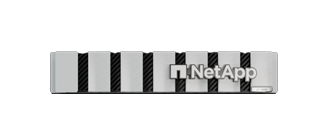

AFF Cシリーズ

フラッシュのパフォーマンス特性を大容量でも発揮し、予算のニーズを満たしながらパフォーマンスを求めるワークロードに対応

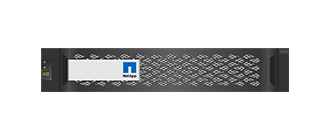

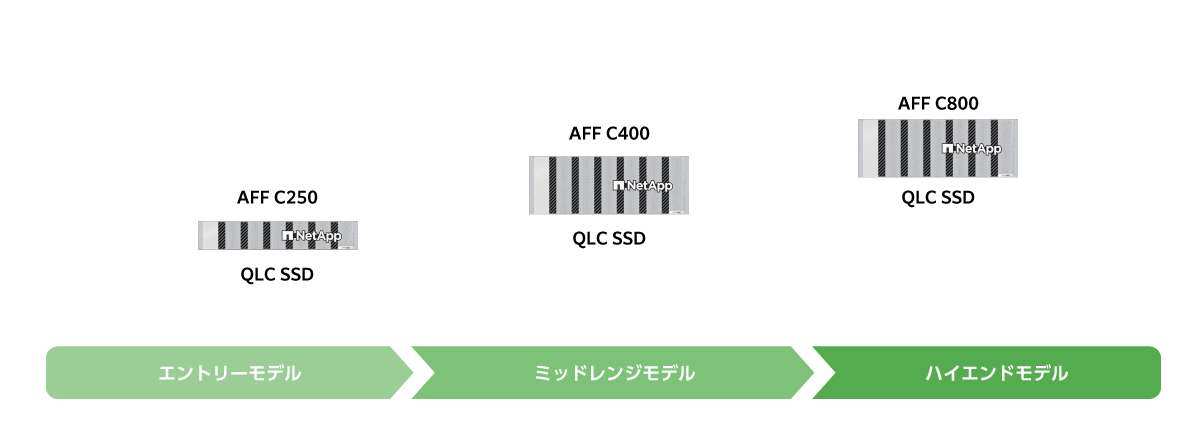

FAS

小容量のワークロードに対応するパフォーマンスと予算のバランス

AFF Aシリーズラインナップ

		AFF A20	AFF A30	AFF A50	AFF A70	AFF A90	AFF A1K
ラックUnit数		2U	2U	2U	4U	4U	2Ux2
最大物理容量		737.28TB	1.10PB	3.30PB	15.5PB	15.5PB	15.5PB
ディスク搭載方式		内蔵/拡張シェルフ					拡張シェルフのみ
NVMe/FC対応		〇	〇	〇	〇	〇	〇
NVMe SSD対応		〇	〇	〇	〇	〇	〇
クラスタ・HA インターコネクト		25GbEx4	100GbEx4	100GbEx4	100GbEx4	100GbEx4	100GbEx4
拡張スロット (クラスタ·HAインターコネクト用含む)		8	8	8	18	18	18
オプションインタフェース（最大）	10GbE	32(※1)	24	24	56	56	56
	10GBase-T	24	24	24	56	56	56
	25GbE	32(※1)	24	24	56	56	56
	40GbE	12	16	16	36(※1)	36(※1)	36(※1)
	100GbE	12	16(※1)	16(※1)	36(※1)	36(※1)	36(※1)
	200GbE	―	―	―	24	24	24
	32Gb FC	24	24	24	―	―	―
	FC 64 Gb、 NVMe/FC 64 Gb	24	24	24	56	56	56
	12Gb SAS	16	16	16	56	56	56
最大NASスケールアウト		6ノード(HAペアx3)	8ノード(HAペアx4)			24ノード(HAペアx12)
対応ONTAP ver.		9.16.1RC1～	9.16.1RC1～	9.16.1RC1～	9.15.1RC1～	9.15.1RC1～	9.15.1RC1～
上記はアレイあたりにおける値 ※1…クラスタ・HA インターコネクト用を含む

AFF Cシリーズラインナップ

	AFF C30	AFF C60	AFF C80
ラックUnit数	2U	2U	4U
最大物理容量	2.2PB	7.3PB	14.7PB
ディスク搭載方式	内蔵／拡張シェルフ	内蔵／拡張シェルフ	内蔵／拡張シェルフ
NVMe/FC対応	○	○	○
NVMe SSD対応	○	○	○
ホスト接続	―	―	―
クラスタ・HAインターコネクト	100GbE×4	100GbE×4	100GbE×4
拡張スロット（クラスタ・HAインターコネクト用含む）	8	8	18
10GbE	24	24	56
10GBase-T	24	24	56
25GbE	24	24	56
40GbE	16	16	36(※)
100GbE	16(※)	16(※)	36(※)
32Gb FC	24	24	―
64Gb FC	24	24	56
最大NASスケールアウト	8ノード（HAペア x 4）	8ノード（HAペア x 4）	24ノード（HAペア x 12）
対応ONTAP ver.	9.16.1 RC1～	9.16.1 RC1～	9.16.1 RC1～
上記は「アレイあたり（デュアルコントローラ）」における値 ※ クラスタ・HAインターコネクト用含む

FASシリーズラインナップ

		FAS2820	FAS2750	FAS50	FAS70	FAS90
ラックUnit数		2U	2U	2U	2Ux2	2Ux2
最大物理容量		1,440TB	1,243TB	10.6PB	14.7PB	14.7PB
ディスク搭載方式		内蔵/拡張シェルフ		拡張シェルフのみ
内蔵ドライブ		NL-SAS/SSD	SAS/SSD	―
オンボード	ホスト接続	10GBase-T x 8 もしくは UTA2ポート x 8		―	―	―
オンボード	シェルフ接続	12Gb SAS x 4		―	―	―
クラスタ・HA インターコネクト		10GbE x 4		100GbE x 4	100GbE x 4	100GbE x 4
拡張スロット (クラスタ・HAインターコネクト/FlashCache含む)		なし		8	18	18
オプションインタフェース（最大）	UTA2	―		―	―	―
	10GbE	―		24	48	48
	10GBase-T	―		24	48	48
	25GbE	―		24	48	48
	40GbE	―		32	24	24
	100GbE	―		32	24	24
	16Gb FC	―		―	―	―
	32Gb FC	―		―	―	―
	64Gb FC	―		24	48	48
	12Gb SAS	―		16	48	48
最大NASスケールアウト		24ノード(HAペア x 12)
対応ONTAP ver.		9.13.1 RC1～	9.4 RC1～	9.16.1 GA～	9.15.1 GA～	9.15.1 GA～
上記はアレイあたりにおける値 ※UTA2ポートは10GbE、16GbFCより選択可能

対応ドライブ/拡張シェルフ一覧

ドライブ

NVMe SSD	SAS SSD	SAS(10kRPM)	NL-SAS(7,2kRPM)
1.9TB	960GB	1.2TB	4TB
3.8TB	3.8TB	1.8TB
7.6TB	7.6TB		10TB
15.3TB	15.3TB		16TB
	30.6TB

拡張シェルフ


	NS224	DS224C	DS212C	DS460C
ファームファクタ	2U	2U	2U	4U
インターフェース	100GbE (RoCE)	12G SAS	12G SAS	12G SAS
ドライブ種別	NVMe SSD	SSD, SAS	NL-SAS (+SSD)	NL-SAS (+SSD)
ドライブ搭載数	24	24	12	60
ONTAPサポート版数	9.6RC2+	9.0RC1+	9.0RC1+	9.1RC2+

ライセンス体系

ライセンスは基本機能のみの「ONTAP Base」と、すべての機能が利用できる「ONTAP One」の2種類のみ
すべてのFASシリーズ、AFF Aシリーズ、AFF Cシリーズに適用可能

	ONTAP One	ONTAP Base
ONTAP OS	〇	〇
Protocols(CIFS,NFS,FC,iSCSI,S3)	〇	〇
Protocols(NVMe-oF)	〇	〇
SnapRestore	〇	〇
FlexClone/FlexCache/FlexGroup	〇	〇
SnapCenter	〇	―
SnapMirror(A/S/BC)	〇	―
SnapMirror Cloudサブスクリプション	〇	―
Encryption(NVE,NAE,TPM等)	〇	〇
Multi-TenantKey Management	〇	―
SnapLock	〇	―
Autonomous Ransomware Protection	〇	―
