ATOS Professional3Dスキャンおよび検査用ソフトウェア

ATOS Professionalはプロセス信頼性のあるソフトウェアソリューション

ATOS 3Dスキャナを制御し、正確な3D表面データを生成し、完全な検査およびレポート機能を1つのソフトウェアパッケージで提供します。ATOS ProfessionalはGOM Inspect Professionalの機能をすべて含んでおり、完全にパラメトリックでトレーサブルな測定および評価用ソフトウェアです。

認定済みの検査ソフトウェア

正確な測定精度を保証するためにGOMのソフトウェアパッケージはPTBとNISTの2つの機関による試験と認定を受けています。検査ソフトウェアの精度は、得られた結果と参照結果を比較することによって確認します。GOMのソフトウェアは測定偏差が最も小さいカテゴリ1に分類されています。

ソフトウェアの特徴

実測値と設計値の比較

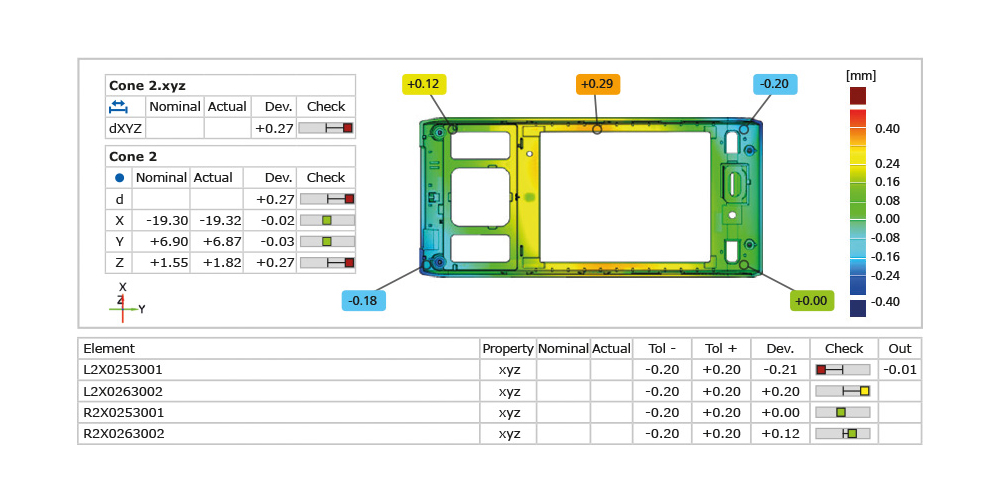

計算されたポリゴンメッシュは自由曲面と幾何形状を表現します。これらは図面または直接 3D CADデータと表面偏差の比較ができます。このソフトウェアでは表面の3D解析だけでなく、断面または点の2D解析を実施できます。直線、平面、円、円柱などの幾何形状をCADベースで生成することも可能です。

位置合わせ

RPS位置合わせ、幾何学的要素に基づく階層位置合わせ、局所座標系での位置合わせ、基準点の使用、各種ベストフィット方式(グローバルベストフィット、ローカルベストフィットなど)があります。さらにお客様独自の位置合わせを使用することもできます。たとえばタービンブレードの場合は、バランスビームや均等化入れ子などの位置合わせがあります。

カーブベース検査

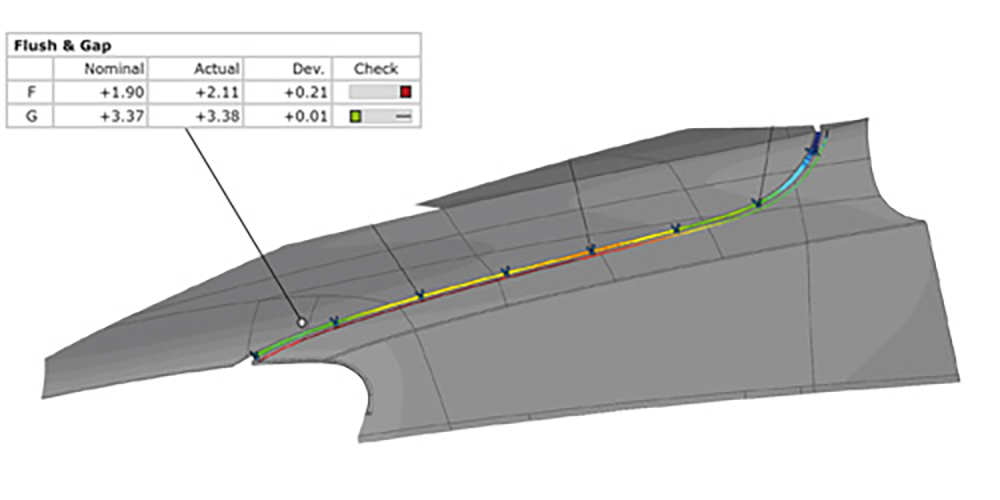

全体形状測定のデータに基づいてエッジ曲線、半径線および設計線を解析し、スプライン曲線を作成できます。カーブベース検査は隙間と段差の評価にも利用されます。

傾向、SPC、変形解析

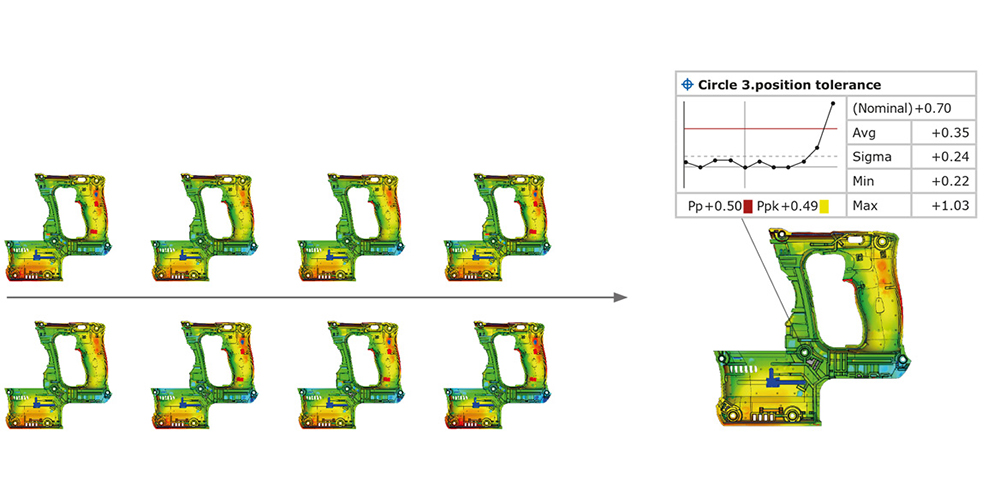

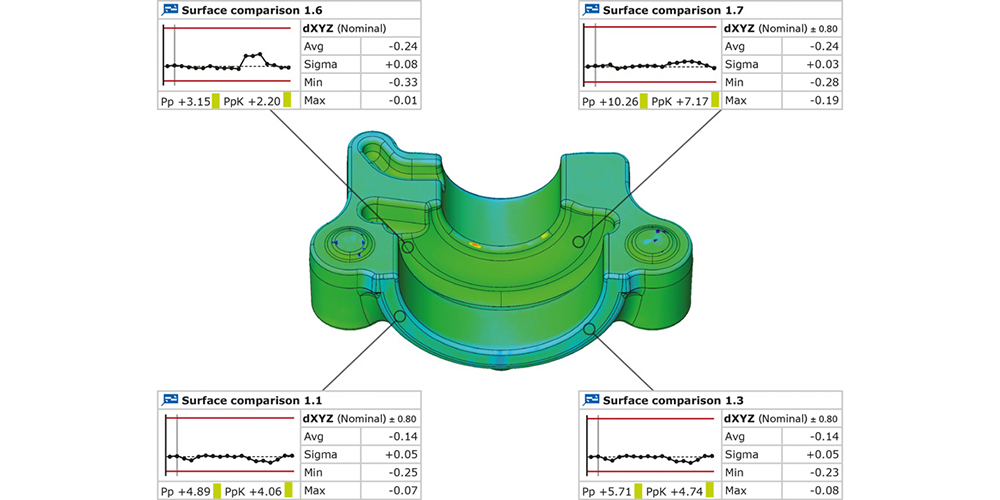

GOMソフトウェアのパラメータベースのアプローチによって統計的工程管理(SPC)や変形解析のなどの複数評価の傾向分析が可能です。結果として単一のプロジェクト内で複数の部品またはステージをフルフィールドで評価し、さらにCp、Cpk、Pp、Ppk、Min、Max、Avg、Sigmaなどの統計解析値を決定できます。

GD&T解析

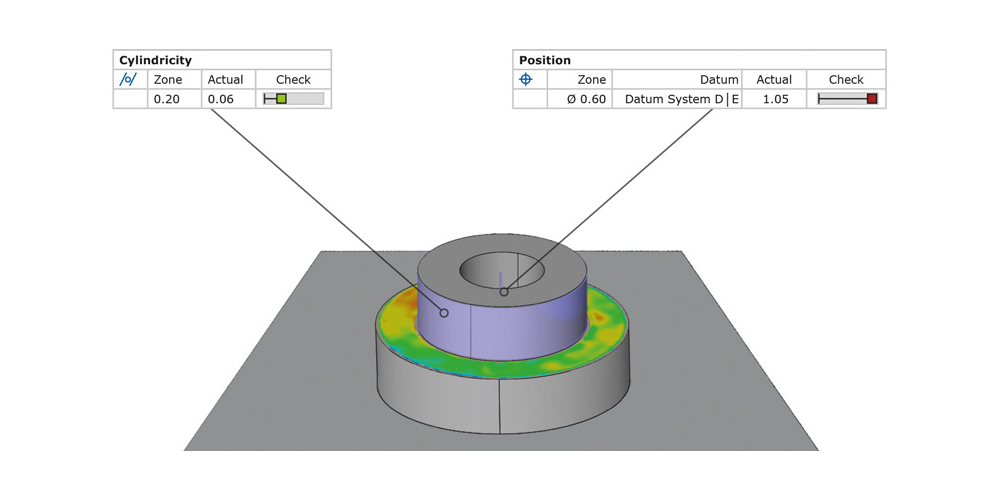

単なる寸法解析とは異なり、GD&T解析が注力しているのは部品の機能面です。対応するGD&T要素には、平坦度、平行度、円筒度などがあります。2点間距離と最大材料要件の標準的な解析やデータム系での位置公差の解析が可能です。

翼型検査

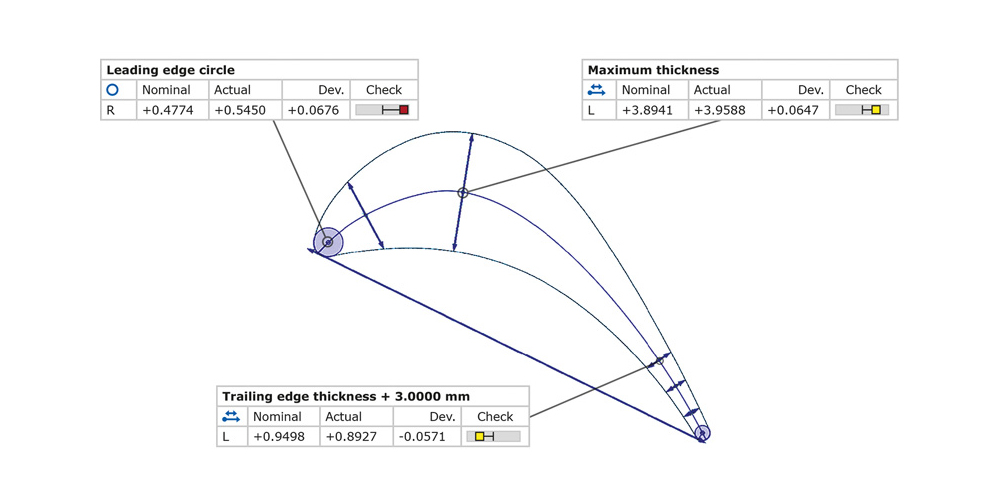

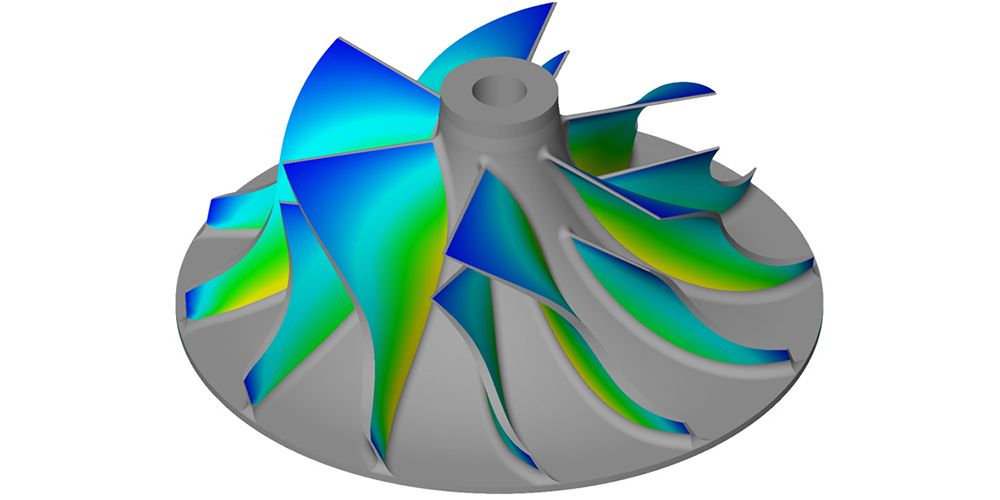

タービンブレードの品質管理目的に2D断面に基づいた翼型中心線、翼弦線、翼厚検査などの特別機能が使用できます。さらに翼型の重心、半径、ねじれも計算できます。

レポート作成

レポート作成モジュールにてユーザはスナップショット、画像、表、図、テキスト、グラフを含めたレポートを作成できます。結果をユーザインターフェース内で表示および編集するとともに、PDFファイルとしてエクスポートできます。テンプレートは再使用でき、レポートに保存した各シーンを3Dウィンドウ内に復元できます。
