GOM Scan 1

大きなアイデア×高精度メッシュ

コンパクト、モバイル、多機能

GOM Scan 1は、新しい可能性を切り開くために生まれました。GOMフリンジ・プロジェクション・テクノロジーやブルーライト・テクノロジーなどの先進技術は、高精度の3Dデータを提供します。また、統合ソフトウェアGOM Inspectを使えば、3Dプリンタ、リバースエンジニアリング、部品検査など、必要とするあらゆるプロジェクトにメッシュを適用することができます。さあ、新たな可能性を探してみませんか？

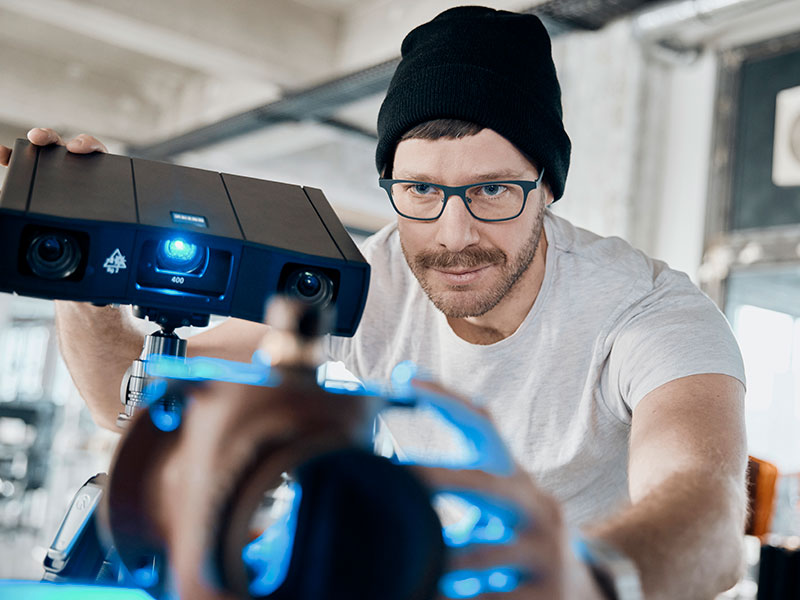

パワフル3Dスキャナー

GOM Scan 1は、コンパクトな形状でありながら、堅牢な設計の中に、先進的な技術が盛り込まれています。GOMのブルーライトテクノロジーやステレオカメラの原理により、高精度な3Dデータを提供できるセンサーです。

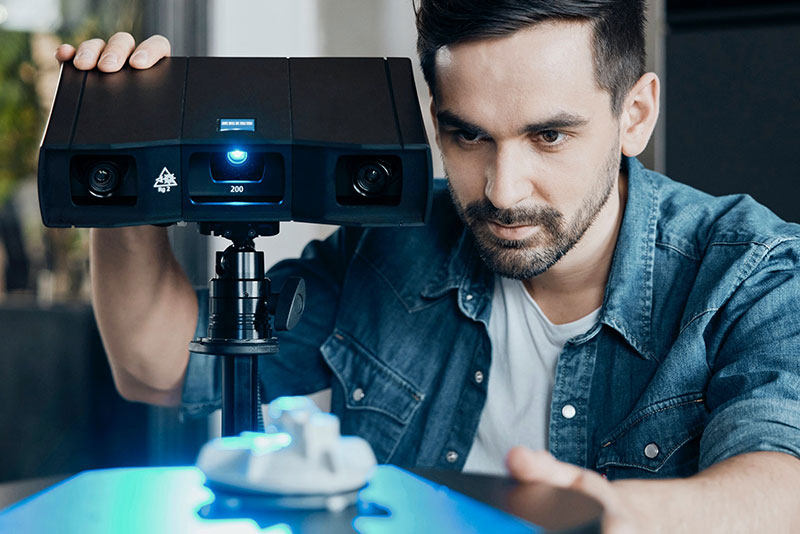

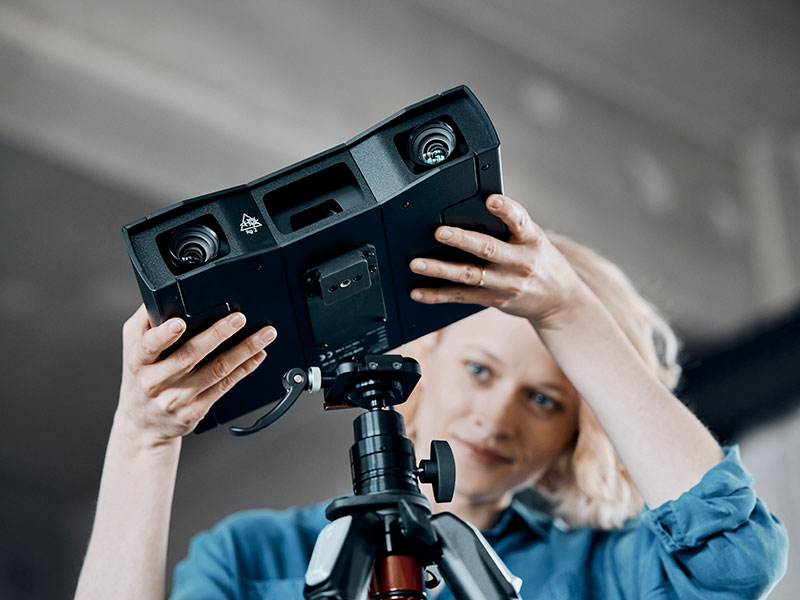

コンパクトセンサー、モバイル性、シンプル操作

軽量なので、直感的に3Dデータを取り込むことができます。操作が簡単なGOM Scan 1は、小型から中型までの部品を、限られたスペースでも誰でも迅速に測定できるスキャナーです。

高速なのに、正確

GOM Scan 1は、高次元のメッシュを実現します。高品質なデータを信頼し、高精度なメッシュを生成し、3Dデータを簡単かつ迅速に入手することができます。

クオリティを体感しよう

GOM Scan 1は、3D計測のスタンダードとして定評のあるGOM Inspectで動作します。豊富なメッシュ編集機能により、3Dプリンタやリバースエンジニアリングに最適なツールです。さらに検査工程においても、簡単な作業から複雑な作業まで、検査プロセス全体を円滑に実施することができます。GOM Inspectはお客様のワークフローを簡素化し、スピードアップすることができます。

セルフモニタリングシステム

ステレオカメラの原理により、センサーは測定中の環境を常に把握することができ、測定中の変化に対し補正をかけることできます。また、測定データの品質を確保するため、ソフトウェアがセンサーの状態を継続的に監視します。

あなたに合う測定範囲を

測定物が異なれば要求される内容も異なります：GOM Scan 1には、MV 100、MV 200、MV 400の3つの測定範囲があります。これら3つの測定範囲で、小型から中型までの測定物を高精度に測定することができます。

ゆるがない高精度:GOMのブルーライトテクノロジー

新しいGOM Scan 1のプロジェクションテクノロジーには、ブルーライトテクノロジーを採用しています。これは狭帯域のブルーライトを利用しており、画像取得中に周囲から影響を受ける干渉光を排他することができます。光源が強力であるため、測定が難しい表面でも短時間で測定できます。

高速フリンジ投影により、ハイクオリティデータを実現

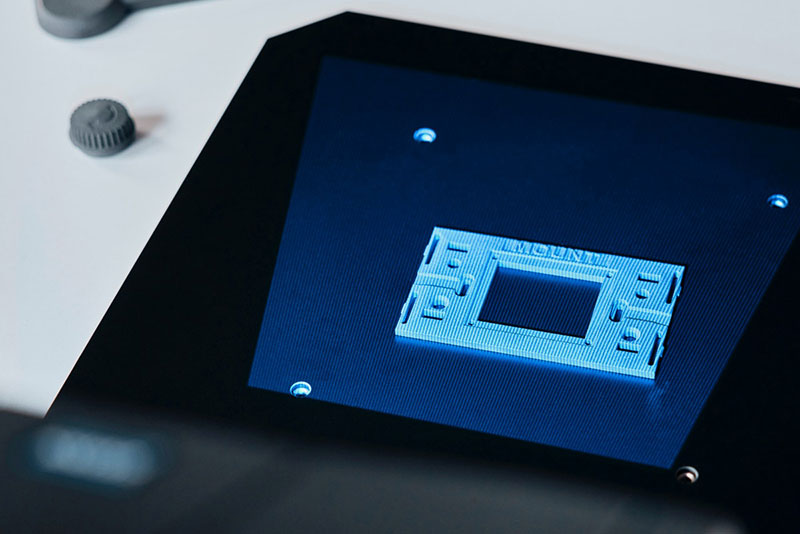

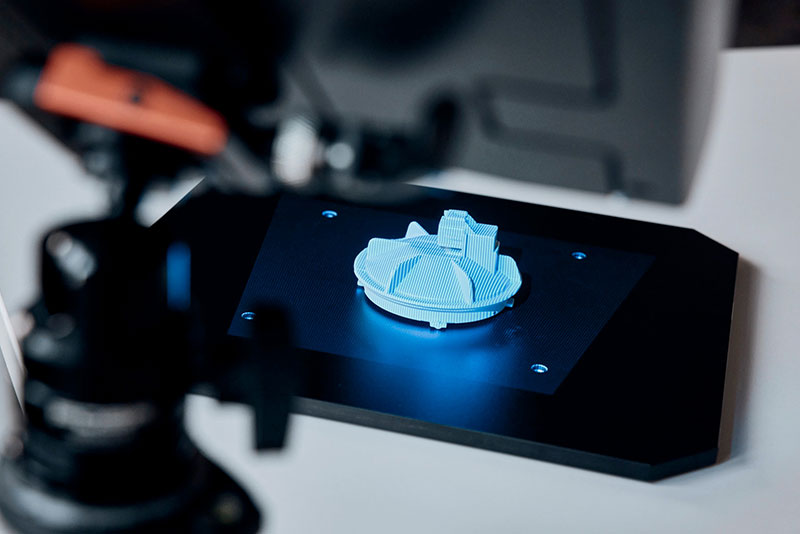

GOM Scan 1は、光学式3Dスキャナーです。青色のフリンジパターンで全体の形状を取得し、詳細な3Dデータを短時間で取得できます。

ワンランク上のメッシュを体験しよう

GOM Inspectでは、洗練されたポリゴンメッシュを作ることができます。メッシュを平滑化、精緻化、穴埋め、カーブラインの抽出などを行うことができ、正確なメッシュを実現し、多くの一般的なフォーマットで保存することができます。最も優れた点は、スマートなポリゴン化です。扱いやすいメッシュサイズを維持しながら、最高のディテールを持つメッシュを作成します。

アイデアを形に

新しいGOM Scan 1とGOM Inspectソフトウェアは、3Dプリンタ、部品の3Dモデル、リバースエンジニアリングなどをサポートします。短時間で高品質なデータを取得し、メッシュ編集機能によるデータの調整も実施できるため、精密な3Dモデルの作成、新製品の開発も容易になります。あなたのアイデアを実現するために、GOM Scan 1はプロ仕様に作られております。

シンプル測定、高度な検査

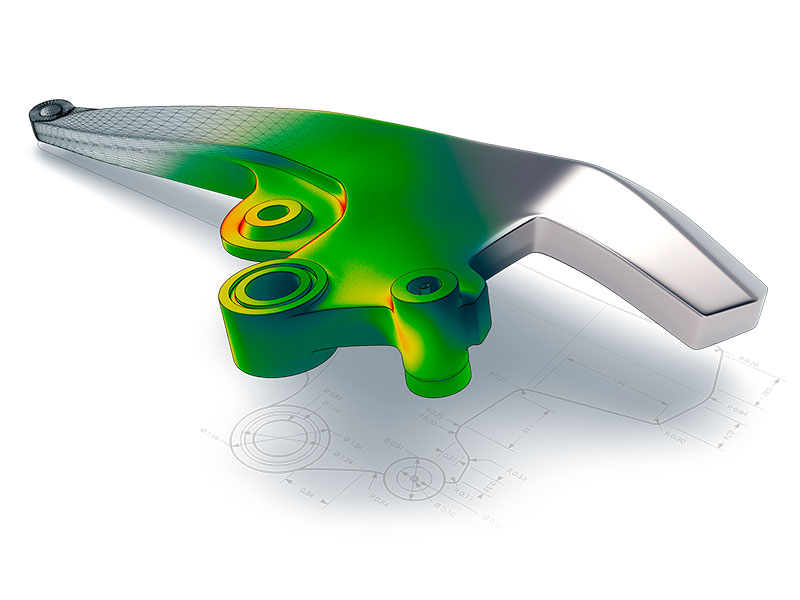

GOM Scan 1とGOM Inspectはお客様のワークフロー全体をサポートするシステムです。正確で包括的な測定結果を得ることができ、部品検査を簡単に行うことができます。 CADやメッシュファイルのインポート、位置合わせ、表面偏差、2D検査、レポートの作成などを簡単かつ効率的に行うことができます。

GOM Scan 1の活用領域

3Dプリンタ、リバースエンジニアリング / 製造、バーチャルディスプレイ / 3Dモデル、研究 / 教育、芸術 / 文化財、デザイン、ヘルスケア

オプションによる強力なサポート

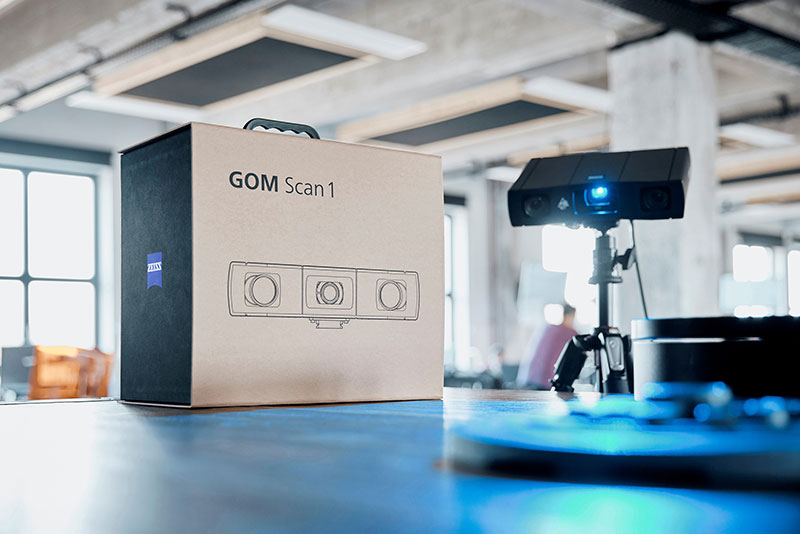

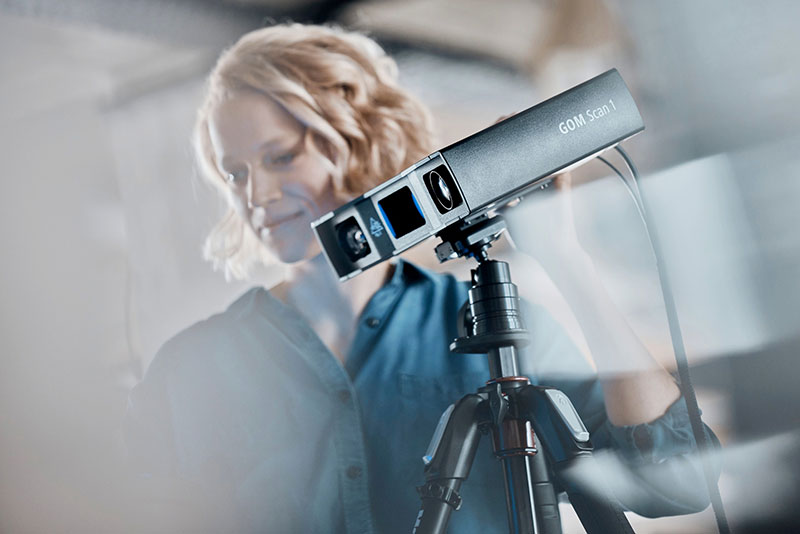

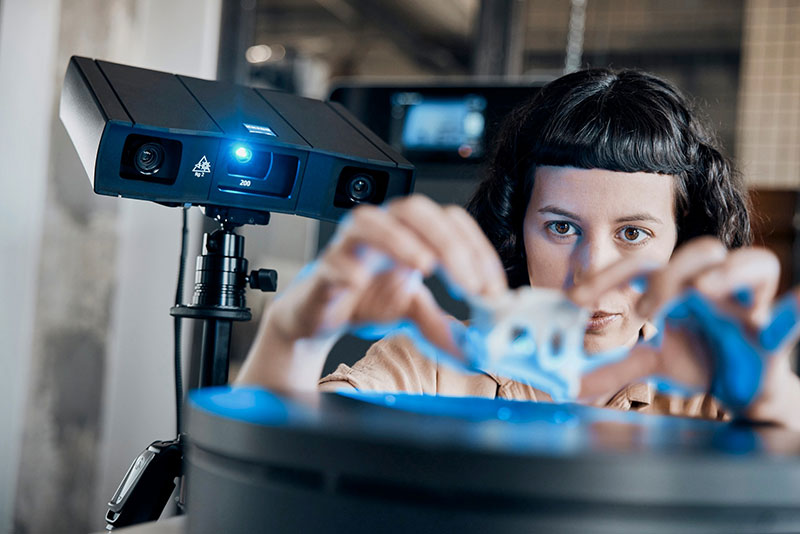

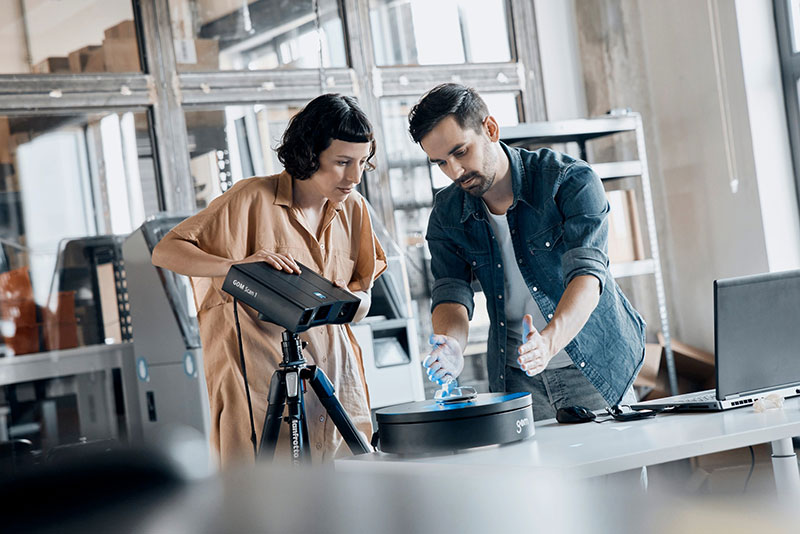

GOM Scan 1には、日々の測定業務を支援する強力なオプションツールもあります。ROT350は測定を容易にするための自動回転テーブルです。デスクスタンドや三脚を使ってスキャナーを設置します。また、測定に必要なもの一式をトラベルケースに入れて、どこへでも持ち運べます。

技術情報

Type	GOM Scan 1 (100)	GOM Scan 1 (200)	GOM Scan 1 (400)
光源	LED	LED	LED
センサ画素数	600万点	600万点	600万点
測定範囲[㎟]	100×65 ㎟	200×125 ㎟	400×250㎟
点間ピッチ	0.037mm	0.060mm	0.129mm
焦点距離	400mm	450mm	500mm
重量	約2.5kg	約2.5kg	約2.5kg
筐体寸法[㎣]	290×215×80㎣	290×215×80㎣	290×215×80㎣
ケーブル長	5m	5m	5m
OS	Windows 10	Windows 10	Windows 10
ソフトウェア	GOM Inspect Suite	GOM Inspect Suite	GOM Inspect Suite
