ARAMIS 3D Cameraハイエンドアプリケーションに対応した堅牢設計

妥協のない3D解析

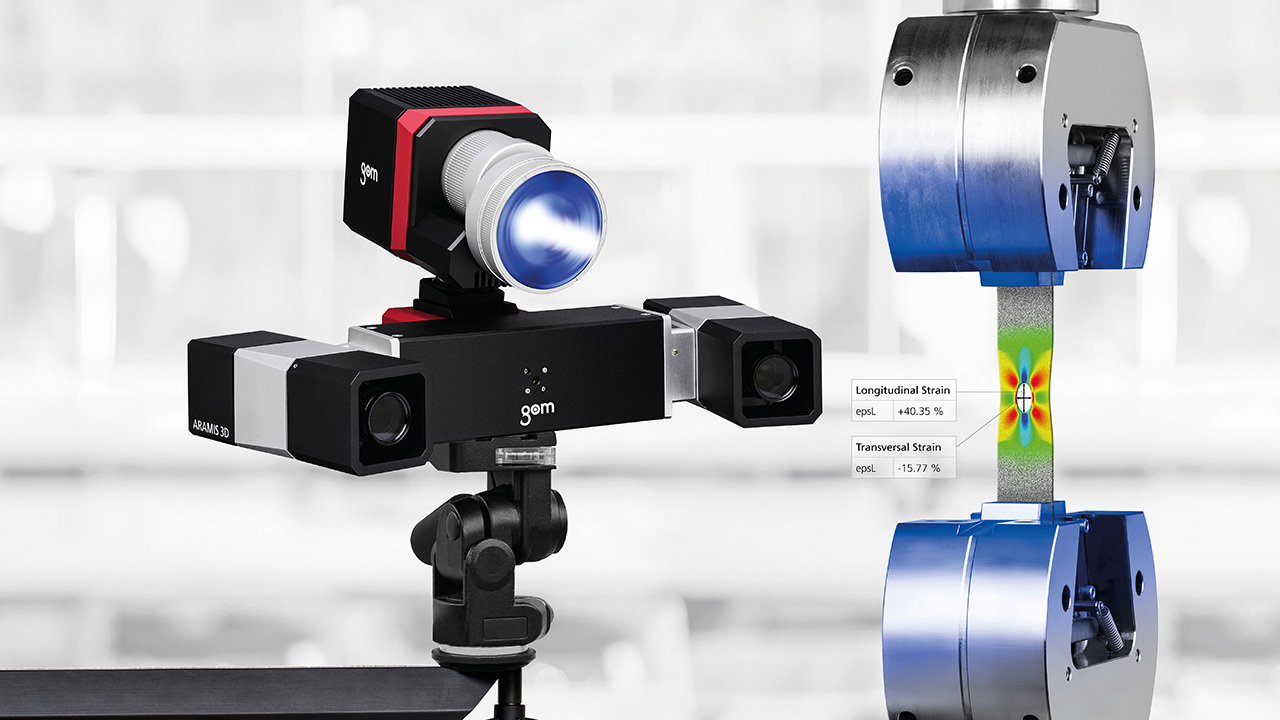

ARAMIS SRXはフルフィールドおよびポイントベース測定に対応する高解像度3Dカメラシステムです。
最大2000fpsに加え、測定のプロセス信頼性と簡単操作性を兼備するハイエンドアプリケーションに理想的なシステムです。

妥協のない3D解析

ハイエンドセンサ

高い解像度

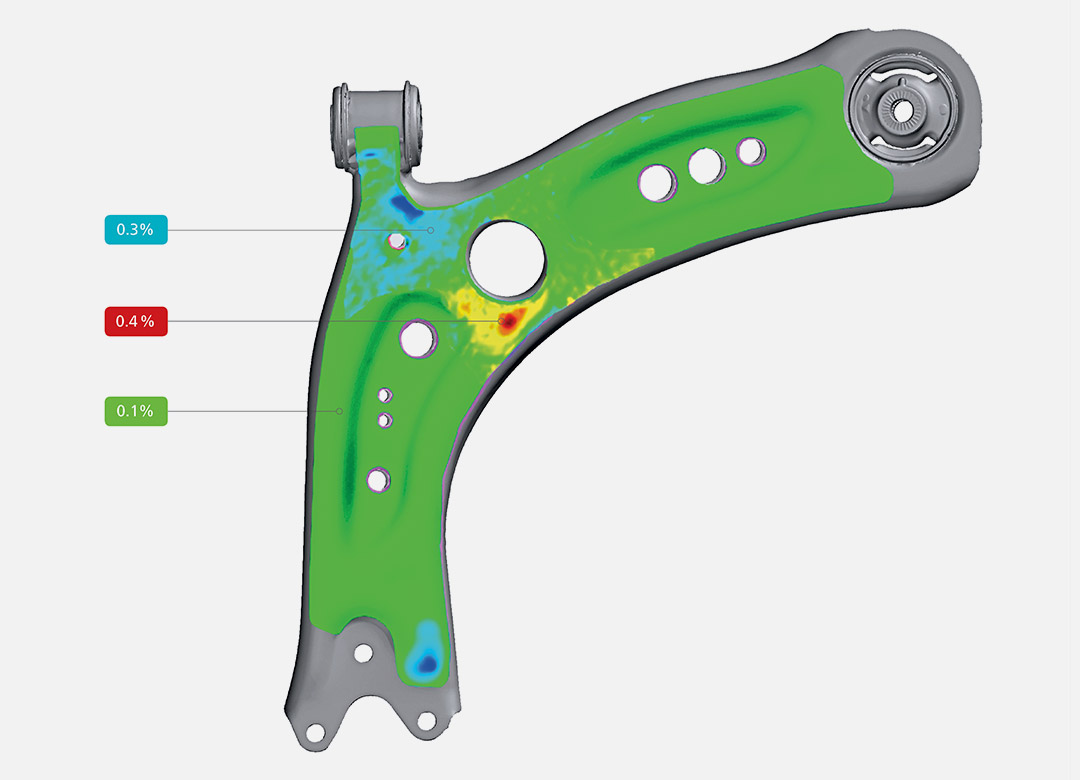

1200万画素カメラを2台搭載した最新のカメラテクノロジーによる高い空間分解能を実現し、広範囲の測定エリアにおける局所的なひずみの影響も測定します。

堅牢性

堅牢なハウジング設計によるセンサの安定性を確保し、工業環境での測定用途においてセンサキャリブレーションの必要性を低減します。

簡単操作性

このシステムは細かい設定をせずにすぐに使用できます。交換可能なカメラフレームと、プリセットされた校正済みの測定レンズにより、測定範囲のすばやい調整が可能です。

信頼性

GOMテスティングコントローラによってセンサを制御し、ソフトウェアとハードウェア間の安定した通信を確保します。高いプロセス信頼性を実現するためにカメラ内のトリガ割り当てによって画像取り込みをモニタリングできます。

ARAMIS SRX:テスティング分野での最高要件に対応

高速アプリケーションに対応した高周波数

ARAMIS SRXはフル解像度で335fpsの最大画像記録レートを誇ります。縦解像度を減らすことで最大2000fpsまでの測定に対応し、破壊挙動のような過渡的挙動を詳細に評価できます。

ハイエンドアプリケーションに対応した内蔵8GBメモリ

ARAMIS SRXは瞬間的な詳細事象の取得と局所的な影響の取得の両方が求められるハイエンドアプリケーション用に設計されています。内蔵メモリによって高解像度とハイスピードの組み合わせが可能になります。

ハイエンドアプリケーションに対応した内蔵8GBメモリ

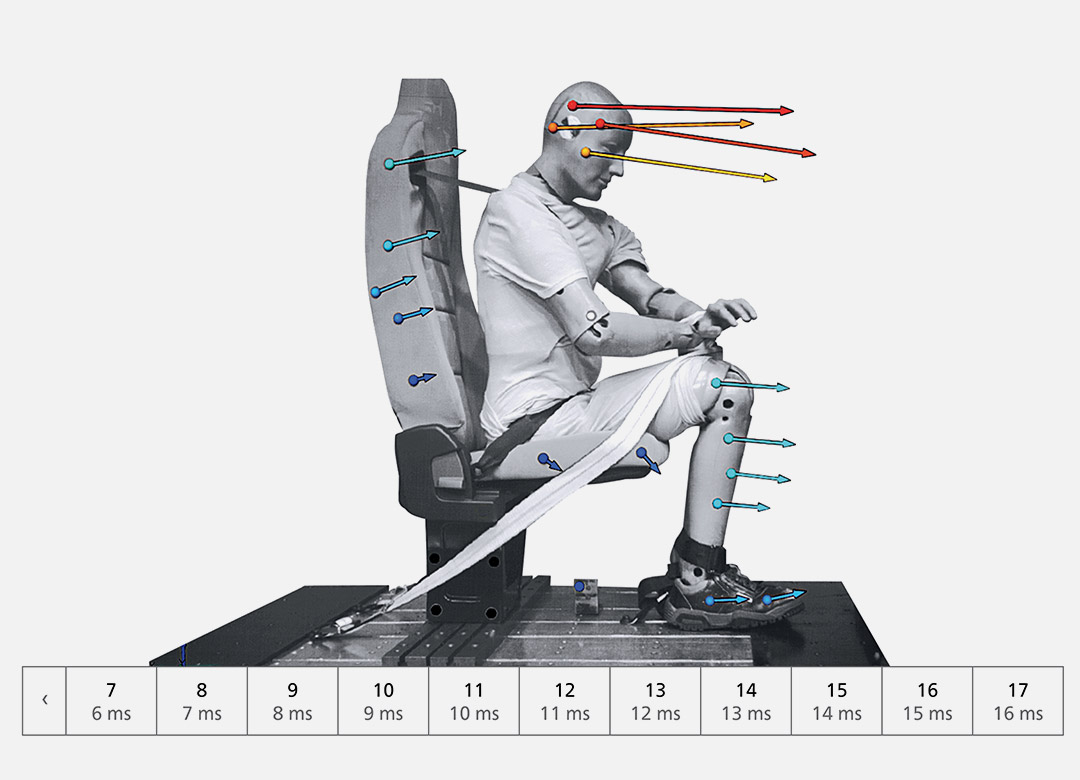

衝突試験用HDモード

HDモードは衝突試験用途に特別開発されました。HD解像度での1000fpsの画像記録レートにより高速プロセスの包括的な解析が可能です。

衝突試験用HDモード

最先端の照明技術

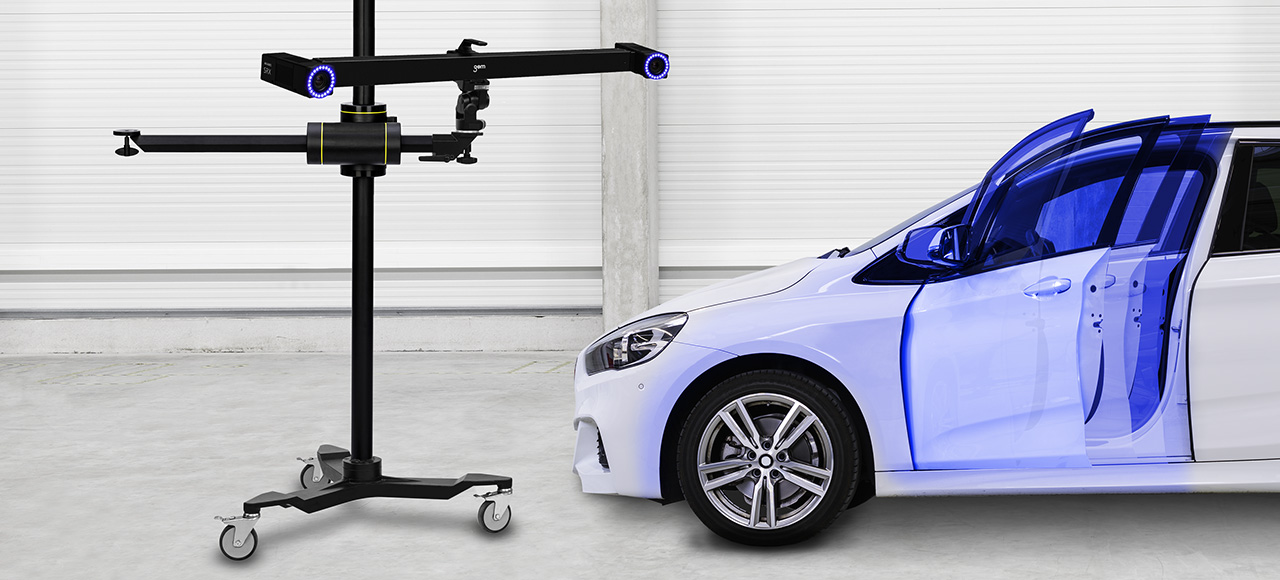

広範囲の測定エリアに対応するトラッキングスポット

広範囲の測定エリアに対応するトラッキングスポット

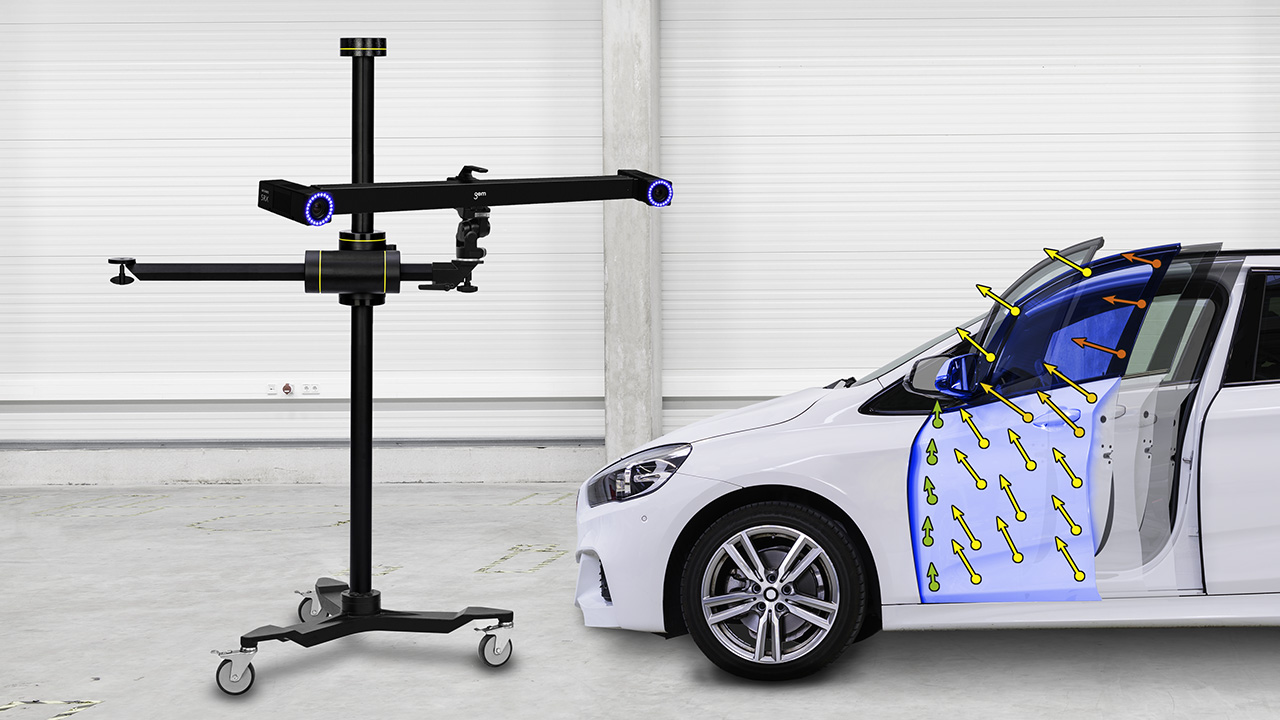

トラッキングスポットは最大5m×5mの広範囲エリアの照明に対応し、ポイントベースのモーション解析に最適です。2つの光源と参照点マーカーの構成によってマイクロ秒範囲のハイスピードテスティング測定も可能です。

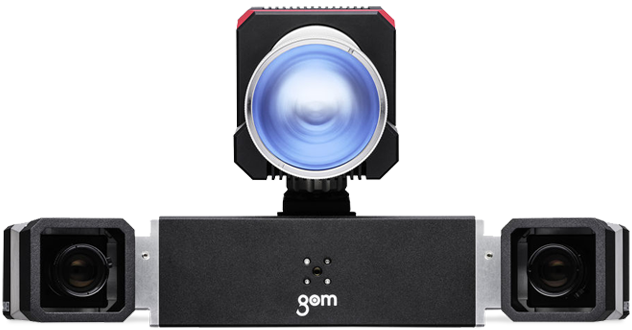

小さな測定エリアに対応するライトプロジェクタ

小さな測定エリアに対応するライトプロジェクター

ライトプロジェクターは最大1m×1mの測定範囲までの照明に対応し、異なる照射範囲を設定できます。
ブルーライトテクノロジーによってさまざまな環境での高精度な測定に対応する安定した光源を確保します。

ブルーライトテクノロジー

ブルーライトテクノロジーの狭帯域ブルーライトによって測定中の環境光の干渉を除去します。この光源によって、すべての測定範囲(10mm×10mmから5m×5mまで)に最適な照明を照射し短い露光時間による撮影を可能にします。

数分で完了するキャリブレーション

キャリブレーションは校正されたキャリブレーションオブジェクトを用いて、ソフトウエアのガイドによってわずか数分で完了します。ガイド付きキャリブレーション作業によって作業者によらず正確なキャリブレーション結果を担保します。

技術データ

  ARAMIS SRX ARAMIS SRX – 8 GB
カメラ解像度 4096×3068ピクセル 4096×3068ピクセル
フレームレート(fps)
75fps
@ フル解像度
115fps
@ 2/3画像高さ
230fps
@ 1/3画像高さ
480fps
@ 1/6画像高さ
490fps
@ HDフォーマット(1920×1000)
335fps
@ フル解像度
500fps
@ 2/3画像高さ
1000fps
@ 1/3画像高さ
2000fps
@ 1/6画像高さ
1000fps
@ HDフォーマット(1920×1000)
カメラサポート(mm) 180 / 300
600 / 1200 / 1600
180 / 300
600 / 1200 / 1600

さらに要求の厳しい試験用途に対応する理想的な速度と解像度を備えた選択肢

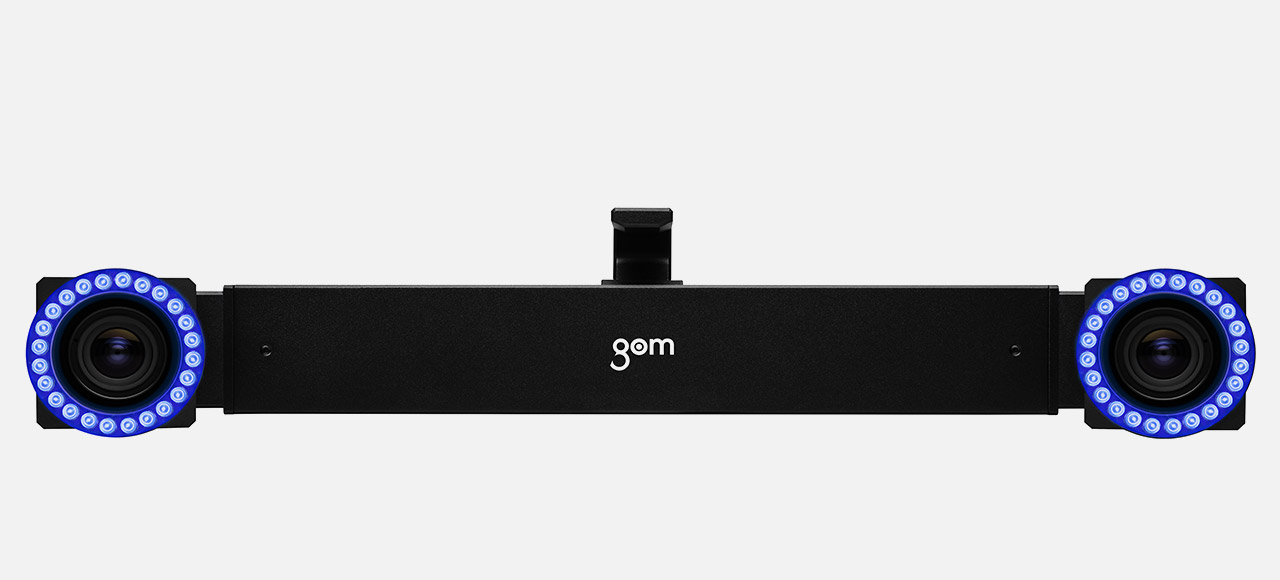

ARAMIS SRXと比較してARAMIS 3Dカメラシリーズは対応範囲の狭い選択肢です。ARAMIS 3Dカメラ12MとARAMIS 3Dカメラ2.3Mは研究分野および工業分野に広く採用されており、小さな試験片から大型の対象物までの測定に対応します。センサのセットアップ, 照明管理およびキャリブレーションはARAMIS SRXシステム構成と同様に対応します。

ARAMIS 3D Camera 12M:
中-高速アプリケーションに理想的な解像度

1200万画素, フル解像度で25 fpsの最大画像記録速度により, 材料およびコンポーネントの試験分野で, 例えば材料特性を確実に特定するために適正な解像度を備えています. 解像度を減らすことで画像記録レートを最大100 fpsまでの測定に対応します.

ARAMIS 3Dカメラ 2.3M:
高速アプリケーションに対応する高フレームレート

230万画素の低解像度により130 fpsという高い画像記録レートを実現し, 高速な試験用途に理想的なソリューションです.画像高さを減らすことで画像記録レートを最大450 fpsまでの測定に対応します.

技術データ

  ARAMIS 3Dカメラ2.3M ARAMIS 3D カメラ12M
カメラ解像度 1936×1216ピクセル 4096×3000ピクセル
フレームレート(fps)
130fps
@ 2/3画像高さ
240fps
@ 1/2画像高さ
450fps
@ 1/4画像高さ
25fps
@ フル解像度
75fps
@ 1/3画像高さ
100fps
@ ビニング
カメラサポート(mm) 150 / 300
600 / 1200 / 1600
150 / 300
600 / 1200 / 1600
