あなたに最適な測定を

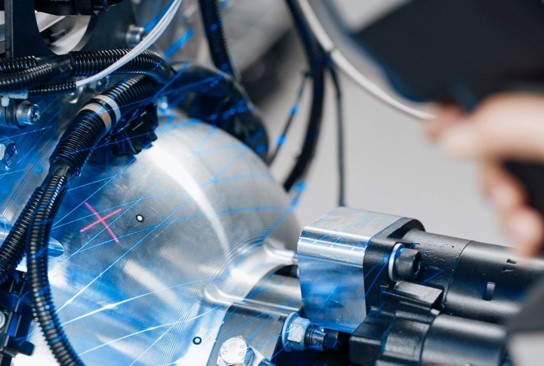

新しいプロジェクションモードで作業距離をコントロールREDレーザーマーカーで簡単に測定距離を調整
完璧なスキャン結果を取得
ZEISS T-SCAN hawk 2製造現場向けの3Dスキャンツール
ZEISSによる開発・製造
高精度ハンドヘルドスキャナ
ポータブルなT-SCAN hawk 2は、次世代の軽量3Dレーザースキャナです。
工業用測定機としての精度と優れた使いやすさを両立します。
すべてはあなたのために
T-SCAN hawk 2は、高速かつ広範囲な3Dスキャンでハイクオリティなデータを提供します。直感的な操作で作業者の測定ワークフローをガイドします。ZEISS Quality Suiteの優れたソフトウェアにより計測から検査まで全てのプロセスをカバーします。信頼のあるドイツ ZEISS社製で精度に妥協はありません。
REDレーザーマーカーで簡単に測定距離を調整
完璧なスキャン結果を取得
モノづくりに合わせたソリューション

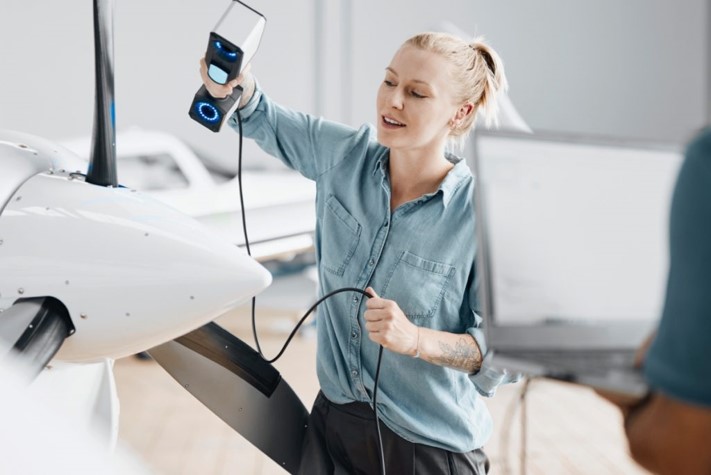

測定フローのすべてはあなたの手に直感的な操作でスピーディに測定
作業者の思うままにセンサーを操作

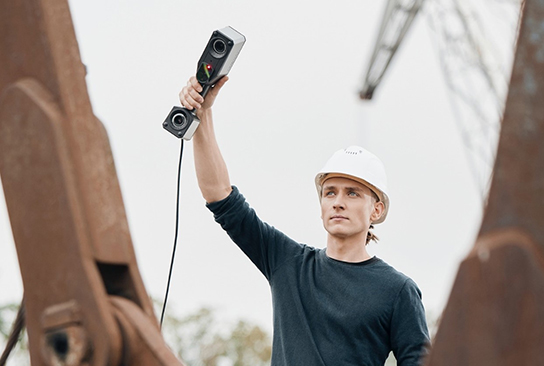

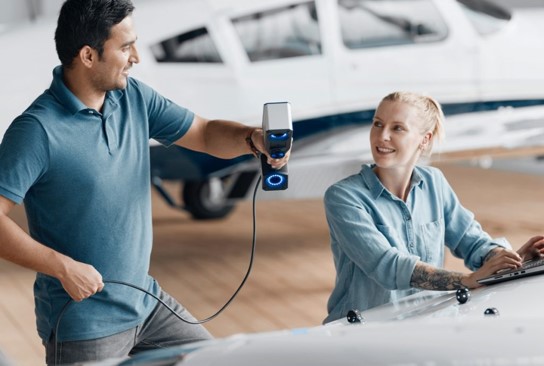

サテライトモードで作業範囲を拡張
サテライトモードを搭載した初めてのポータブルレーザースキャナ最大4mメートルの大型対象物でも手軽に測定可能
大型対象物でも精度に妥協なし

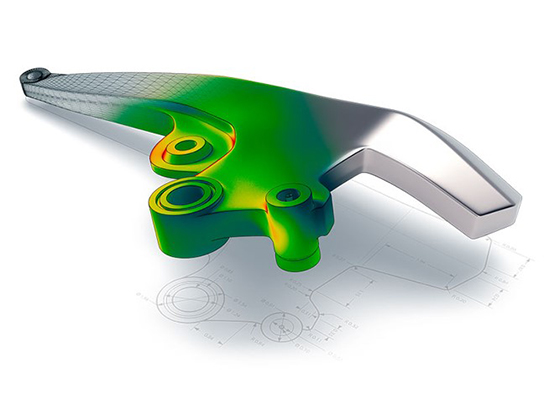

3D検査のためのオールインワン・ソフトウェア
T-SCAN hawk 2は、ZEISS Quality Suiteに含まれる3D計測評価ソフトウェア“GOM Inspect” で稼働します。 また、有償版ソフトウェア"GOM Inspect Pro"の無料トライアル(14日間)もお楽しみいただけます。

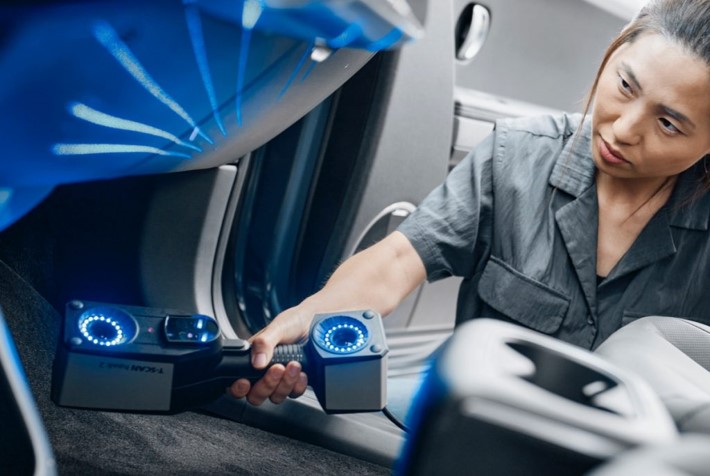

測定の可能性を拡げる多彩なスキャンモード
・解像度と測定視野のシームレスな調整・小さな部品、細かいディテール、大型構造物
・深いポケット、狭いエリア、手の届きにくい箇所
この3Dレーザースキャナがあれば、どんな仕事もこなせます。

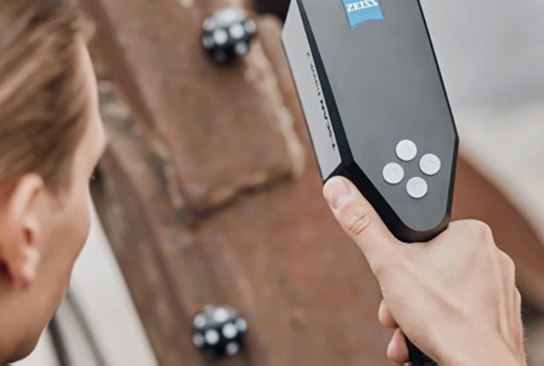

測定ワークフロー全体をボタン１つで
・ワークフローを直接開始・測定フローをナビゲートするための4つのボタン
・パソコンの前でソフトウェアを操作する必要無し

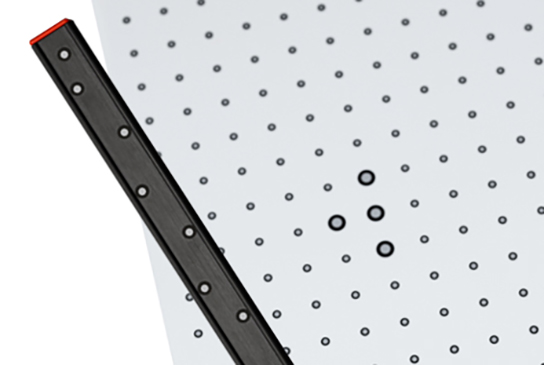

システム認証に使用される校正規格
Carl Zeiss GOM Metrology社はISO 17025に基づく光学計測のための長さおよび座標基準の校正の分野で認定されております。T-SCAN hawk 2には、工業用計測システムの寸法精度を確保するためにDAkkS校正されたトレーサブルな長さ基準と座標基準が付属されています。・3本の高精度スケールバー
・キャリブレーションオブジェクト

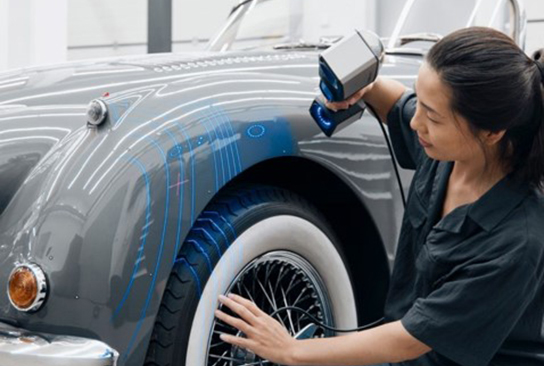

光沢面や黒物も難なく測定
T-SCAN hawk 2は、波長の短いBLUEレーザーを採用することで、様々な素材や微小な表面のスキャンに対応し、高解像度の3D測定データを提供します。アクセサリ
エコ＆スマートな測定ツール

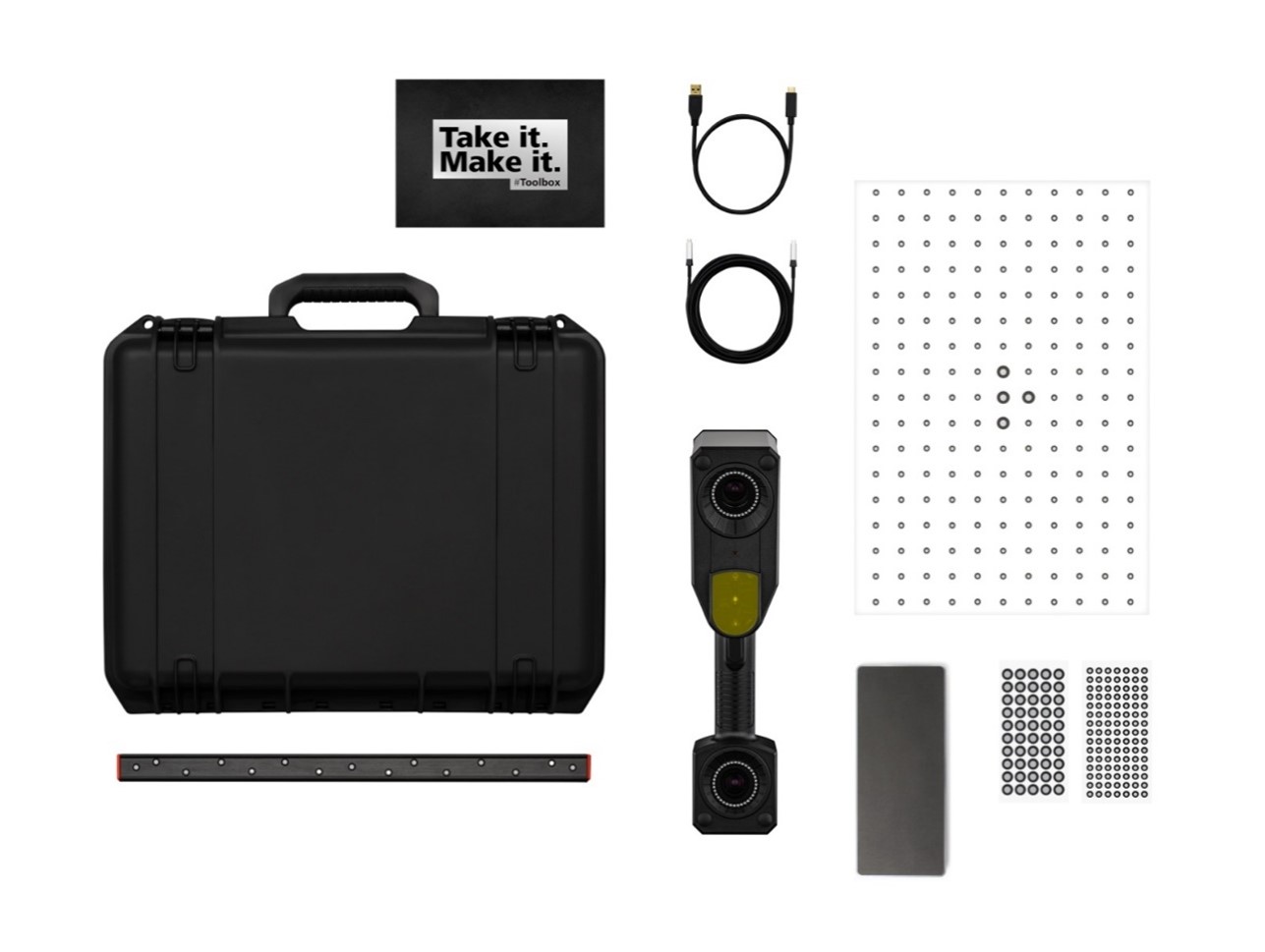

生産現場に持ち込んでも、外に持ち出しても、T-SCAN hawk 2は、ケース一つで移動できます。・T-SCAN hawk 2 センサー
・キャリブレーションオブジェクト
・ハイパースケールバー（ワンショットキャリブレーション）
・ツールボックス（背景カットカード、ドングル）
・ポイントシール
・超軽量接続ケーブル 10m
・電源供給ハブ
簡単スマート接続×堅牢なデータ転送

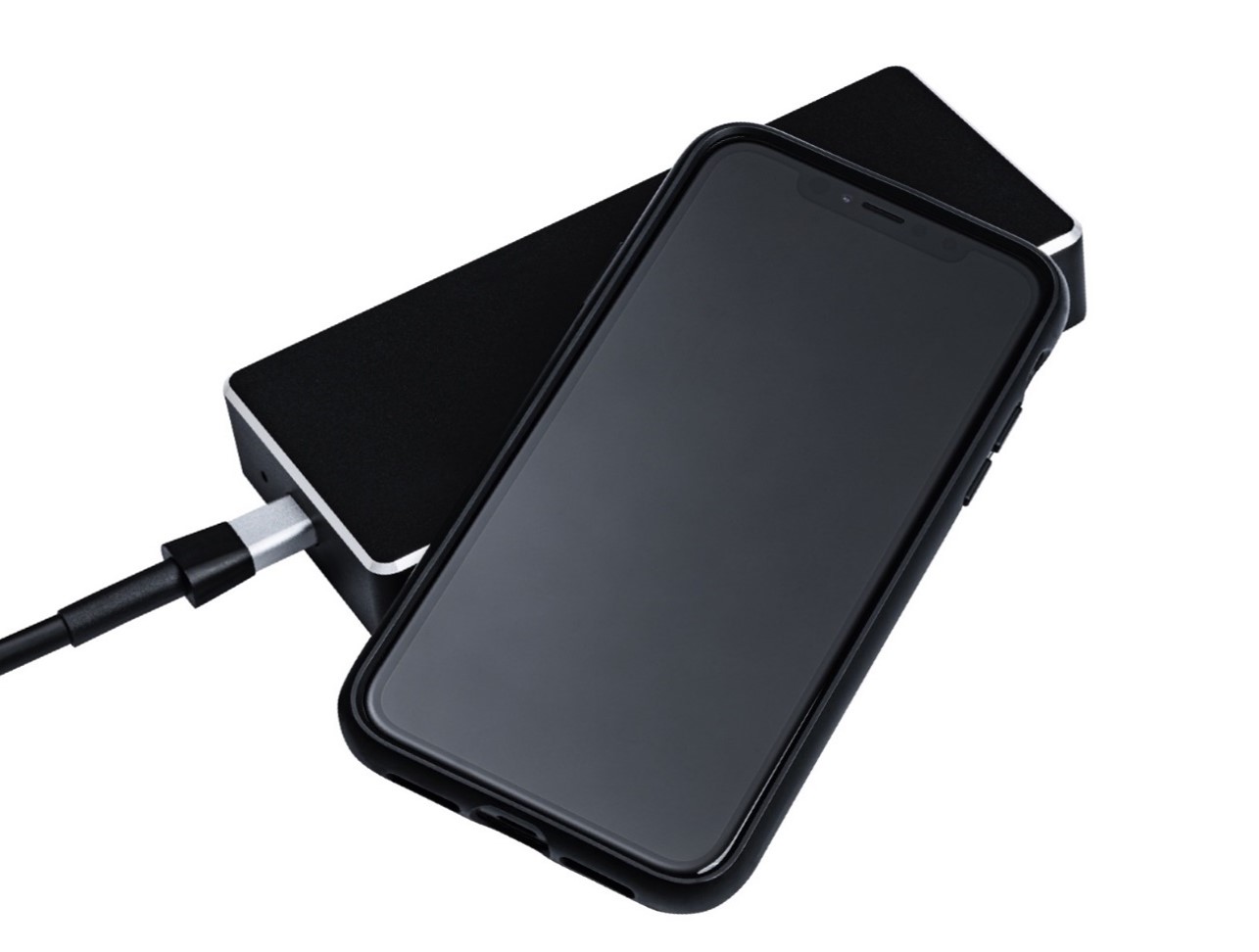

センサー・電源・パソコンは小型の電源供給ハブを通して統合的に接続されます。T-SCAN hawk 2は、10mの超軽量ケーブルで接続され、大容量データでも高速に転送します。そのため、リアルタイムにデータを確認しながら、測定を続けられます。
不要な部分を削除

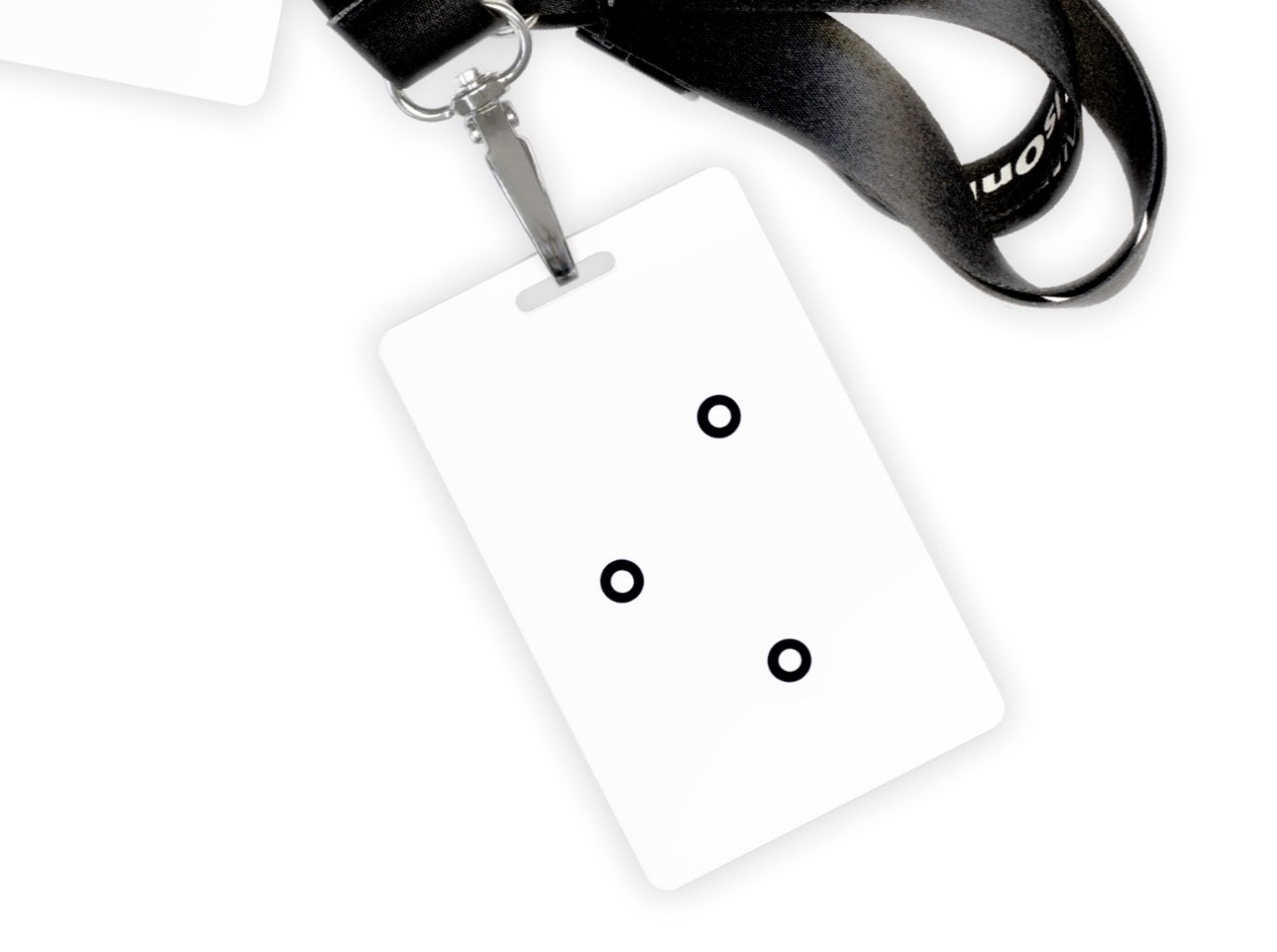

背景カットアウト機能を使うことで、カードの基準点から平面を定義し、必要な部分のみデータ化します。不要な部分は簡単に削除できます。活用用途

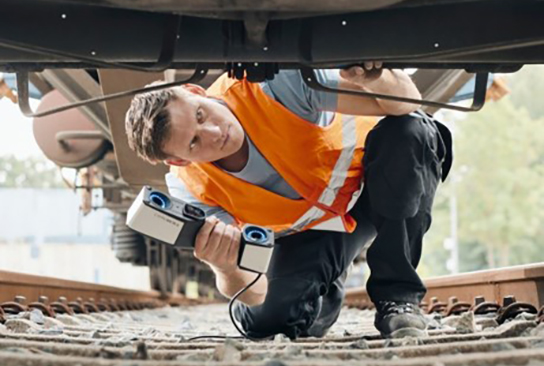

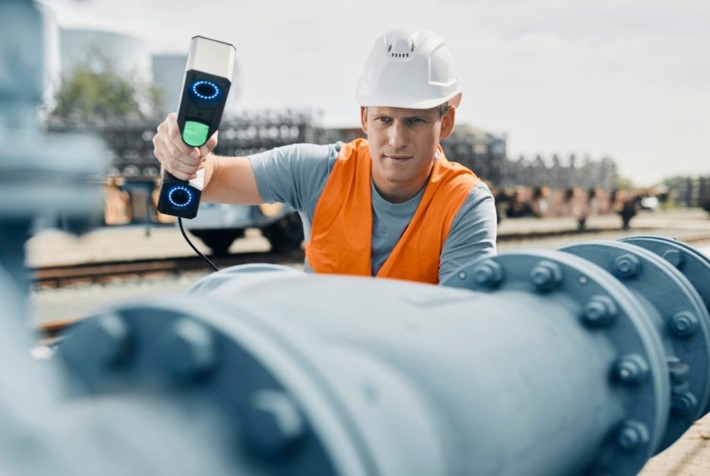

メンテナンス
・へこみ、腐食、破損の３D検査・古い部品の３Dスキャンと再製造
・屋外・屋内、過酷な環境下でも使用可能
・摩耗状態のモニタリング
リバースエンジニアリング
・現物からCADデータへ・デジタルアーカイブ、文化遺産
・細かい形状から大きな部品の修理まで
品質管理
・CADデータとの比較・寸法検査
・製造現場での検査
・検査工数・繰り返し検査の削減
デザイン
・複雑な形状や物体のデジタル化・デザイン変更
・インテリアデザイン
・３Dビジュアライゼーション
工業・産業
・自動車・船舶
・鉄道
・航空宇宙
・エネルギー・発電
・石油・ガス産業
・農業・林業・鉱業
・重工業
・金型・機械加工
技術情報
| 高速測定 | 対応：BLUEクロスレーザー |
| 深穴測定 | 対応：BLUEラインレーザー |
| スキャン範囲 | 最大600 x 550 mm |
| 詳細測定 | 対応：詳細スキャンモード |
| ワンショットキャリブレーション | 対応：ハイパースケールでの再キャリブレーション |
| 大型測定 | 対応：サテライトモード（コーデットマーカ不要） |
| 高精度スケールバー | 認定（DAkkS / ILAC） (1) |
| 精度 | 0.02mm + 0.015mm/m (2) |
| レーザークラス(IEC 60825-1:2014) | Class 2 (アイセーフ) |
| 重量 | < 1kg |
| ケーブル | 10m (超軽量USB-C接続） |
| ソフトウェア | ZEISS Quality Suite / GOM Inspect |
| 完全なリモートワークフロー | 対応：４つのボタン |
(1)DIN EN ISO/IEC17025:2018に準拠したD-K-21312-01-00：認定 Carl Zeiss GOM Metrology GmbH
(2)ISO 10360に基づく精度検証（Acceptance Test）
(2)ISO 10360に基づく精度検証（Acceptance Test）
