ARGUS光学式プレス成形解析システム

用途

プレス成形解析システムARGUSはプレス成形プロセスにおける材料特定および金型の最適化をサポートします。これは特に自動車業界での競争力の決定的な要因になります。

面単位で成形限界線図(FLD)を測定し、成形プロセスや金型の最適化、数値シミュレーションの検証など、ARGUSは多くのプレス業務の複雑な成形問題を解決する理想的なソリューションです。

利点

フルフィールドの数値成形シミュレーション検証結果が得られます。ARGUSはブランク材に基づいた従来の実績ある成形解析手法を採用しています。ARGUSシステムは材料に依存せず、一般的な平らなブランク材に加え、円筒パイプ、ハイドロフォームIHPF(Internal High Pressure Forming: 内部高圧成形)プロセスなどによって製造する部品の解析にも使用できます。

特徴

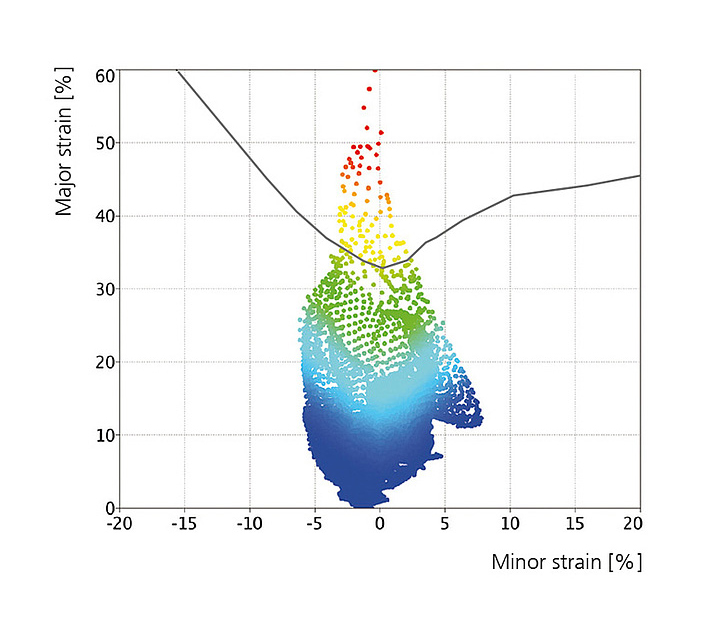

全ての結果は生成された高解像度3Dメッシュで表現され、測定対象物の表面が表示されます。ブランク材の材料特性(成形限界曲線)と測定した成形限界図(FLD)を比較評価できます。

テクノロジー

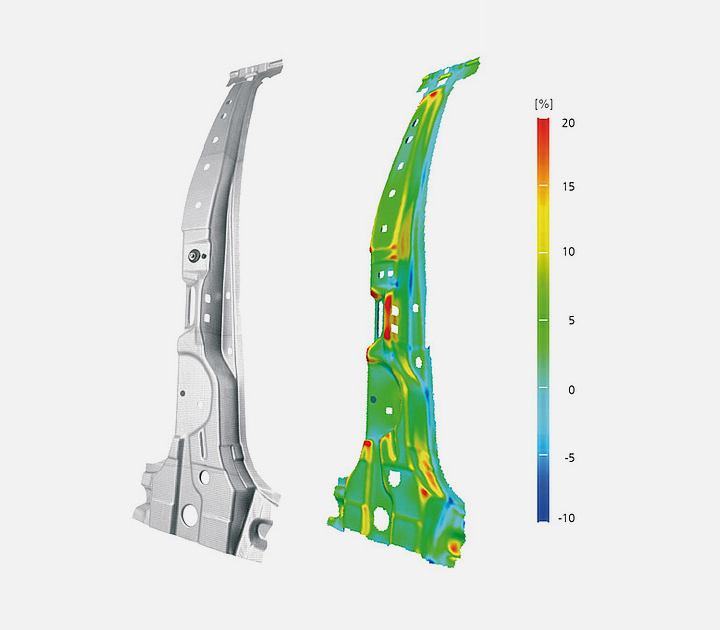

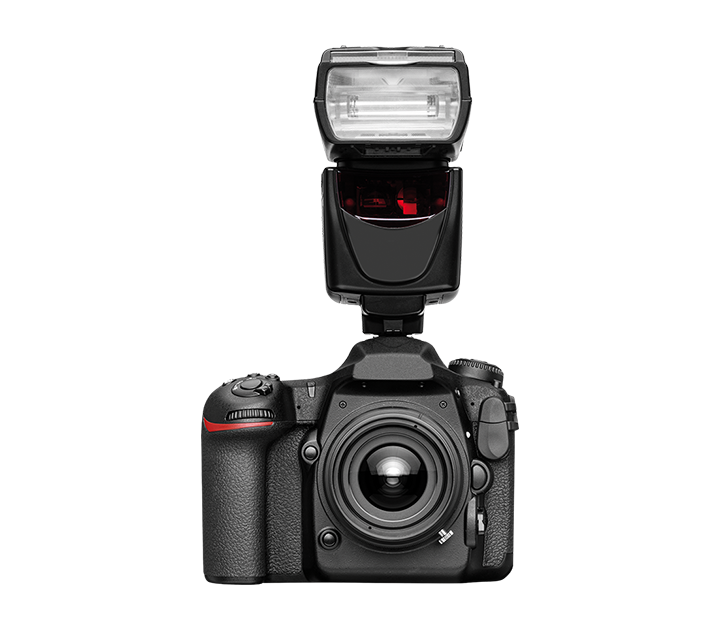

試験片は高解像度の画像によってARGUSソフトウェアにて評価します。測定された3D座標から体積一定の法則にしたがったプレス成形の板厚減少率を計算します。形状変形が疑似カラーの3Dメッシュで表示され、作成されたラベルが表面ポイントの測定値を表します。
