GOM Touch Probe光学式GOMタッチプローブ

複雑な測定アプリケーションの多くは全体形状と点単位の3D測定の組み合わせが必要です。GOMタッチプローブはATOS 3Dデジタイザのオプション機材です。

  • 全体形状およびタッチプローブ3D測定
  • アクセスが困難なエリアの測定
  • CADと直接比較
  • プリミティブ形状の測定
  • 個別点の素早い測定
  • オンラインの位置合わせ

GOMタッチプローブは校正済みの参照点マーカーをATOS 3Dデジタイザで光学的にトラッキングする機材セットです。ATOSは測定物表面を正確に表現する全体形状のポリゴンメッシュとタッチプローブのオンライン3D座標を提供します。

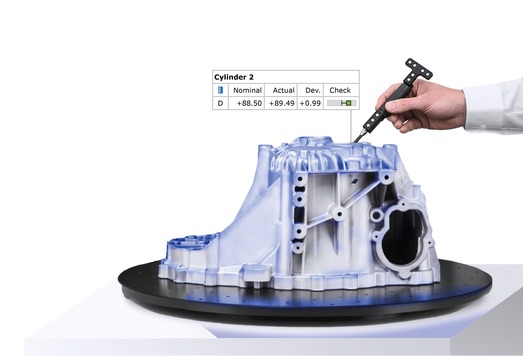

スキャンと接触式測定の組み合わせ

測定物やセンサを容易かつ自由に移動できるのはATOSのダイナミックリファレンシングのためです。センサと測定物を相関して固定する必要がないため、柔軟な測定計画が可能になり、センサや測定物の複雑な再基準出しを必要なく全体測定ができます。

軽量(約100g)のGOMタッチプローブによって長時間の測定が楽になり、大規模な測定プロジェクトも可能になります。タッチプローブ内部に電子部品やケーブルも使用されないため、高い安定性と無制限の測定が保証されます。

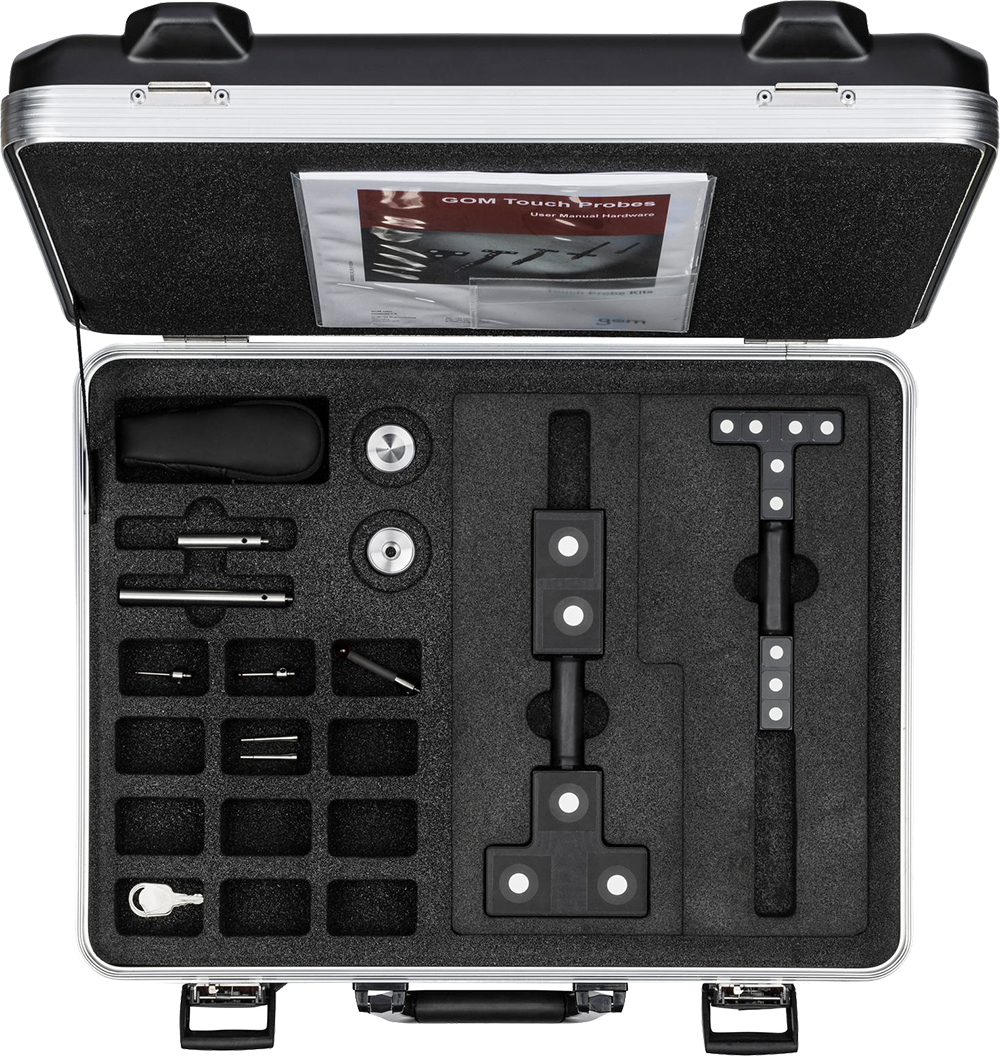

完全なハードウェアとソフトウェア

ATOSによる測定とタッチプローブを使用した測定が1つのシステムで実行され、1つのソフトウェアパッケージで評価されます。他に特別なハードウェアやトラッカは不要です。迅速な測定手順が可能になり、表面と単点の測定および解析を容易に切り替えることができます。

小型から大型の対象物までの測定

小型対象物から大型対象物に対応する標準的な5つのタッチプローブのサイズが利用できます。小さな射出成形品の位置合わせ穴はGOMタッチプローブ PM1.5、大型鋳造物の冷却チャネルはGOMタッチプローブ PM18にて測定します。

これらのタッチプローブはさまざまな用途に対応するよう設計開発されています。PM3-PM18タッチプローブの標準のM5ネジ穴によってプローブヘッドと延長具の交換が容易で、さらに特定業務に合わせてタッチプローブのカスタマイズができます。

オンライン測定

GOMアダプターはオンライン測定の更なる高度な可能性を提供します。

  • 対象物の位置合わせ
  • 治具の調整
  • トリミエッジとスプリングバック測定
  • プリミティブ形状およびエッジの高速なオンライン測定

タッチプローブと同様にアダプタもカスタマイズ可能で、あらゆる測定業務や幾何形状に合わせて拡張できます。

技術データ

  GOM Touch
Probe PM1.5
GOM Touch
Probe PM3
GOM Touch
Probe PM5
GOM Touch
Probe PM8
GOM Touch
Probe PM18
長さ 90mm 165mm 150mm 200mm 250mm
重量 10mm 100mm 80mm 120mm 240mm
ポイントサイズ 1.5mm 3mm 5mm 8mm 18mm
プローブヘッド交換
プローブ径 M2 M5 M5 M5 M5
タッチボール径 1.5mm 3mm 5mm 10mm 10mm
プローブヘッド長さ 20mm 30mm 30mm 50mm 50mm
プローブヘッド延長可能長さ 100mmまで
