GOM ScanCobot自動検査業務に最適な入門システム

簡単な自動検査業務に最適な組み合わせ

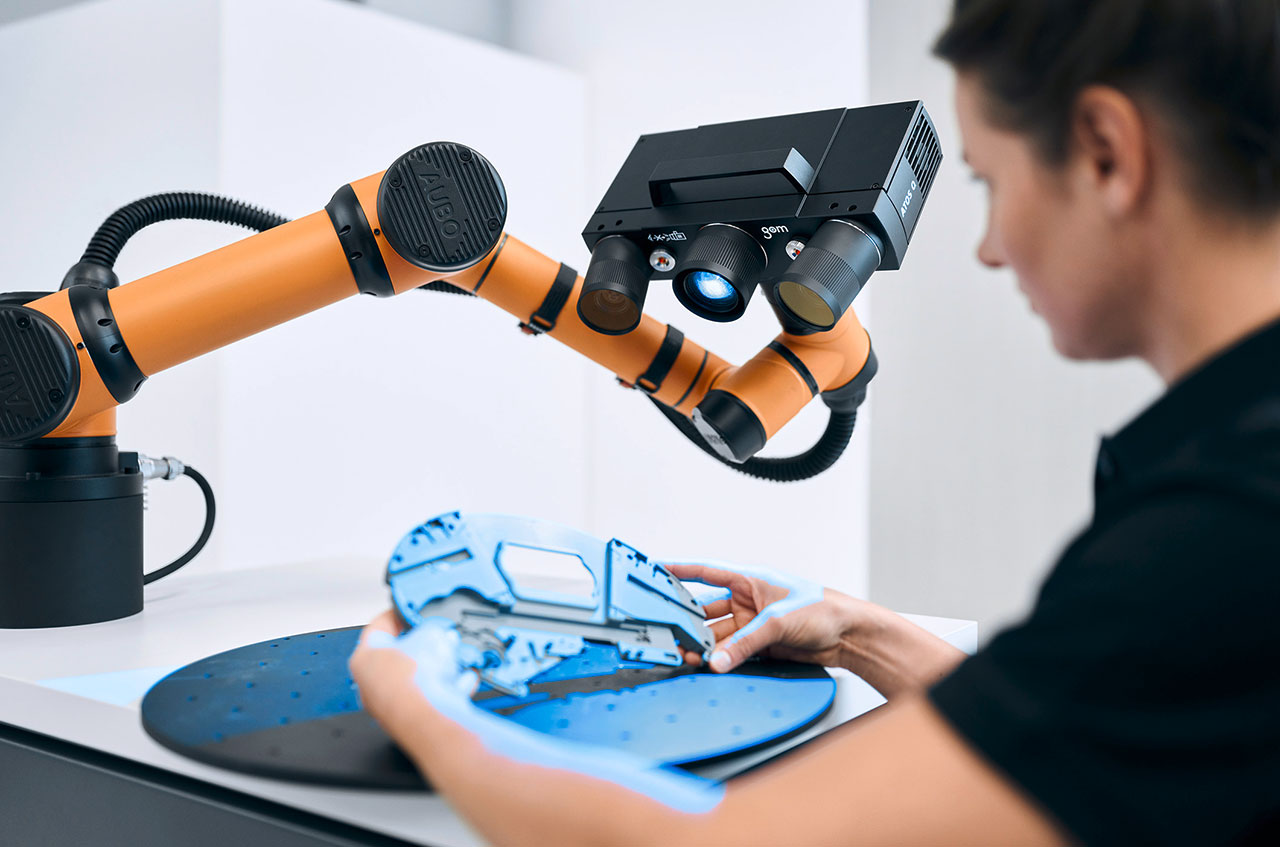

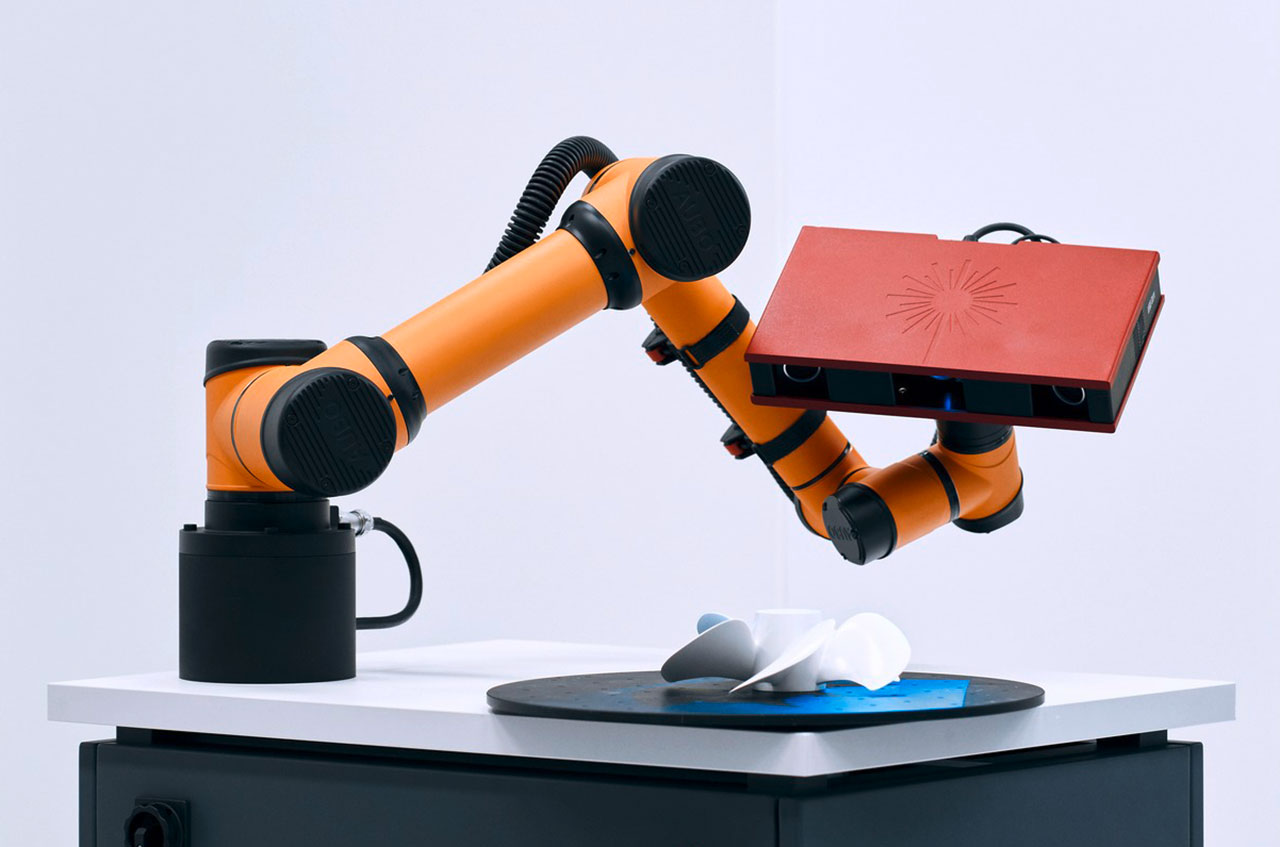

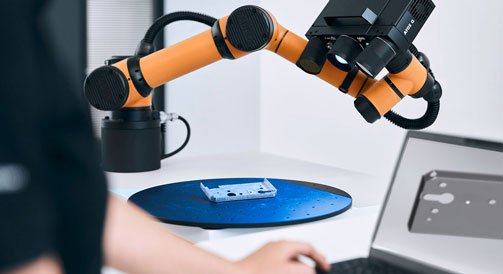

GOM ScanCobotは協働ロボット、自動回転テーブルと強力なソフトウェアを備えたモバイル測定ステーションです。光学式ATOS 3Dスキャナは短い測定じ間で高品質の情報を高レベルで詳細に取得し、簡単解釈のための信頼性の高いデータを提供します。測定物の全体形状を取得する上でセンサは複数方向から対象物を測定する必要があります。GOM ScanCobotはこの作業工程を協働ロボットで行います。自動回転テーブルと組み合わせることで協働ロボットは各センサ位置に沿って速く移動することが可能です。効率的なスキャンと自動検査によって品質管理プロセスのスピードアップを実現します。

ATOS Qセンサと組み合わせたATOS ScanCobotは小型から中型測定物の品質管理プロセスを加速させます。測定計画、スキャンおよび検査は強力なGOM Inspect Suiteソフトウェア内にあるVMRモジュールで行われます。

製造現場における測定では品質問題を可能な限り速やかに特定、解析、そして修正することが重要です。モバイル測定ステーションのGOM ScanCobotは様々な測定物の3D検査を高速化と効率化を図り、製品開発プロセスを効率的に支援します。

VMRでの簡単ロボットプログラミング

GOM ScanCobotはGOM Inspect Suite内にあるVMRモジュール内でプログラム作成します。VMR(バーチャル測定室)はATOS測定セルの全ての機能を制御する測定計画ソフトウェアです。測定計画が付加されたCADデータを同時にインポートし、格納されていた検査項目を測定計画から測定するために必要なセンサ位置と測定パスを自動的に計算します。

オートティーチング機能はユーザを特定のロボットプログラミングのスキルを必要とすることなく簡単に操作できます。Kioskインタフェースを起動した場合、既存のプロジェクトテンプレートを使用して、特別な調整することなく対象物を迅速に測定できます。ユーザにて測定プログラムや検査を変更することがないため、プロセス信頼性がより一層向上します。GOM ScanCobotを使用することで測定と検査業務を測定室から生産現場に移管することができます。

1つの測定システム、2つのセンサバリエーション

ATOS Q

ATOS Qはブルーライトイコライザーと高速データ処理技術により優れたパフォーマンスを発揮します。ブルーライトイコライザーは強力かつ高速なフリンジパターン投影を実現し、黒物・光沢面なども短時間で測定できます。光ファイバーケーブルと堅牢なプラグ接続を備えた工業用ポートにより高速なデータ転送も実現します。

詳細はこちら

ATOS Core

ブルーフリンジ投影を使用したATOS Coreセンサは迅速に正確かつ高解像度な非接触測定を実現します。ATOS Coreは再現性と正確な測定のために洗練されたソフトウェアと一緒に開発されました。ATOS Coreセンサはプレス板金、金型、試作品、射出成型品やダイカスト部品など様々な業界で導入実績があります。

詳細はこちら

適用分野

ユーザフレンドリーな自動3次元測定技術の入門機

ATOS GOMのオートメーション部はCarsten Reich博士が統率しています。インタビューではGOM ScanCobotを自動光学式3D計測のエントリーレベルのソリューションとして特徴づけ、測定者がデータ評価や問題析に多くの時間を割くことができるようにしました。

様々な部品の高精度測定

GOM ScanCobotは小型から中型までの射出成型品、プレス板金や鋳造・鍛造品などの品質管理に最適です。このシステムは設計や試作、初回品などの生産前段階で使用できます。

技術仕様と安全

GOM ScanCobotは簡単に移動できるモバイル測定ステーションです。特有の安全規制に対応するために標準化された安全ハウジングを装備することができます。

技術データ

装置寸法 [mm] 975×775
作業高さ [mm] 1000
電源 100~240V(単相、16A)
最大測定物サイズ [直径(mm)] 500
最大測定物重量 [kg] 50
適合センサ ATOS Q, ATOS Core
