ATOS Compact Scanモバイル光学式3Dスキャナ

全体形状の測定と検査

1システムで3Dスキャン、プローブ測定、トラッキング機能を用いて部品を短時間でデジタル化して分析できます。

特徴

ATOS Compact Scanは精度、解像度、機能、すべての点において高品質のデータを提供します。

3Dスキャン

高い再現性と高精度な3Dスキャン結果を提供します。リバースエンジニアリングや検査を始めるのに理想的なシステムです。

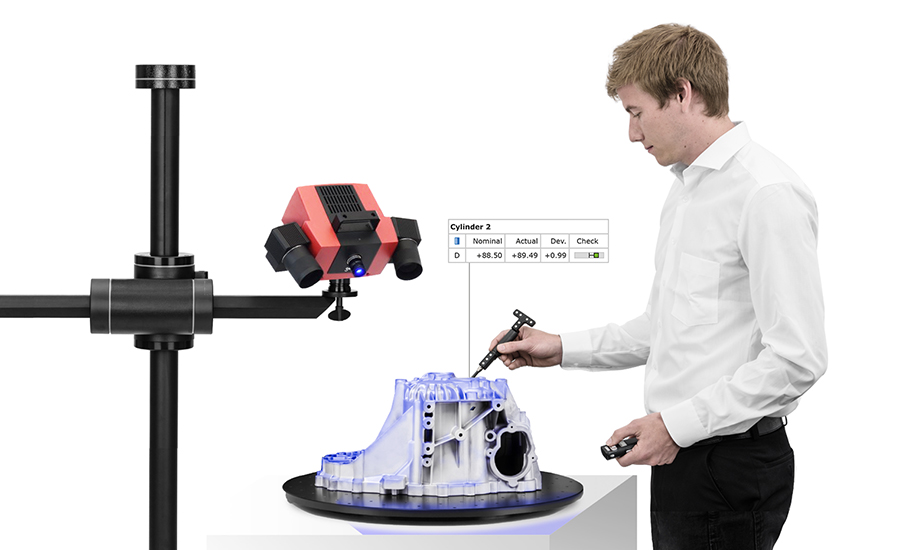

プローブ測定

光学的にアクセスできない深穴などを測定します。3Dスキャンにとって必須な機能です。詳細はこちら

トラッキング

加工前の位置合わせや部品組立時の位置確認に使用する、製造プロセスにおいて役立つ付加機能です。

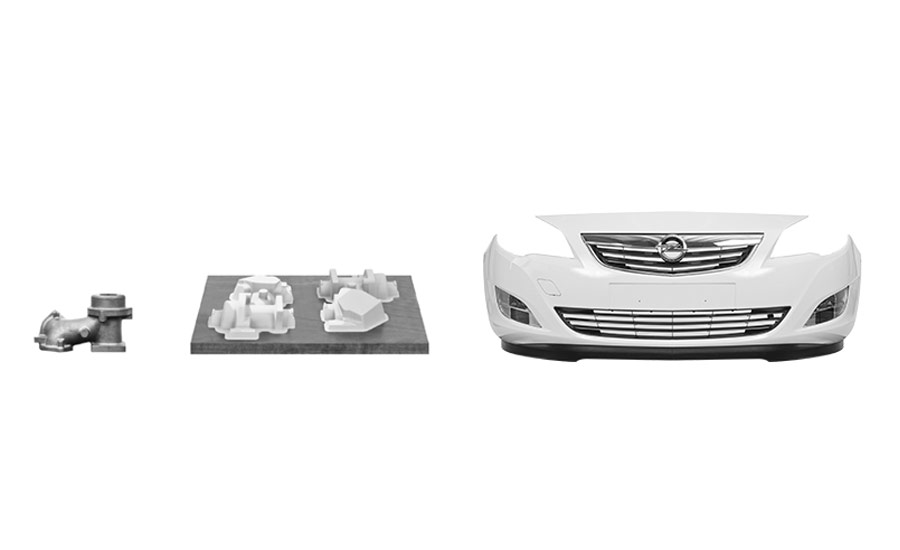

変更可能な測定範囲

変更可能なレンズによって小物から大物測定物を高い再現性かつ高精度に測定します。

簡単操作

大きな測定物で使いやすさを実感できる3Dスキャナです。常に手に持って操作する必要がありません。

モバイル性

製造現場などで検査またはリバースエンジニアリングを行えます。

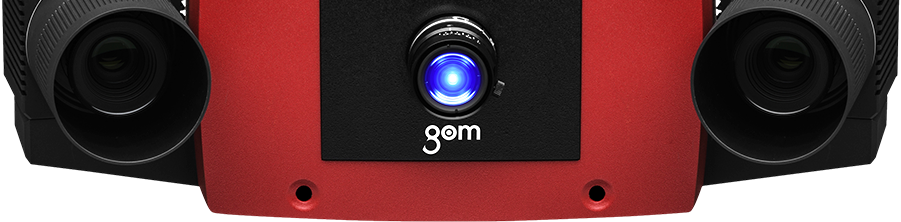

センサテクノロジー

ATOSシリーズで実証済みのテクノロジーが搭載し、あらゆる測定業務に適応したデータを提供します。

センサ

電源:AC 100V、50~60Hz
重量:約4kg
動作温度:5°C~40°C(結露なきこと)

カメラ

解像度:800万画素または1200万画素
接続:ギガビットイーサネット
スキャン速度:約1秒

コンピュータ

据置型:ワークステーション
モバイル:ノートPC(Thunderbolt 3接続)
OS:Windows 10

測定範囲(MV)

SOカメラフレーム カメラフレーム300 カメラフレーム500
MV170: 170 x 130 mm² MV600: 600 x 500 mm² MV1200: 1200 x 1000 mm²
MV80: 80 x 60 mm² MV350: 350 x 250 mm² MV700: 700 x 500 mm²
MV45: 45 x 35 mm² MV170: 170 x 130 mm²

アプリケーション

変更可能な3D測定範囲とトラッキング機能によって様々な測定業務の課題に対応します。

現状を理解する製造プロセスにおける潜在的な課題を把握

製造プロセスの3次元的な洞察を取得

検査金型や部品を3DCAD、図面と比較

金型や部品をCADまたは図面と照合

リバースエンジニアリング部品のデジタルコピーを作成

部品のデジタルコピーを作成

3Dスキャンとプローブ測定1システムでスキャン、プローブ測定、トラッキングが可能
詳細はこちら

1システムでスキャン、プローブ測定、トラッキングを実行

最適化を図るトラッキング機能によるリアルタイムの部品位置決め

トラッキング機能によるリアルタイムの部品位置合わせ

幅広い3D測定業務に対応測定対象物の大きさに関わらず高い再現性と完全なデータを取得

測定対象物の大きさに関わらず鮮明かつ完全なデータを取得
