ARAMIS Adjustable2Dおよび3D解析に対応するモジュラー形式の測定システム

お客様の要件に合わせて拡張

モジュラー式に拡張可能なARAMIS Adjustableカメラシステムは費用対効果の高いGOM Metrologyの世界への入口です。静的または動的ひずみが生じたコンポーネントを解析するための高精度2Dおよび3D座標を提供し、多様な測定業務に使用できます。

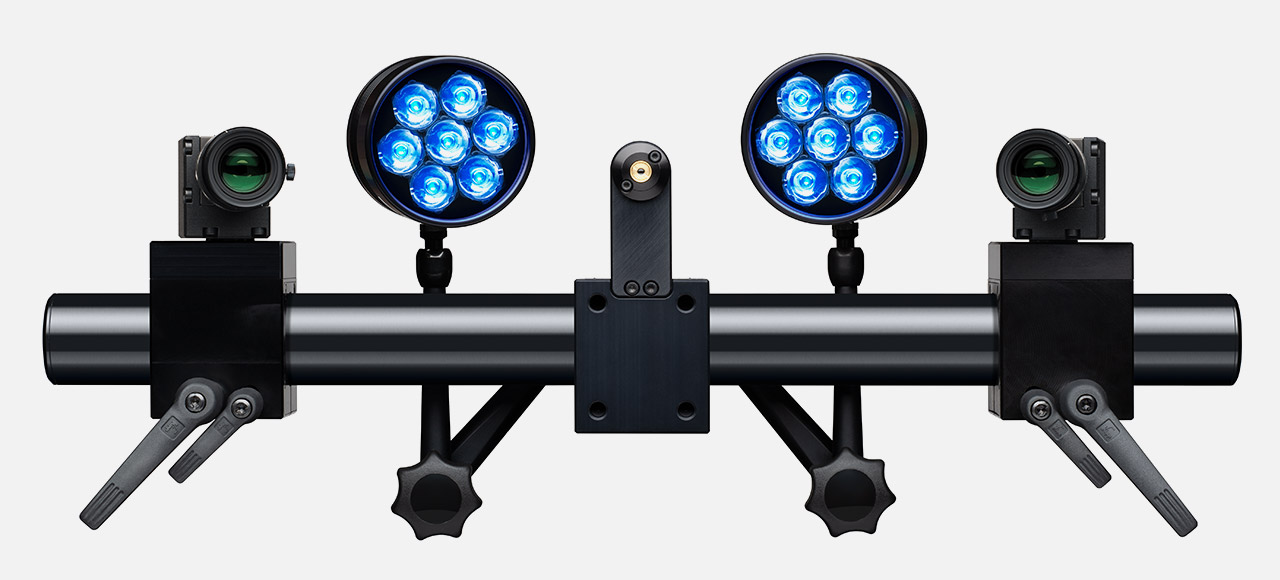

モジュラー式に拡張可能なシステム

ARAMIS Adjustableはお客様のニーズに沿って構成できます。お客様の要件が増えれば、それに伴ってシステムも拡張します。例えば2台目のカメラを使用して2Dセンサを3Dシステムに拡張するのも容易です。GOMテスティングコントローラやDual LED照明、ソフトウェアなど、その他のシステムコンポーネントを追加するのも同じように容易です。

小規模な構成から始めて、あとからシステムを拡張

カメラシステム 2Dセンサ 3Dセンサ
記録 GOM Snap 2D GOM Snap
画像処理 GOM Correlate GOM Correlate Professional
トレーニング eラーニング GOMトレーニング
サポート Eサポート GOM技術サポート

柔軟に調整可能な測定範囲

2Dセンサと3Dセンサの両方を備えている本システムは静的または動的なひずみ影響を受けるコンポーネントのフルフィールドおよびポイントベース解析に適しています。測定範囲と測定距離を調節することによりってさまざまな測定業務に合わせてセンサを柔軟に使用できます。さらにDual LED照明によってアクセスしにくい測定対象も別角度から照明できます。このため、さまざまな適用分野を扱う研究機関や大学に最適なシステムです。

フル装備のシステムソリューション

モジュラー式に拡張可能なARAMIS Adjustableカメラシステムは費用対効果の高いGOM Metrologyの世界への入口です。静的または動的ひずみが生じたコンポーネントを解析するための高精度2Dおよび3D座標を提供し、多様な測定業務に使用できます。

調節可能なレンズや変更可能なカメラ間および測定距離により、定義された測定範囲内で大量の測定が可能になるため、さまざまな測定業務に迅速対応します。

調節可能なレンズや変更可能なカメラ間および測定距離により、定義された測定範囲内で大量の測定が可能になるため、さまざまな測定業務に迅速対応します。

調節可能なレンズや変更可能なカメラ間および測定距離により、定義された測定範囲内で大量の測定が可能になるため、さまざまな測定業務に迅速対応します。

ARAMIS Adjustable 2D/3Dの技術データ

ARAMIS Adjustableは230万-1200万画素、25-2,000fpsのフレームレートといったバリエーションの合計3機種が用意されており、研究開発やさまざまな工業用途に適しています。

  2D/3D 2.3M 2D/3D 12M 2D/3D SRX
カメラ解像度 1936×1216ピクセル 4096×3000ピクセル 4096×3068ピクセル
フレームレート(fps) 130fps(最大450fps) 25fps(最大100fps) 75fps(最大480fps)
35fps(最大2000fps)
測定範囲(mm) 15×9mm²(最大5000×4000mm²) 20×15 mm²(最大5000×4000mm²) 33×25 mm²(最大5000×4000mm²)

用途

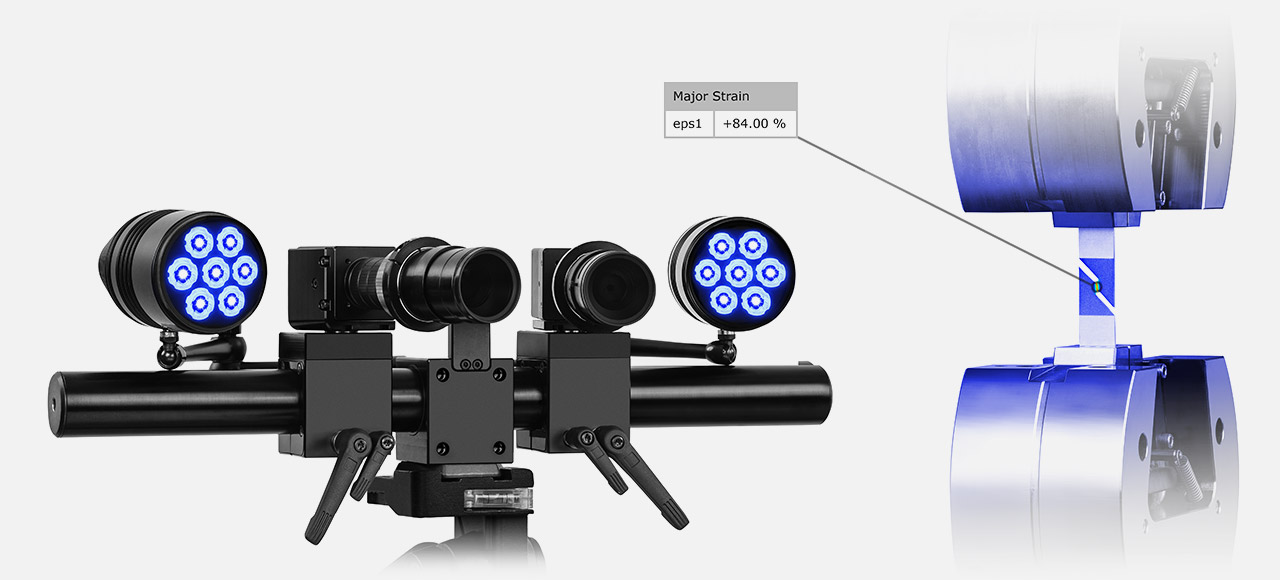

表面ひずみの測定

DIC(Digital Image Correlation: デジタル画像相関法)の原理に基づき、非接触および材料非依存の測定を実現

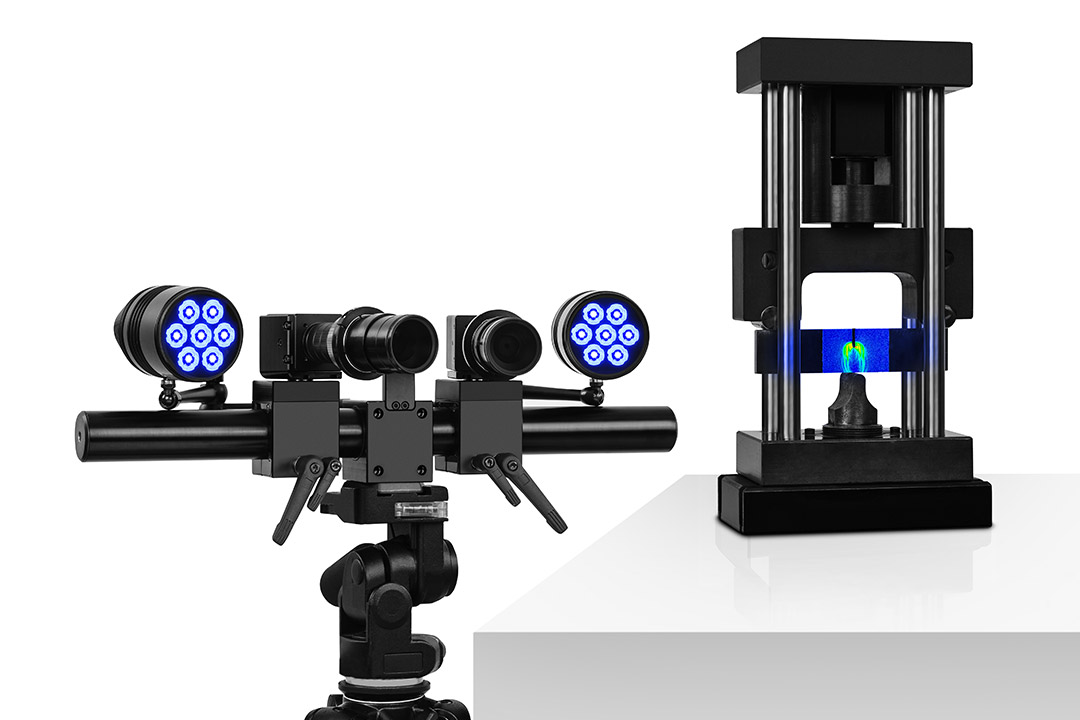

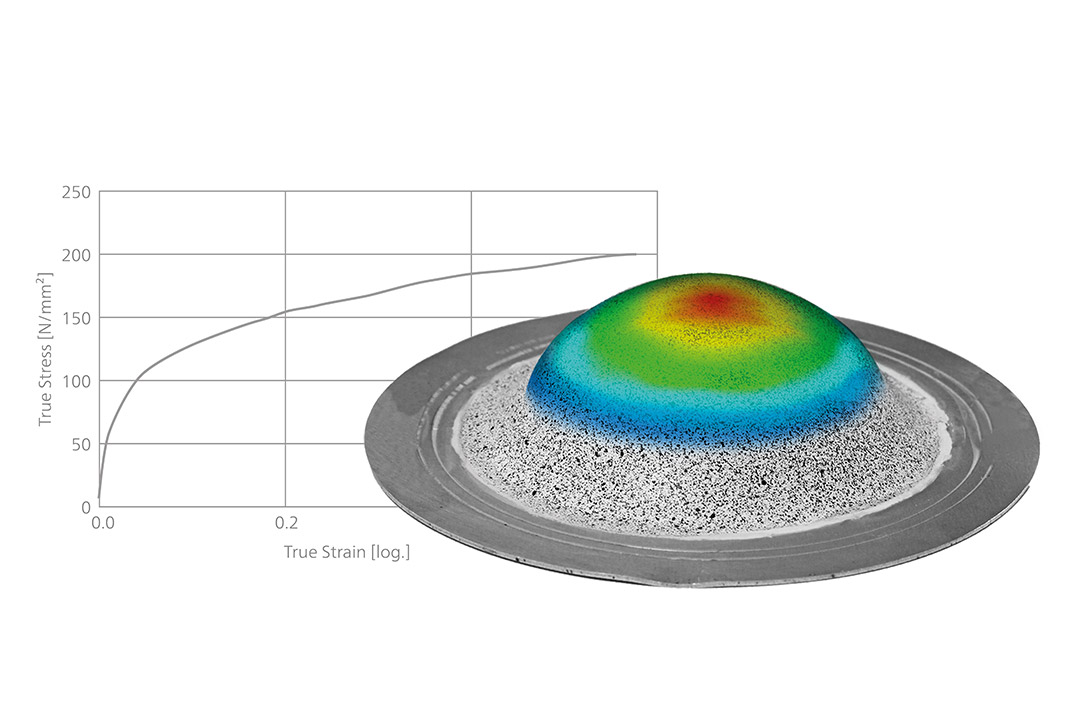

材料特性の特定

ナカジマテスト、バルジ試験、引張試験、曲げ試験、せん断試験、穴広げ試験などの材料試験に対応

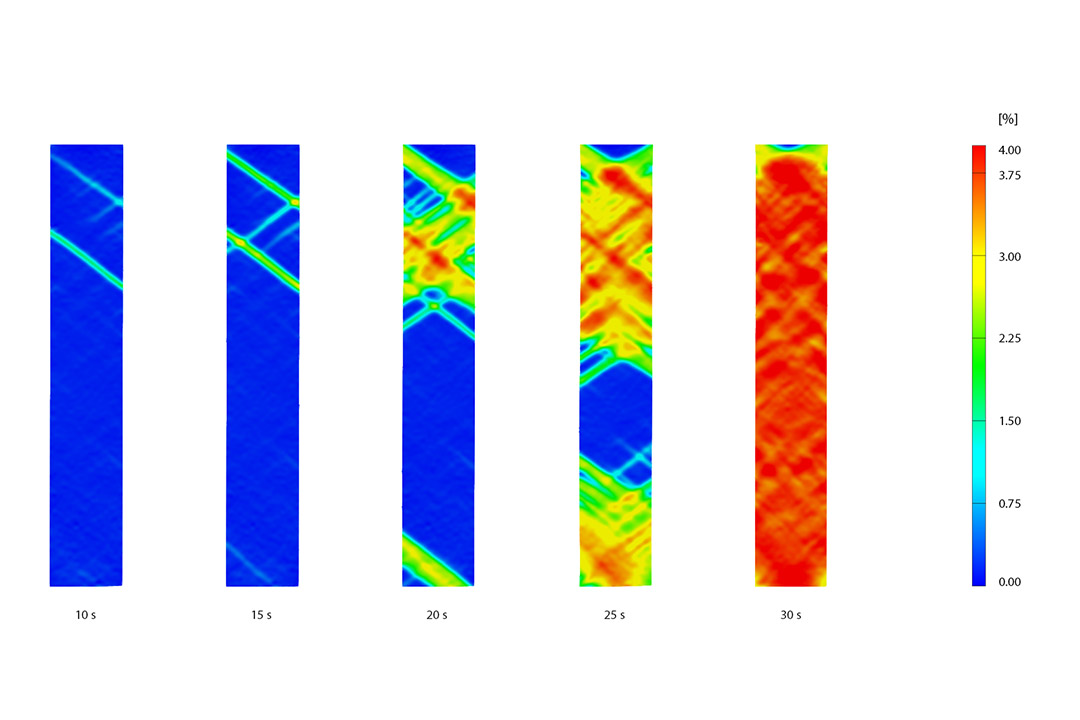

局所ひずみの測定

材料の挙動を詳細に表現。弾性ひずみと均一な塑性ひずみとの間の遷移
